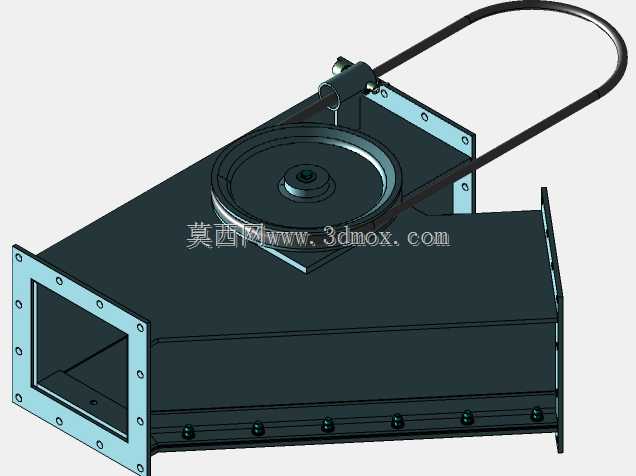

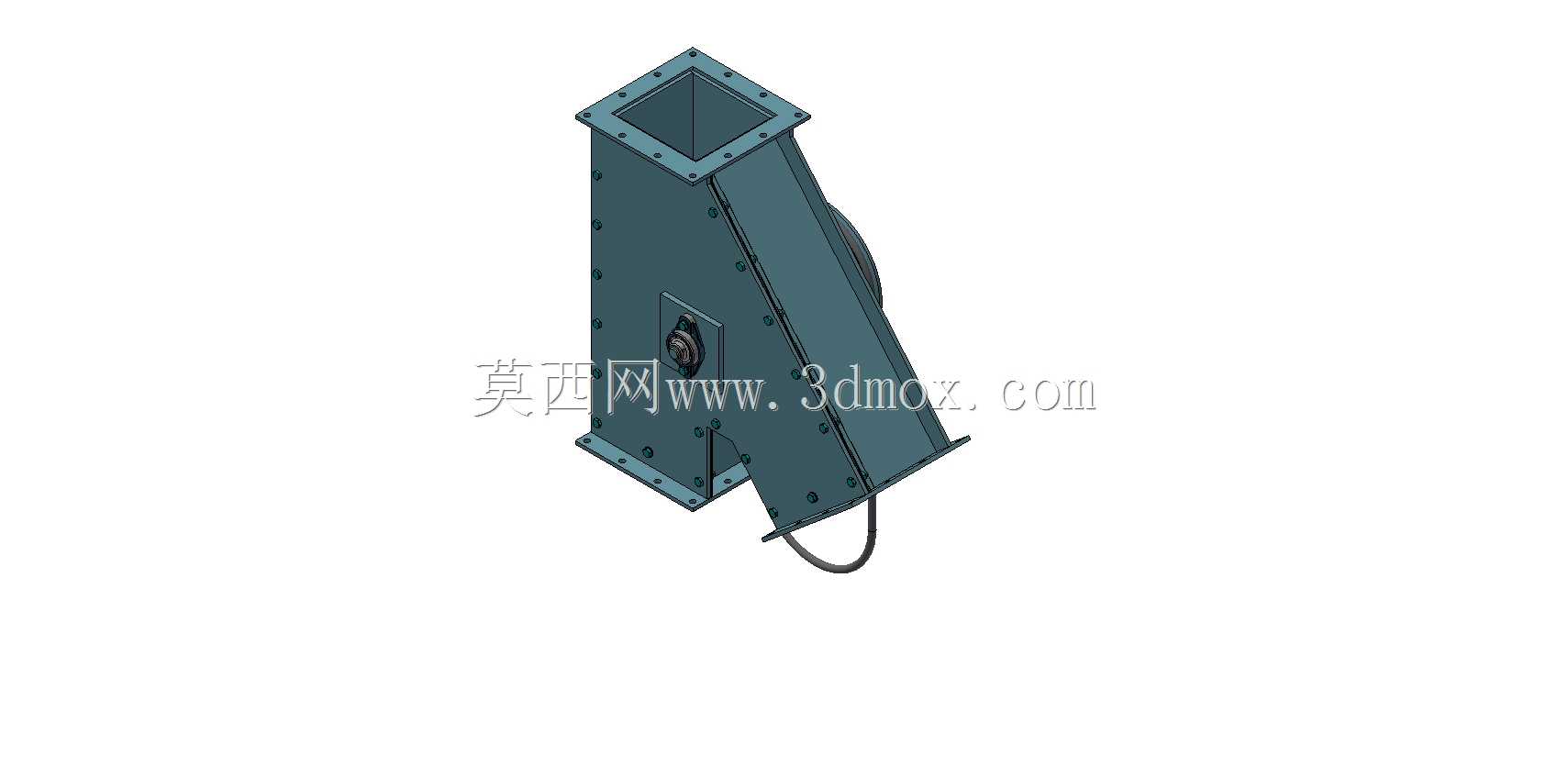

40度角物料分流斜槽结构设计

在散料输送的工况场景里，分流斜槽是衔接上下游输送环节、实现单路来料向不同路径分配的核心导流部件，这款40°倾角的分流斜槽，主要适配粮食加工、建材骨料转运、矿山散料输送、港口物料装卸等场景的料流换向需求，能够在重力作用下引导物料沿预设路径流动，避免料流直接冲击下游设备造成的磨损与跑偏问题。从实际使用逻辑出发，40°的倾角设定是经过多场景物料特性验证的取值，既能够保证含水率适中的颗粒状、粉状物料依靠自重顺利下滑，不会在槽体内发生积料堵料的问题，又能避免倾角过大导致物料流速过快，对下游接料设备、输送带造成过大的冲击磨损，延长下游易损件的更换周期。这款斜槽的主体采用箱型折弯焊接结构，槽体侧壁做了加厚处理，应对长期物料冲刷带来的磨耗，进料端采用方形法兰接口，法兰面预留了均匀分布的螺栓安装孔，能够直接与上游落料斗、出料溜管的法兰面对接，安装时只需匹配螺栓孔位加装密封垫即可完成固定，不需要额外做过渡连接结构，降低现场安装的适配难度。斜槽的侧部设置了调节挡板结构，通过外置的操作手柄可以调整挡板的开合角度，从而控制两个出料方向的物料分配比例，操作人员可以根据下游设备的负载情况，灵活调整分料比例，不需要停机拆解设备就能完成调节，适配不同生产节拍下的分料需求。槽体的两个出料端同样采用法兰连接结构，能够对接不同方向的输送设备进料口，整体安装边界规整，所有连接面都在同一安装基准面上，现场安装时不需要做额外的角度修配。设计过程中充分考虑了散料流动的特性，槽体内壁做了顺滑过渡处理，没有突兀的折角与凸起结构，避免物料在拐角处卡滞堆积，针对磨蚀性较强的物料工况，槽体的受料面还预留了耐磨衬板的安装位置，后期可以根据磨损情况更换衬板，不需要整体更换槽体，降低设备运维成本。斜槽的外部设置了加强筋结构，沿槽体长度方向均匀布置，提升槽体整体的结构刚度，避免长期受物料冲击、设备振动影响出现槽体变形、焊缝开裂的问题，侧面的调节机构做了密封防护处理，防止粉尘进入转动部位造成卡涩，保证调节动作顺畅。在现场布局时，这款斜槽可以直接架设在两条并行输送机的进料端上方，不需要额外搭建复杂的支撑钢架，依靠自身的法兰连接结构就能完成固定，整体占用的竖向空间较小，适合厂房层高有限的改造项目使用，能够在不改动原有输送线路主体布局的前提下，新增物料分流功能，适配生产线扩产、多料仓分配的改造需求。
