工业粉体气力输送发送罐结构设计

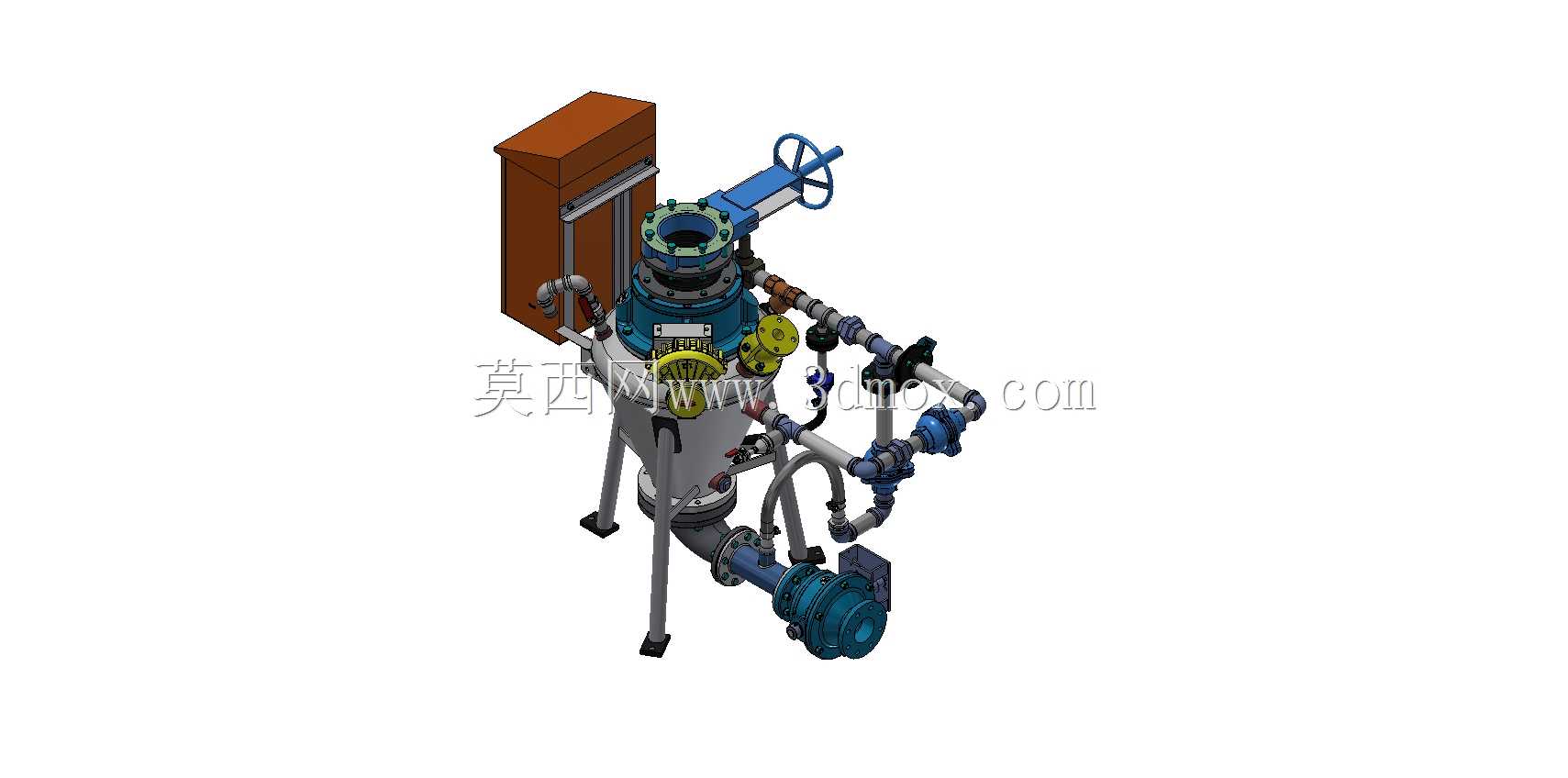

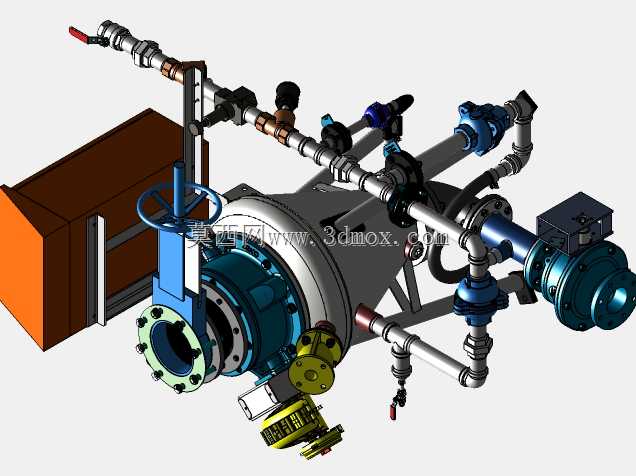

这套气力输送容器的三维结构，主要面向化工、食品加工、建材等行业的密闭粉体输送场景，多用于车间内粉状、小颗粒物料的中短距离管道转运，替代传统的螺旋输送、斗式提升方案，能有效避免物料输送过程中的扬尘、泄漏问题，同时降低物料被外界污染的概率。从结构设计来看，罐体采用立式承压结构设计，底部设置锥形收料段，配合支腿结构预留底部出料管道的安装空间，支腿底部预留地脚安装孔，可直接固定在车间混凝土基础或者钢制操作平台上，安装时需要预留罐体周边阀门操作、检修的侧向空间，顶部手轮阀门的操作高度符合人体工程学设计，无需额外搭设操作平台即可完成手动启闭操作。罐体顶部配置的手轮闸阀用于进料阶段的通断控制，侧边布置的多组阀门分别承担进气、排气、出料管路的通断与调节功能，不同通径的管路通过法兰与罐体连接，管路走向充分考虑了现场安装的折弯半径，避免管路急弯造成的输送阻力陡增。设计过程中优先考虑了设备的承压稳定性，罐体壁厚满足低压气力输送的强度要求，支腿与罐体的连接位置设置加强筋板，避免满料状态下支腿受力变形。侧边布置的方形箱体为配套的控制气路或者排气过滤组件安装位，与罐体之间通过支架固定，走线、走管的位置预留了足够的安装间隙，方便后期现场装配时的管路对接。设备的安装边界需要考虑顶部进料口的对接高度，底部出料口与下游输送管道的同轴度要求，侧边阀门的操作空间不小于300mm，方便运维人员日常开关阀门、更换密封件。整套结构的管路排布紧凑，没有冗余的外凸结构，能适应车间内狭窄的安装空间，同时所有易损的密封件位置都预留了拆卸空间，后期维护时不需要拆解罐体主体即可完成密封更换、阀门检修作业。在实际使用中，这类发送罐通过密闭罐体内充入低压压缩空气，带动罐内物料流化后顺着出料管道输送至目标料仓，输送过程全程密闭，没有物料洒落，适合输送易扬尘、有防潮要求的粉状物料，相比开放式输送设备，能大幅改善车间的作业环境，降低物料损耗。
