26英寸卧式结构油水分离设备三维设计

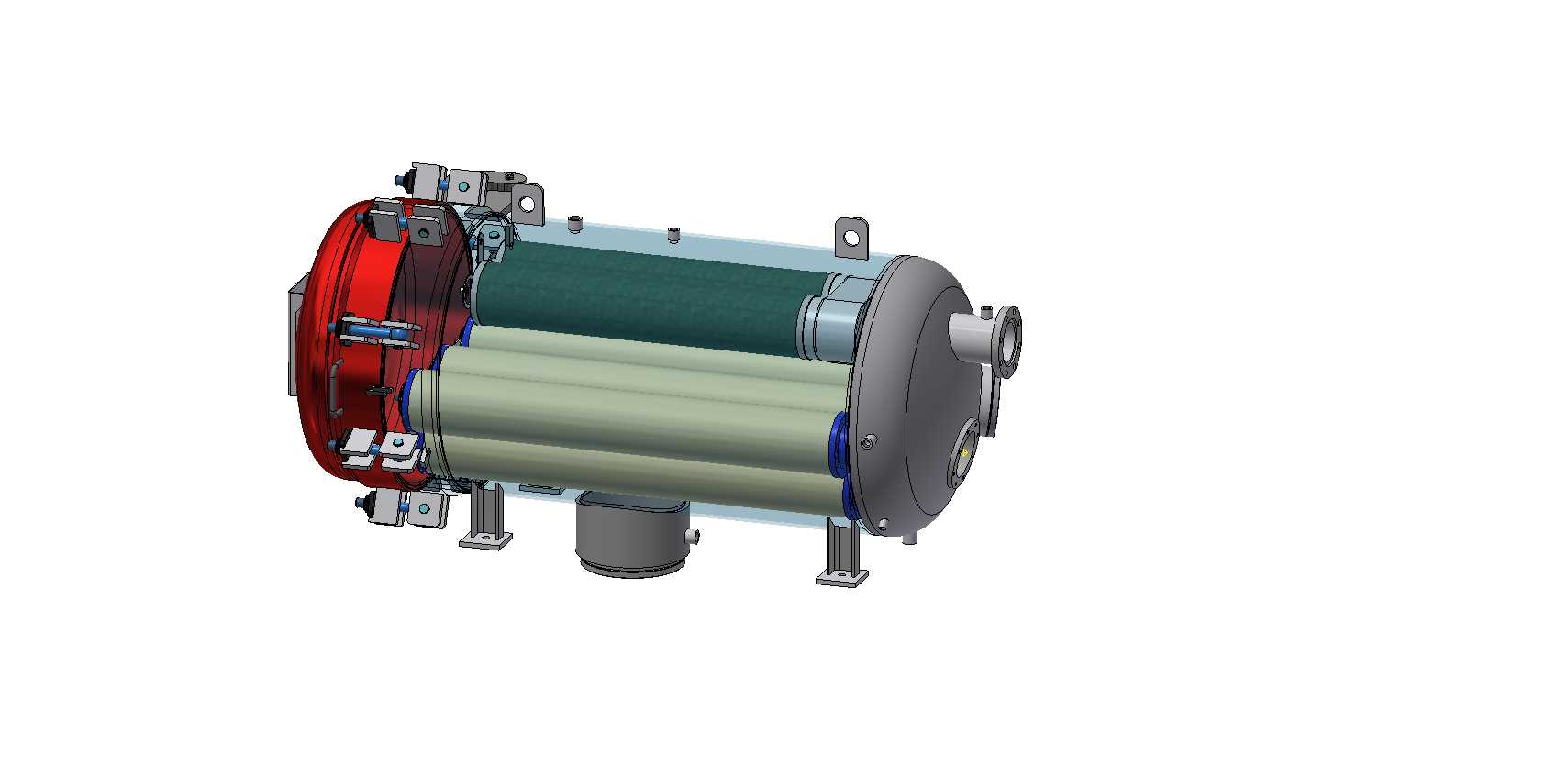

在船舶舱底水处理、工业循环水净化、燃油预处理这类需要精准分离互不相溶液相的工况里，卧式结构的油水分离设备一直是工程选型里的高频选项，这款26英寸规格的卧式分离设备，就是针对中小处理量场景做的结构落地设计。从实际安装边界来看，卧式布局相比立式结构能大幅降低设备垂直方向的安装高度，适配船舱底层、车间架空层这类竖向空间受限的安装点位，筒体两端的支脚做了带安装孔的板式结构，可直接通过膨胀螺栓或焊接垫板固定在钢制基座上，侧面预留的进出液接口、排污接口都做了法兰连接结构，能直接对接现场工艺管线，不需要额外做转接改型。设备内部的核心分离腔采用了多级聚结结构设计，进液端的布流结构能让进入筒体的混合液沿筒体轴向均匀铺展，避免局部流速过快冲散分离层，聚结滤芯组件沿筒体径向分层排布，充分利用卧式筒体的横向通流截面，让混合液在缓慢流动过程中完成小粒径油滴的聚结上浮，大粒径水滴的沉降分离，端盖采用快开式锁紧结构，不需要完全拆卸端盖就能完成内部滤芯的更换与腔体清理，大幅降低后期运维的操作难度。做这款结构设计的时候，首先要考虑的是承压状态下的筒体刚度，卧式筒体在满液状态下会受自重与介质重量产生的径向弯矩，所以在筒体外部设置了多道加强箍，支脚位置也做了局部加厚处理，避免长期运行出现筒体变形；其次是内部流场的均匀性，特意在进液口设置了折流缓冲板，避免高速进液直接冲击滤芯造成滤芯偏磨，同时在出油、出水口设置了防涡挡板，避免排液过程中形成涡流把已经分离的液相再次混合。从实际使用场景来看，这款设备既可以用在船舶的舱底含油污水处理环节，满足排放前的油水分离要求，也可以配套在工业清洗线、液压站的循环回路里，去除介质中的浮油与游离水，延长下游工作介质的使用寿命，设备侧面预留的仪表接口可以直接安装压力、液位检测元件，方便接入现场的自动化控制系统，实现排油、排污动作的自动触发，不需要人工频繁值守操作。整个结构的密封点都做了冗余设计，端盖与筒体的密封采用耐油橡胶圈配合止口结构，在0.6MPa的工作压力下不会出现渗漏问题，吊耳结构设置在筒体上部的重心位置，方便现场吊装就位时保持设备平衡，不会出现倾斜磕碰。
