航空发动机用喷气燃料过滤腔体结构

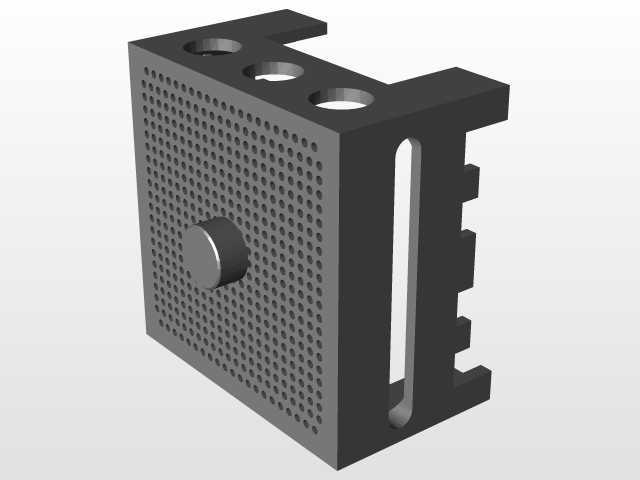

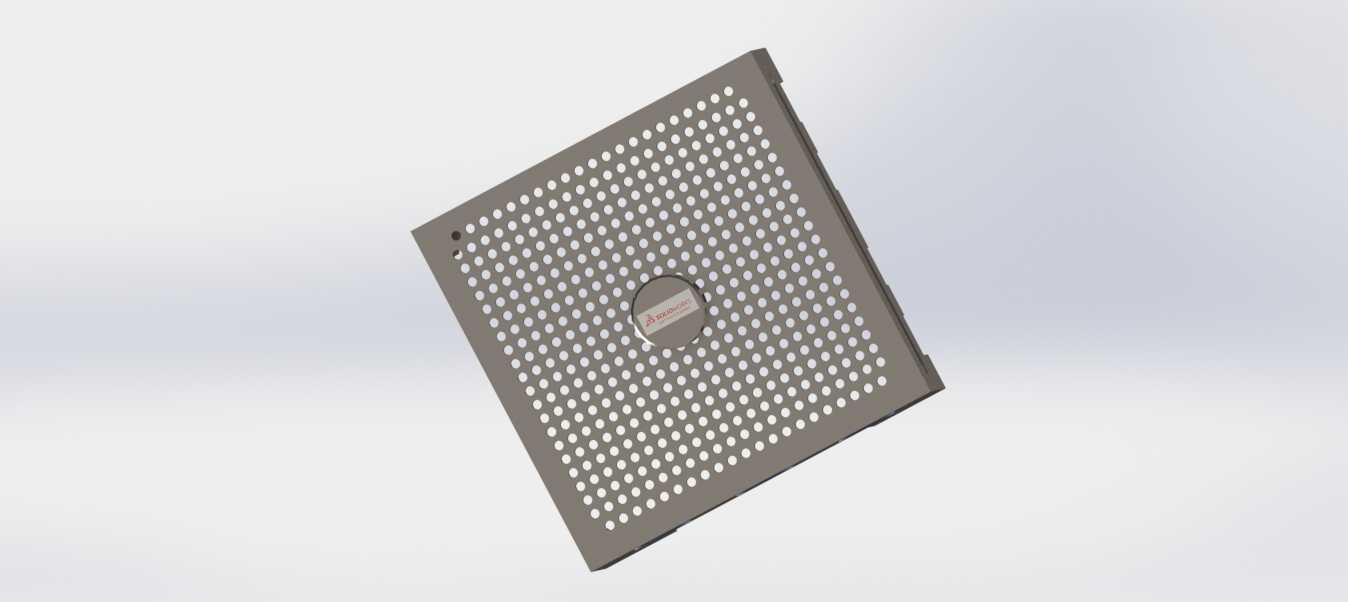

该结构为喷气式飞机燃油供给系统中的核心过滤承载部件，主要应用于航空发动机燃油管路的前置过滤工位，承担喷气燃料进入燃烧室前的杂质截留、流态稳流作用，避免燃油中携带的金属碎屑、橡胶颗粒、储运过程混入的固体杂质进入高压燃油泵与燃油喷嘴，防止精密偶件磨损、喷孔堵塞引发的发动机推力异常甚至空中停车故障。从结构设计来看，整体采用敞口盒式承力结构，侧壁设置多组不同通径的圆形过流孔，孔口做倒角钝化处理，既作为燃油进出的流道接口，也可通过不同孔径匹配不同通径的外接管路，适配不同推力等级发动机的燃油流量需求；底部采用密布冲孔网板结构，冲孔区域覆盖整个腔体底部通流截面，网孔孔径根据航空燃油清洁度等级要求设定，可有效拦截尺寸大于阈值的固体杂质，同时保证足够的通流面积，避免大流量供油时产生过大的流阻损失。腔体顶部边缘设计有阶梯式卡槽结构，用于安装密封端盖与过滤滤芯组件，卡槽的台阶高度与宽度经过公差匹配，可保证端盖安装后密封面的压紧量均匀，在高空低压、大温度交变的工况下不会出现燃油渗漏；侧壁内侧设置的红色标识线为滤芯安装到位的基准线，装配时可直观确认滤芯是否压装到位，避免出现旁通泄漏的问题。安装边界方面，该腔体的外部轮廓为规整长方体，各侧壁的安装孔位同轴度公差控制在0.05mm以内，可直接嵌入燃油调节单元的安装槽内，通过侧壁的长圆形过孔实现安装位置的微调，补偿装配过程中的累积误差，无需额外设计转接安装支架，减少整机的重量占用。设计过程中充分考虑航空部件的轻量化要求，腔体侧壁在保证结构强度的前提下做了等厚薄壁处理，非承力区域通过结构优化去除多余材料，整体重量满足航空部件的重量控制指标，同时侧壁的厚度经过强度校核，可承受燃油系统的最大工作压力以及飞行过程中的振动载荷，不会出现结构变形导致的滤芯移位、密封失效问题。流道设计上，各进出油孔的位置经过流场仿真优化，燃油进入腔体后可均匀流经整个过滤端面，避免出现局部流道死区导致的杂质沉积，长期使用过程中可减少滤芯的局部堵塞概率，延长滤芯的维护更换周期。
