轻型教练机机载电气安装机架结构设计

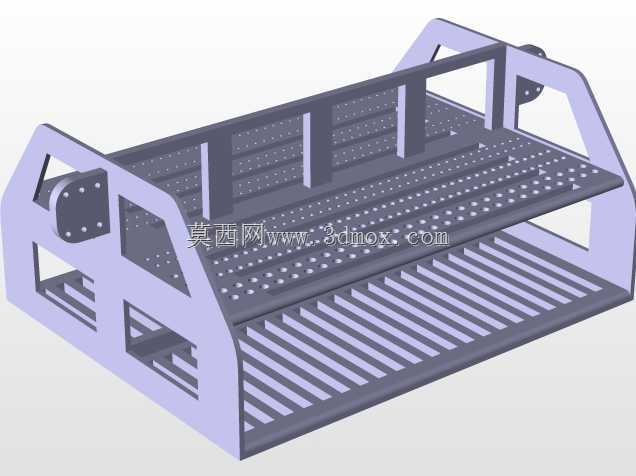

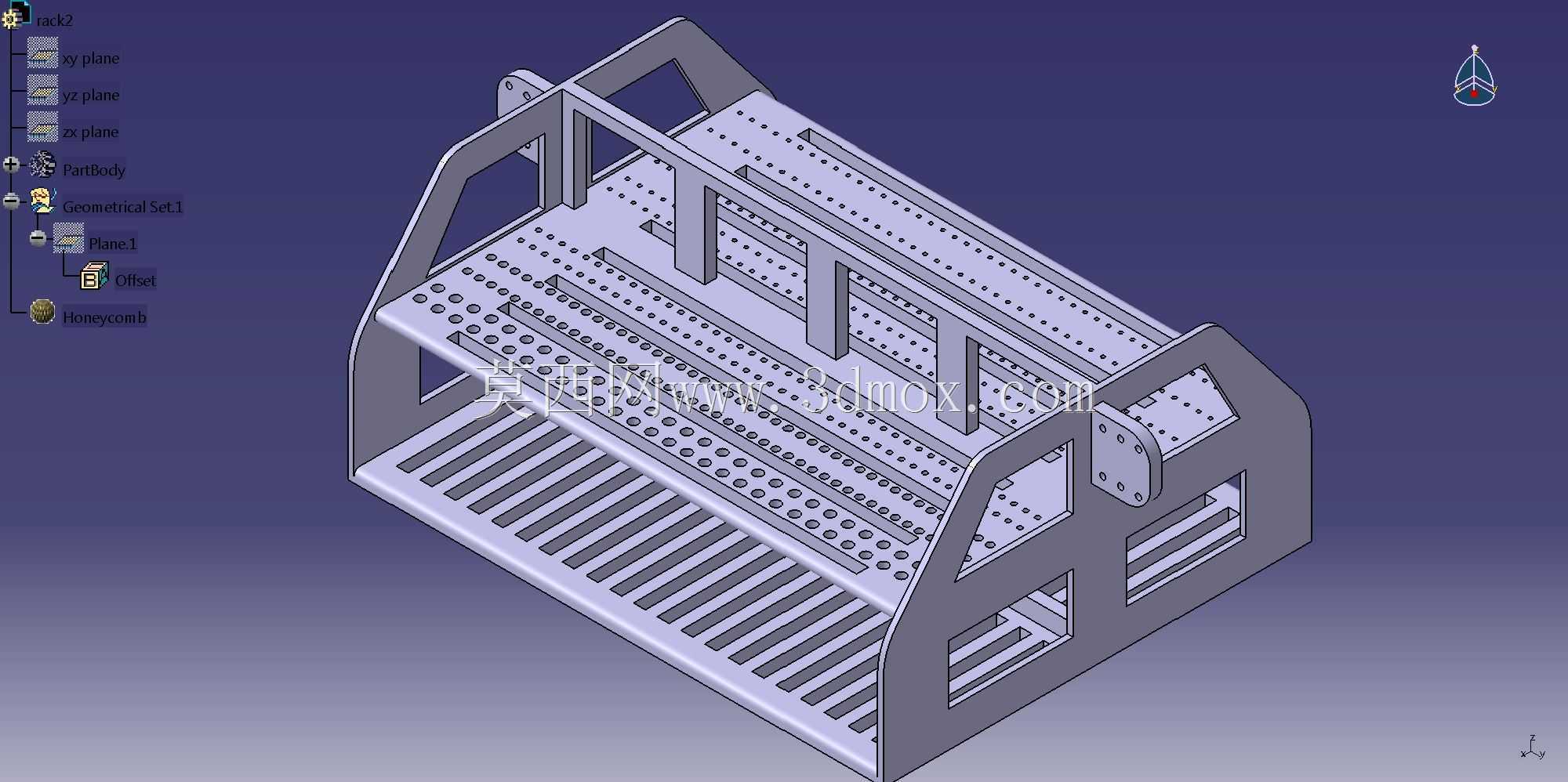

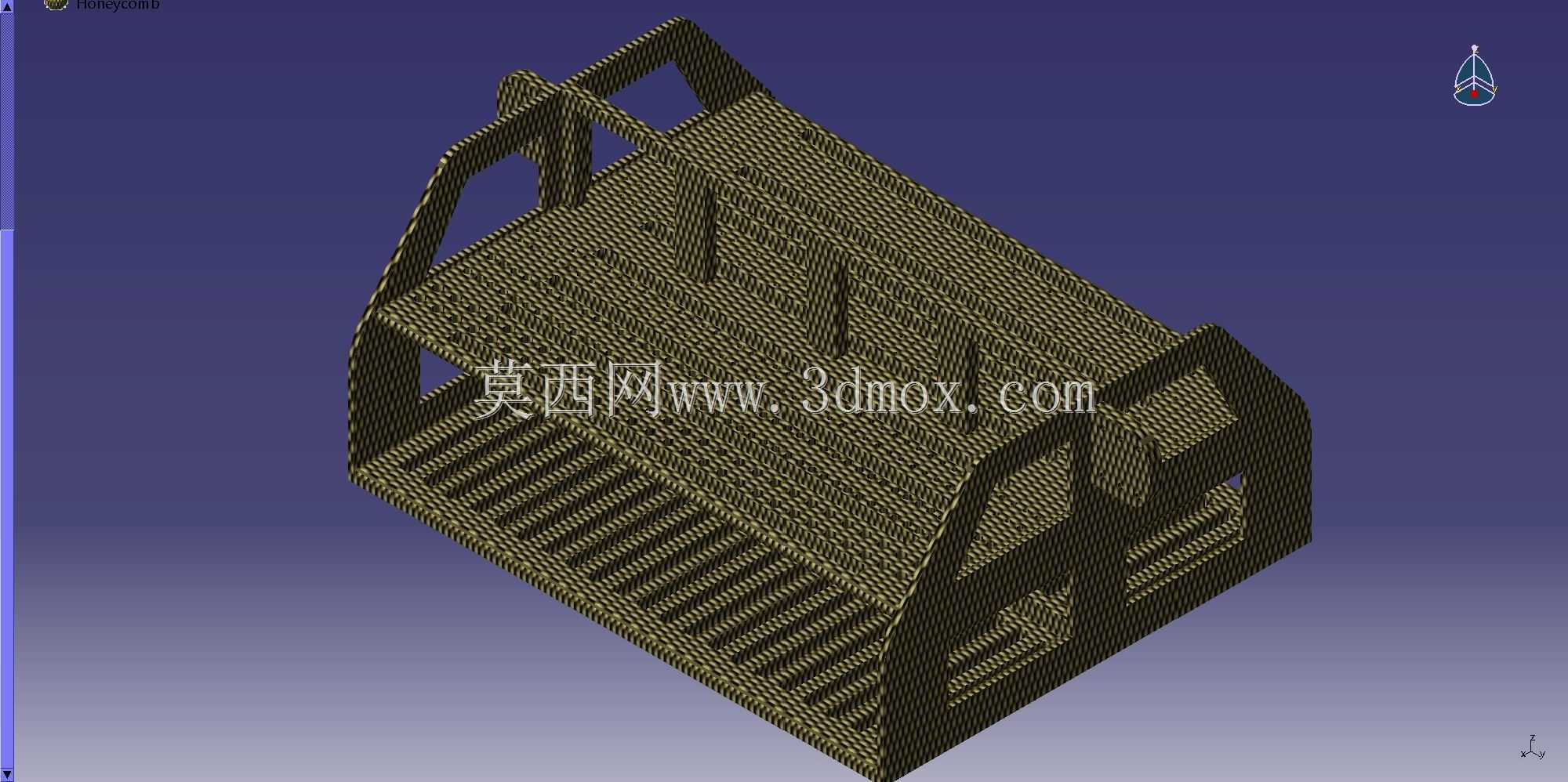

这款机架是专门适配轻型教练机机载电气舱段的承载结构，日常作业中主要承担舱内各类航电模块、电气控制单元的分层安装固定功能，在教练机日常起降、特技飞行动作过程中，要承受不同方向的过载载荷，同时还要兼顾机载设备的通风散热、布线规整需求，避免飞行过程中线路晃动干涉、设备移位故障。从结构设计逻辑来看，整体采用双侧围板加分层承托板的框架式构型，没有多余的冗余结构，双侧带安装耳的围板作为主承力构件，直接对接机身舱段的预装安装点，安装耳上预留的同轴定位孔可以保证机架装配时的定位精度，避免装配应力集中在局部连接点。分层设置的承托板上排布了多组不同间距的安装孔位，既可以适配标准规格的航电板卡安装，也能满足定制化电气模块的固定需求，不需要在装机时二次打孔修改结构，减少现场装配的工作量。承托板之间的竖向加强筋，一方面可以分隔不同的设备安装区域，避免不同模块之间出现电磁干扰的物理遮挡，另一方面也能提升整体框架的抗扭刚度，在飞机做横滚、俯冲这类大过载动作时，框架不会出现明显的形变，保证安装在上面的电气设备接插件不会因为结构形变出现松脱。机架下部的格栅式通风结构，是对应机载设备的散热需求设计的，飞行过程中冲压空气可以从格栅间隙流过，带走设备工作产生的热量，不需要额外加装散热风道就能满足舱内的散热要求，同时格栅结构也能进一步降低机架整体重量，符合航空部件轻量化的设计要求。在安装边界的考量上，整体框架的外形轮廓完全匹配轻型教练机电气舱的预留安装空间，双侧围板上的镂空结构既可以作为检修时的手持操作位，也能避让舱内已有的管路、线束走向，不会和机身原有结构出现装配干涉。框架上所有的安装孔位都做了去毛刺处理，边缘做了圆角过渡，避免装机过程中划伤操作人员或者损坏设备线束，各个承托面的平面度公差控制在装机要求范围内，保证电气模块安装后不会出现翘曲，接插件对接时可以精准对位。实际使用中，这类机架不需要额外做表面处理就能满足舱内使用的防腐蚀要求，整体结构的维护性较好，日常检修时可以直接通过框架的镂空位置观察设备状态，不需要完全拆解机架就能完成常规的设备检查与线路整理工作。
