户外立式架空储水罐体结构设计

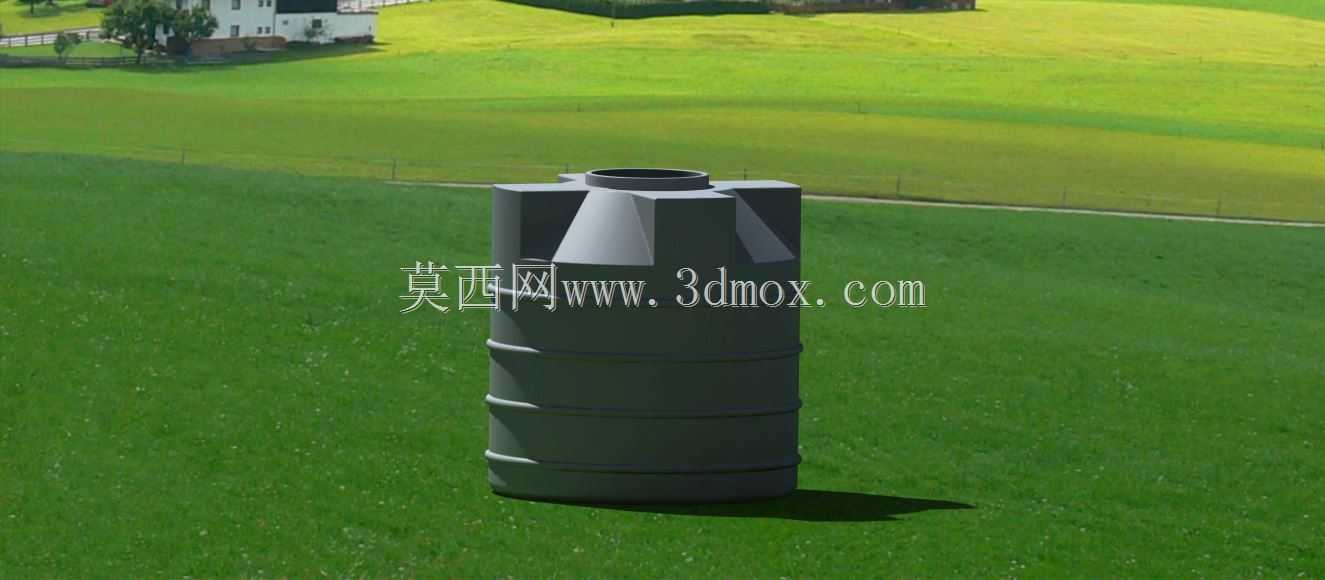

　　这类立式储水罐体在村镇集中供水、山地临时施工营地、临海作业平台、农业灌溉中转点以及小型建筑给排水系统里十分常见，核心作用是在供水压力波动或短时断水工况下维持稳定储水量，缓冲水泵启停频次，同时为后续用水点位提供重力稳压条件。罐体采用直立圆筒构型，相比同容积方形箱体，筒壁环向受力更均匀，内部水压产生的拉应力可沿圆周连续传递，不需要在侧壁布置大量加强筋来抵抗板面外鼓变形，材料利用效率更高，也更适合户外长期承受满液静压。

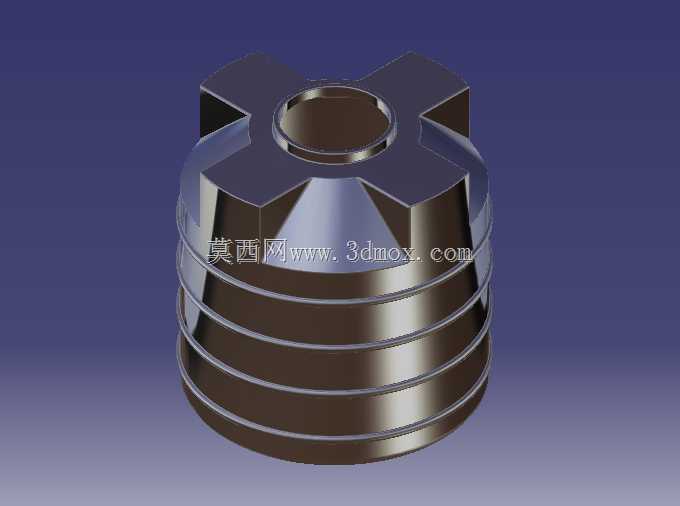

　　从结构细节看，筒体外侧布置多道环形凸起加强箍，这些环箍沿罐体高度方向分段设置，把长圆筒壁划分成若干较短的受压板段。满水时，下部液位静压高于上部，环箍间距可随高度调整，下部板段的约束更密，从而抑制薄钢板或滚塑塑料罐体在长期内压下出现局部屈曲、蠕变鼓包。环箍同时充当卷制、焊接或滚塑成型时的尺寸控制基准，便于在量产中保证圆度，减少运输和堆叠过程中的局部凹陷。

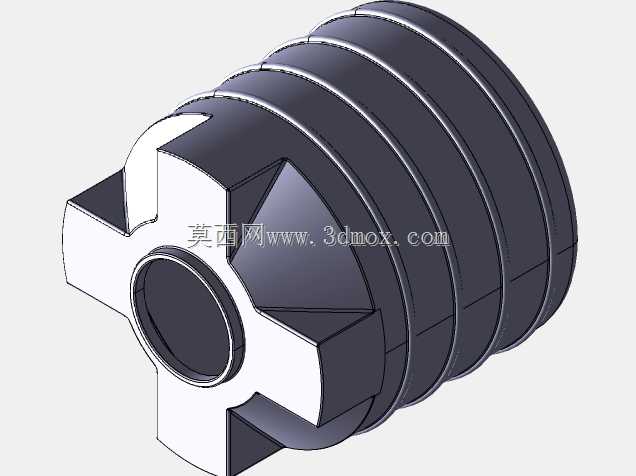

　　罐体顶部没有采用简单平盖，而是做成带多边形立面的加厚顶座，中心开设圆形检修或接管口。顶口周围的凸起结构既可以作为人孔、进出水管、溢流管或液位阀的安装基准，也能增强顶盖与筒身交接处的刚度。平顶大直径薄板在承受上部附件重量、人员临时踩踏或积雪载荷时容易凹陷，多边形加强立面相当于在顶盖下方形成若干径向肋板，把集中载荷传递到筒壁，避免开口周边产生应力集中。顶部开口也方便内部清洗、沉积物排查以及浮球阀、液位传感器的后期维护。

　　建模时需要重点控制几个安装边界。首先是罐体底圈与架空支承的配合：底圈应保持完整环形接触面，落在混凝土条形基础、钢架环梁或预制支墩上时，载荷沿圆周均匀传递；若采用多点支腿，支腿位置必须避开底圈环焊缝，并在支腿与罐体之间增加垫板，防止局部支反力把薄壁底圈压出凹痕。其次是罐体周围的操作空间，顶部接管口上方应预留管件拆装和检修人员操作距离，侧面不宜紧贴墙面，以便观察环箍、焊缝和外壁腐蚀情况。

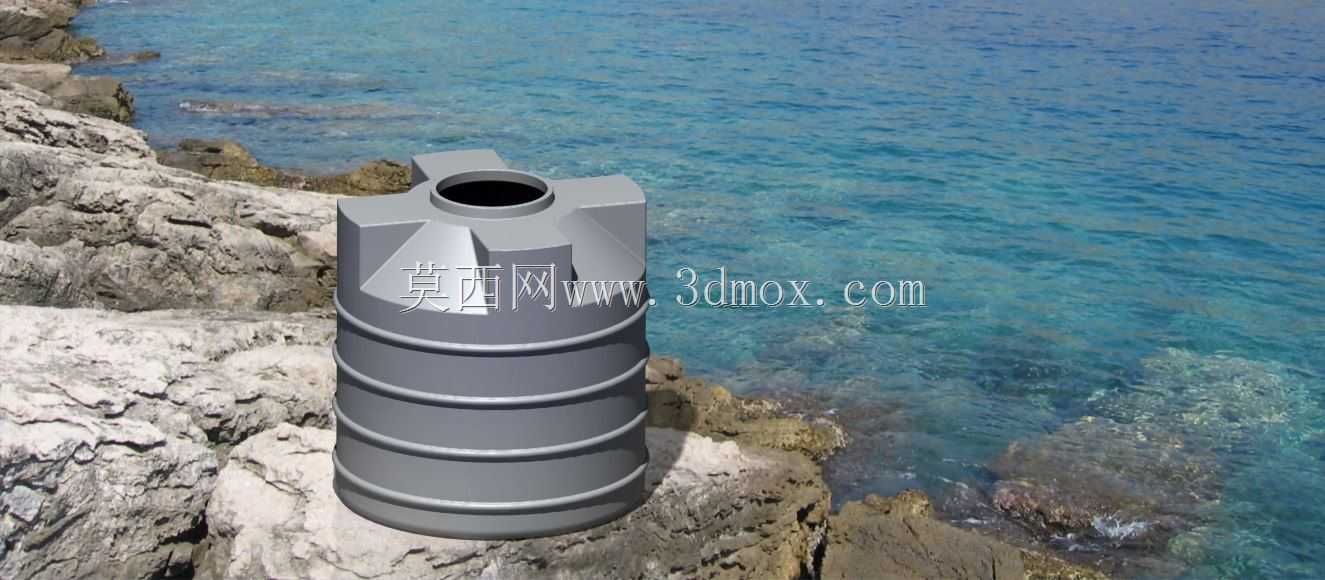

　　进出水管路的布置也直接影响罐体使用效果。进水管通常接入上部并配合浮球或液位控制阀，避免进水直接冲击底部沉积物；出水管宜从低位接出，但管口应高于罐底一定距离，防止沉淀杂质进入下游管网。溢流管口径不应小于进水管，泄水能力需满足最大进水流量，防止液位失控后从顶口溢出。排污口则布置在最低处，罐体基础或支架应为此留出阀门安装和排污水流导向空间。若用于海边或高湿环境，外壁还需考虑盐雾腐蚀余量，金属罐体可增加防腐涂层，塑料罐体则要关注紫外线老化和支架摩擦磨损。

　　在三维结构处理上，圆筒主体适合用回转特征建立，环箍通过环形凸缘或扫略结构生成，顶部多边形加强座需要单独处理交接面，保证与圆筒外壁连续贴合。开口位置要同步建立法兰或接管配合面，不能只保留视觉孔洞；底圈则应明确支承面直径和安装高度，方便后续把罐体放入泵站、支架或基础总图中校核干涉。整体建模思路不是单纯还原外观，而是把储水、承压、接管、检修、支承和安装维护这些工程关系落到几何结构中，使模型既可用于方案展示，也能服务于设备布置与选型校核。
