螺旋弹簧式电话连接线缆结构

　　这类盘绕成环形的弹性线缆，常见于固定电话手柄与座机主机之间的信号连接，也广泛用在需要短距离反复拉伸、复位的手持操作终端、检测探头、车载通讯附件、小型移动控制台等场景里。它的核心作用不是单纯把导线收拢成圈，而是让有限长度的连接线在被拉开时跟随设备移动，在松手后依靠自身盘绕形态回缩，避免线缆散落在工作台面、设备操作区或地面上，减少勾挂、碾压、拉扯接头的风险。

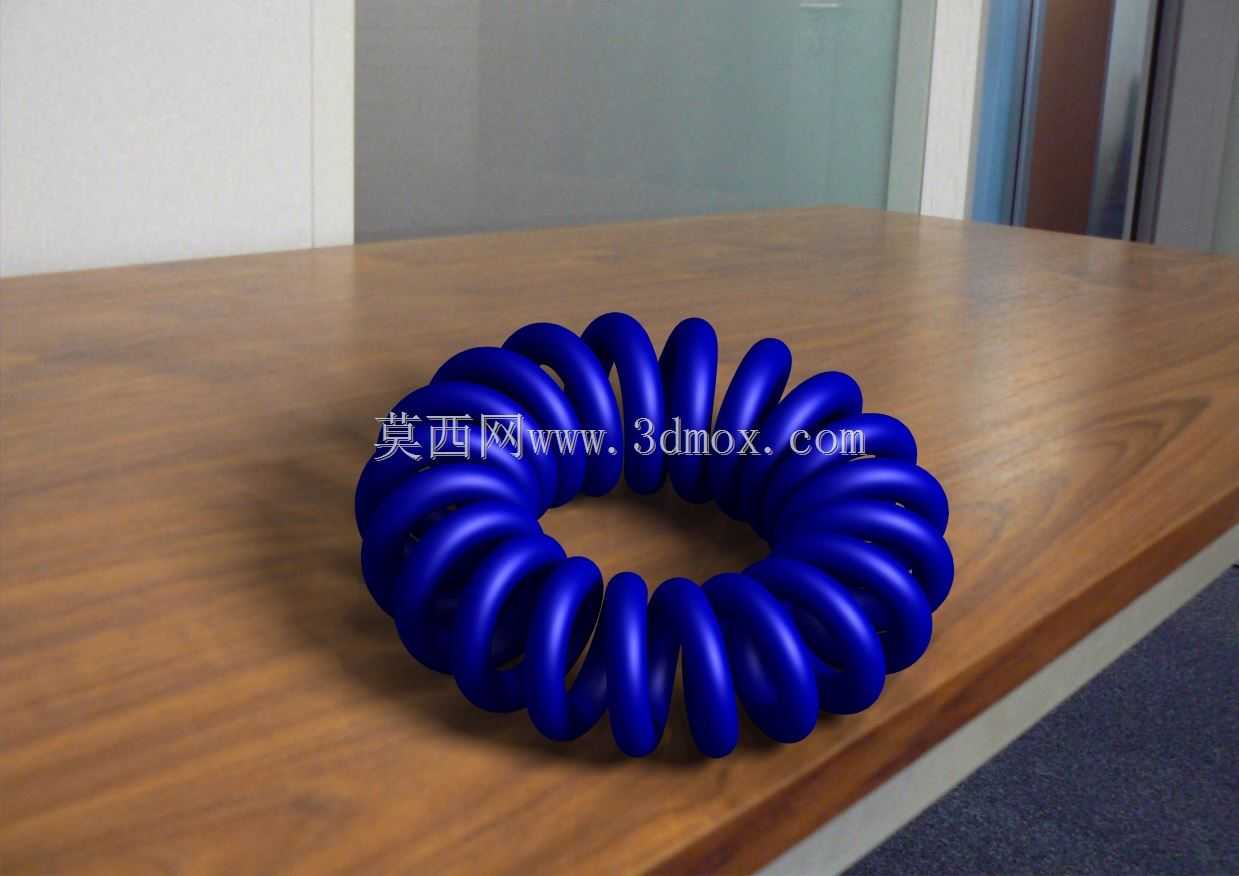

　　从结构上看，成品由多股细铜导线、绝缘层、外护套以及端部接头共同组成。导线需要承载话音信号或低压控制信号，线芯通常采用多股细丝绞合，弯曲时比单根硬导线更耐疲劳；绝缘层负责线间隔离，外护套则承担耐磨、耐油污和反复弯折的作用。模型重点表现的是护套外部的连续螺旋空间形态：线缆沿一条近似圆环的中心路径盘绕，每一圈都保持相近的管径、螺距和弯曲半径，整体在自由状态下形成紧密堆叠的弹簧状线卷。

　　设计这类线缆时，首先要确定工作拉伸距离。若设备手柄离开固定端的最大距离较近，螺旋段自然长度可以较短；若操作者需要在设备周围小范围移动，就要增加有效圈数或拉开后的直线长度。圈数过少，拉伸时端部接头会承受较大拉力；圈数过多，回缩后堆积体积增大，还可能在台面边缘形成杂乱环堆。实际选型中，螺旋外径、线缆外径、圈距和拉伸长度相互制约：线缆越粗，允许弯曲半径越大，螺旋盘绕直径也应相应放大，否则护套内侧会产生明显压折，长期使用后容易发白、开裂。

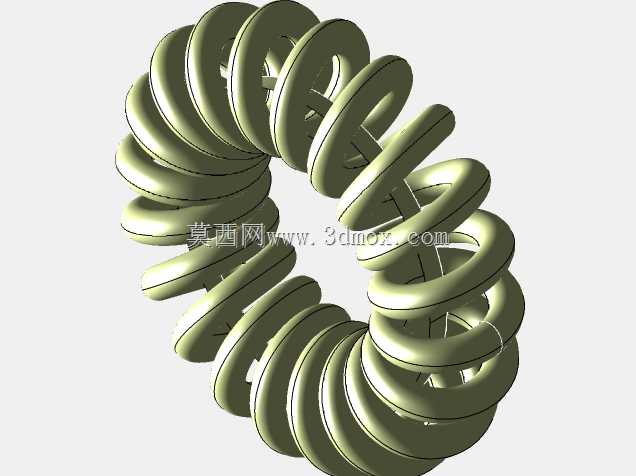

　　建模时可以把外护套理解为一根圆截面实体沿螺旋扫掠形成的连续体，而不是逐个圆环拼接。螺旋中心线需要同时控制两个层次的弯曲：一层是整体环形收拢路径，决定线卷放置后的外轮廓；另一层是每一圈线缆自身的盘旋升降关系，决定相邻线圈之间是否均匀贴合。若扫掠路径曲率变化过急，圆截面在局部会被压扁或自交；若圈距控制不稳，渲染后会出现线圈疏密不一致的问题。对于展示用途，保留光滑连续的外护套即可；若用于工程校核，则还应补充内部芯线、屏蔽层、端部应力释放段和接插件位置。

　　安装边界方面，自由状态下的线卷呈圆盘状，需要在设备面板附近预留圆形或近似圆形的收纳空间，不能把螺旋段压在尖锐金属边缘下方。两端出线处应保留一段直引线，再进入接头或压线结构，避免螺旋第一圈直接承受弯折。拉伸方向最好与线卷轴线保持合理角度，侧向猛拽会使相邻线圈错位摩擦，长期会磨亮护套表面并降低回缩能力。与设备外壳连接时，接头附近可设置护套卡爪或软胶挡块，让拉力传递到线缆固定点，而不是作用在焊点和端子上。

　　在台式电话场景中，这种结构让使用者拿起听筒时线缆自然展开，放回后又恢复紧凑形态；在工业手持单元上，它同样能适应频繁取放、转动和小范围拖拽。外观上均匀的蓝色护套不仅便于识别，也能在装配检查中快速发现扭结、破皮和异常拉伸。围绕这一形态建立三维数模，能够帮助设计者核对盘卷占用空间、出线方向、拉伸轨迹以及与周边壳体的干涉关系，使通讯连接部件在外观和实际使用之间取得平衡。
