手动粉笔提取机分层框架结构设计

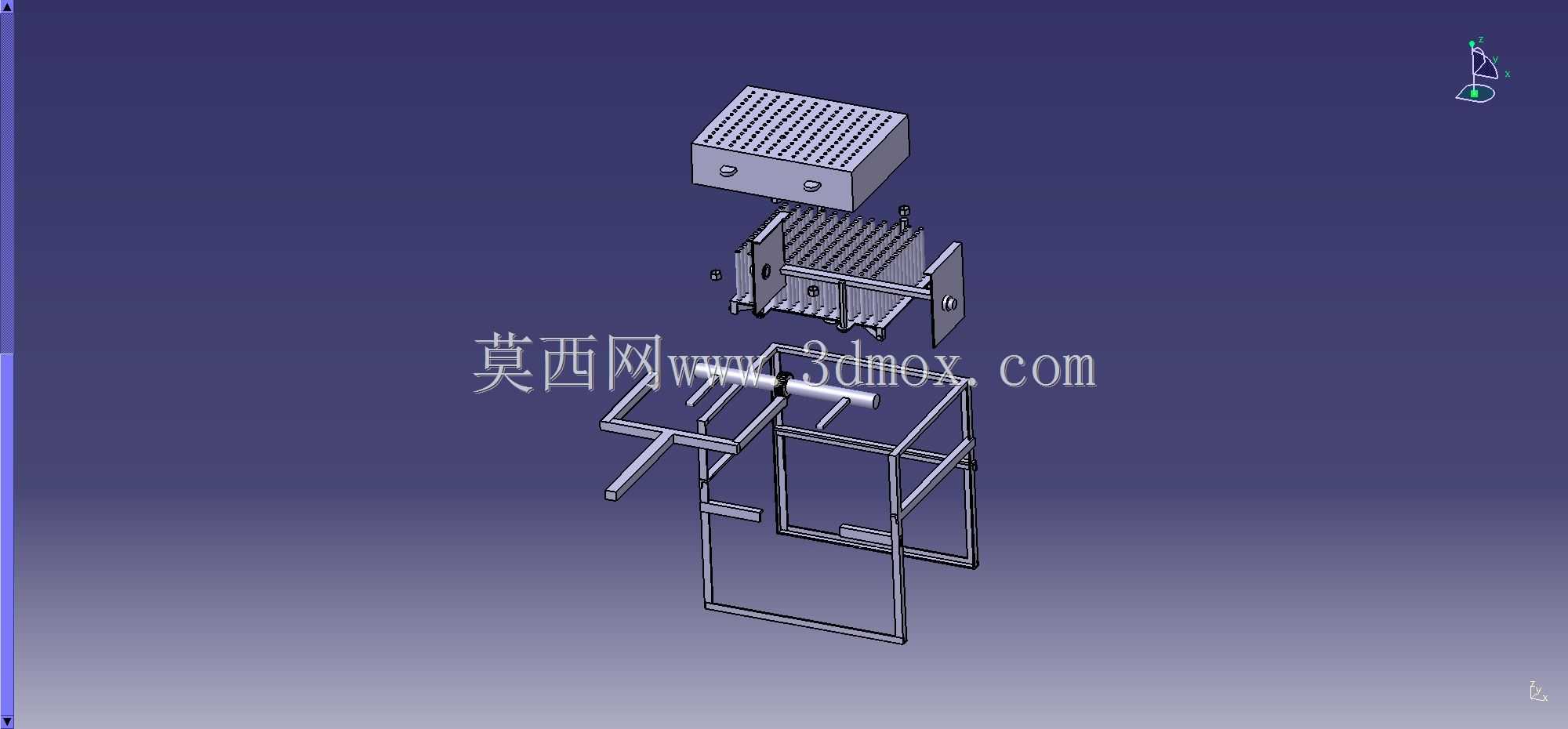

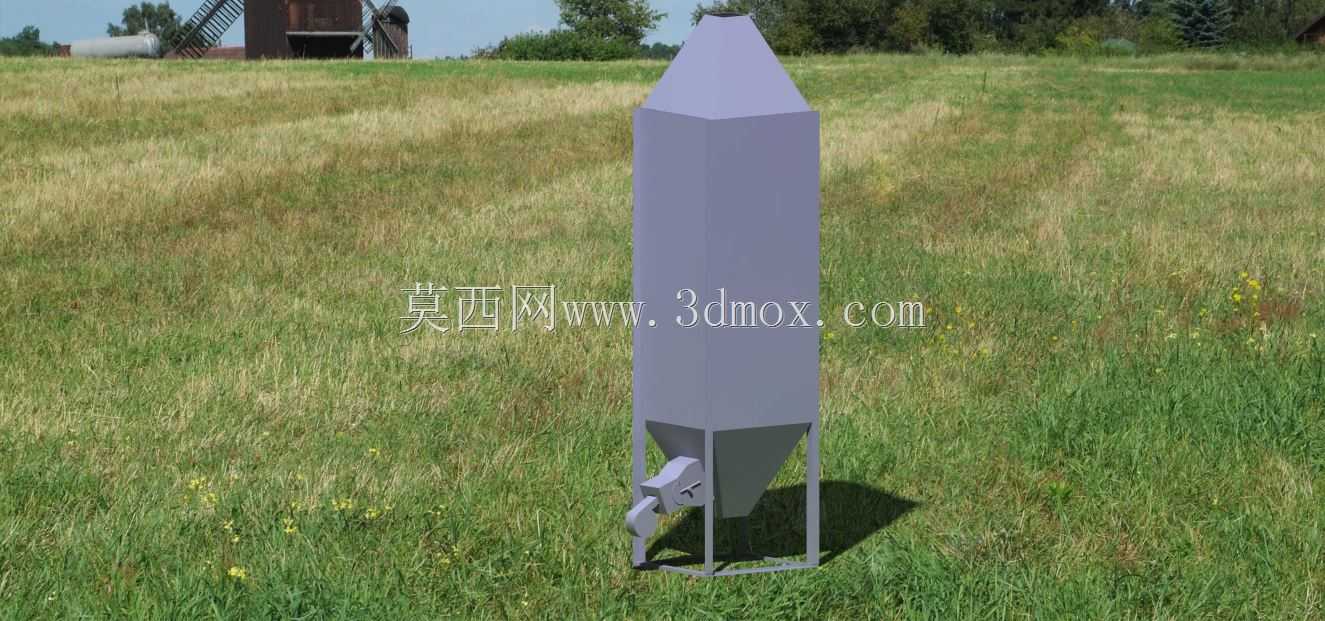

　　这套手动粉笔提取装置的结构设计，围绕教学场景下粉笔规整取用、残段归集的实际需求展开，整体采用分层堆叠的框架式布局，所有零部件的装配关系在三维结构中完全拆解呈现，方便结构设计人员逐层核对运动配合与安装间隙。

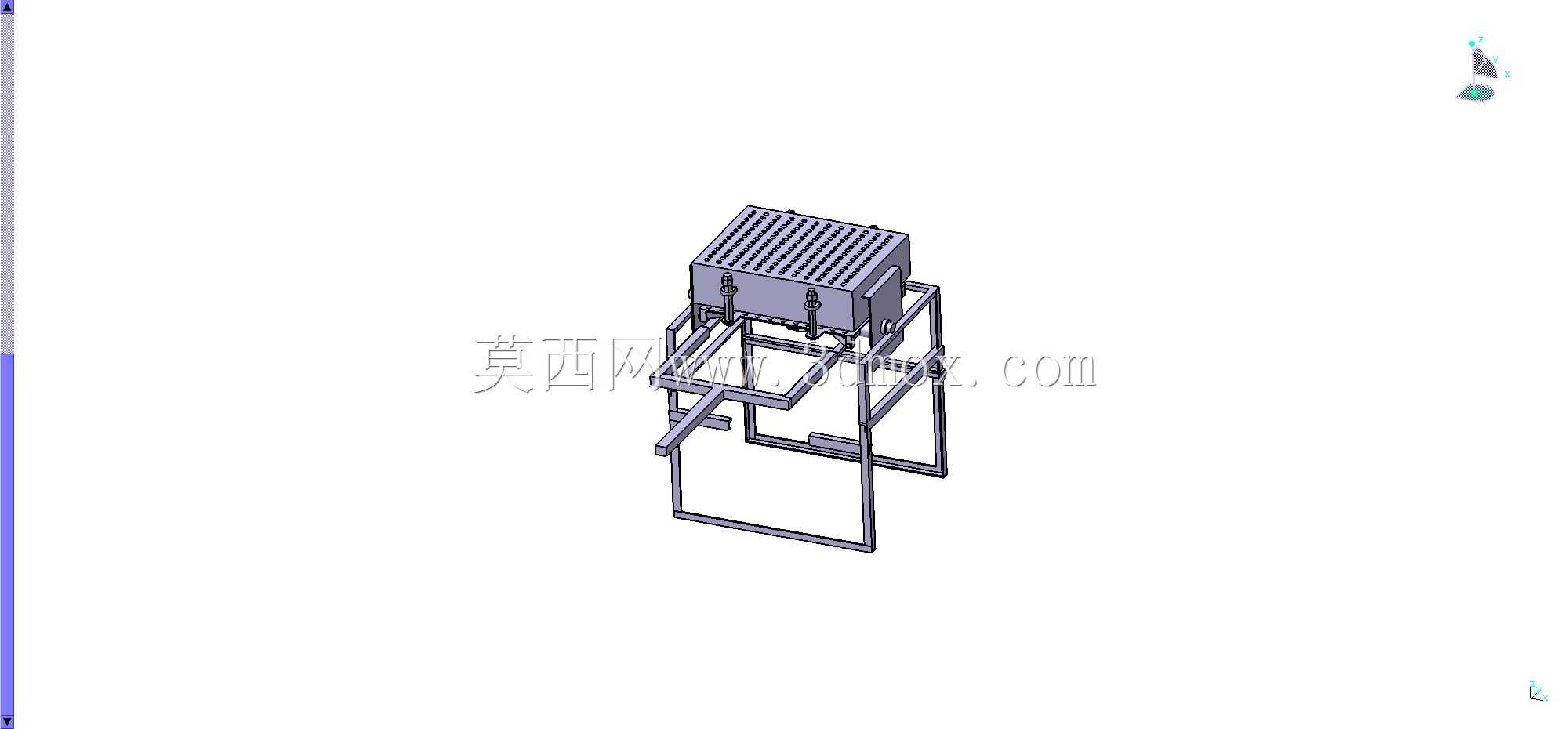

　　从现场使用场景来看，这类装置主要布置在教室讲台侧边、教具储物间或者粉笔生产工位的末端整理环节，不需要外接动力源，完全依靠手动操作完成单支粉笔的定位、推送与提取，避免散装粉笔随意堆放造成的断损、沾灰问题。装置最下层为方管焊接拼装的支撑框架，框架杆件采用等截面薄壁型材拼接，横竖杆件的交接处预留了螺栓紧固位，整体底框的长宽边界适配常规讲台侧边的预留空间，高度控制在成年人站立操作的顺手区间，操作时不需要弯腰或者抬手过度，手动摇杆从框架侧方伸出，摇杆末端套有防滑握持段，转动摇杆时带动内部的横向推送轴做直线进给，推送轴的行程刚好对应单支粉笔的排布间距，每一次扳动摇杆都能将最外侧的一支粉笔从出料口推出，不会出现多支连带掉落的情况。

　　中层区域为粉笔储放与导向工位，框架内部设置了多根平行的导向杆，导向杆之间的间距按照普通教学粉笔的外径做适配，粉笔可以横向整齐码放在导向杆形成的槽位内，槽位侧边加装了可调的限位挡板，挡板上开有长条形调节孔，能够根据不同直径的粉笔调整槽位宽度，既不会因为间隙过大导致粉笔在槽内歪斜卡滞，也不会因为间隙过小刮蹭粉笔表面造成掉粉。导向杆的两端通过支座固定在侧立板上，侧立板和底部框架之间采用可拆卸的螺钉连接，后期维护时可以直接将整个中层储料组件整体抬出，清理槽位内积存的粉笔灰，不需要拆解全部框架结构。

　　上层部分为防护与匀料罩体，罩体顶面加工有密集的通风栅格孔，既可以避免大块杂物落入储料槽内，栅格的空隙也能让粉笔表面散落的粉尘自然下沉，不会在密闭罩体内积聚。罩体的两个侧边设置有向下弯折的折边，折边刚好卡在中层框架的顶部定位凸台上，安装时不需要额外对准螺钉，直接沿凸台滑入即可完成定位，罩体正面预留了观察缺口，操作人员站在装置前方就可以直接看到内部剩余粉笔的存量，及时补料。

　　整套结构的运动逻辑没有复杂的传动零件，手动输入的扭矩通过摇杆转化为推送板的步进动作，推送板的行程限位由框架上焊接的挡块实现，不需要额外加装电气限位元件，故障率极低。安装边界方面，底框的四个支脚底部预留了安装孔，可以直接通过膨胀螺栓固定在木质讲台或者水泥台面上，也可以在支脚底部粘贴防滑胶垫，直接放置在桌面使用，不会因为扳动摇杆时的作用力出现装置滑移。各层组件之间的装配间隙在建模时已经做了校核，层与层堆叠后不存在运动干涉，推送轴全程沿直线导轨方向运动，不会出现偏磨卡阻，针对粉笔易断的特性，推送板和粉笔接触的端面做了圆角钝化处理，接触压力均匀分布在粉笔端面，不会出现局部应力过大把粉笔顶断的问题。装置侧方的空余框架位置还可以加装残段收集盒，提取过程中产生的粉笔碎段可以直接扫入盒内归集，保持操作台面整洁，整个结构兼顾了手动操作的轻便性与长期使用的耐用性，零件加工难度低，常规的型材切割、板件折弯工序就可以完成全部构件的制造，适合小批量制作投用。
