螺旋紧凑型节能荧光照明灯具

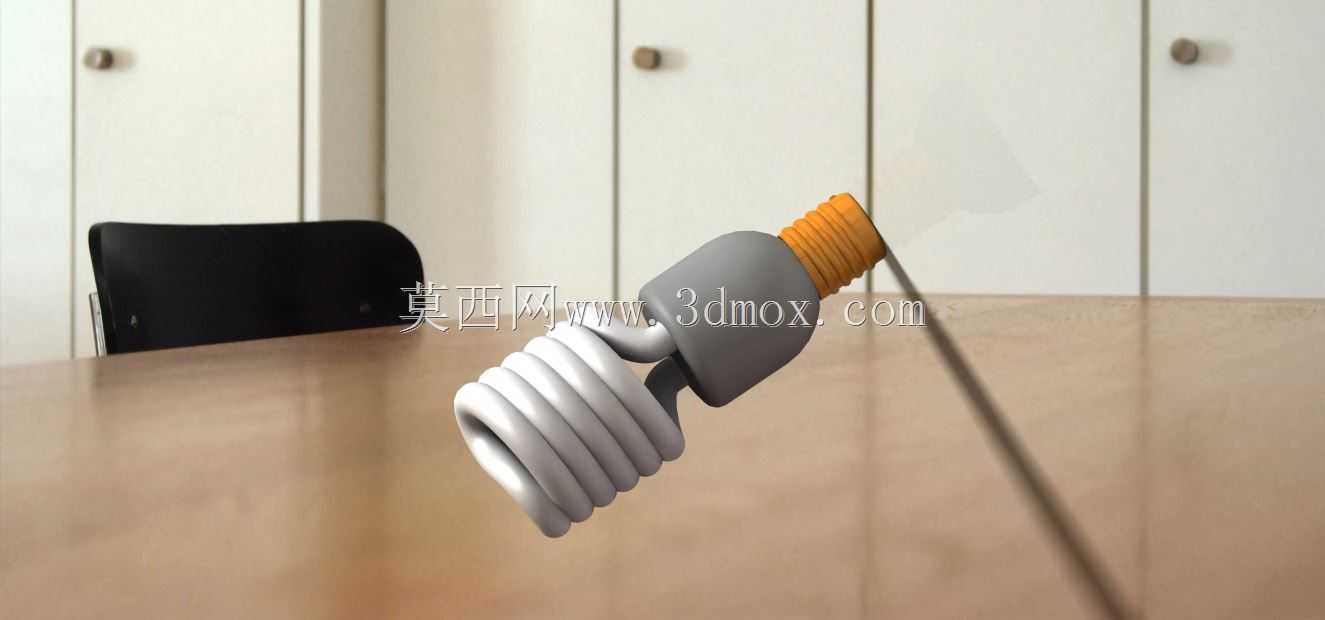

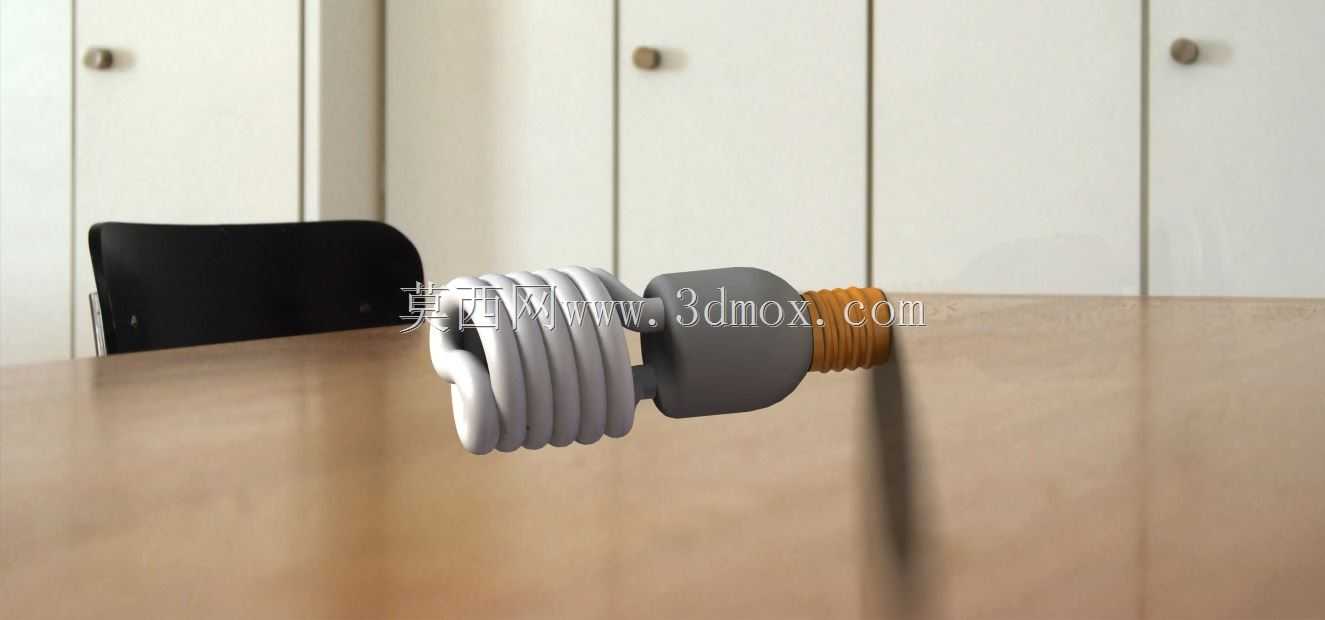

　　螺旋紧凑型节能荧光灯是民用与商用照明场景中替代传统白炽灯的典型光源产品，整套三维结构完整还原了灯管螺旋成型段、过渡塑封段、金属螺口灯头三大核心组成部分，可直接用于照明产品结构校核、灯具配套选型、教学演示建模等场景。

　　从实际使用场景来看，这类螺旋节能灯适配绝大多数标准E27螺口灯座，广泛应用于家庭居室、办公室工位、走廊楼道、小型商铺、学校教室等常规照明点位，相比同光效白炽灯能耗降低八成左右，螺旋盘绕的灯管布局在有限的轴向空间内拉长了荧光灯管有效发光长度，在缩小整灯体积的同时保证了额定光通量输出，不需要额外搭配镇流器外置安装位，内置驱动电路全部收纳在灯头与灯管衔接的塑壳腔体内部，用户直接拧入普通螺口灯座即可通电使用，替换门槛极低。

　　结构设计层面，整灯最下端为连续螺旋盘绕的荧光玻璃管段，管壁采用薄壁荧光涂层玻璃材质，盘绕螺距均匀，螺旋外径控制在合理区间，既避免相邻灯管管壁贴合导致散热不畅，也尽可能压缩径向占用尺寸，适配多数小型灯罩的内部容纳空间；螺旋灯管向上延伸后接入过渡衔接的白色塑封腔体，该腔体为耐高温阻燃PBT材质，内部容纳灯管引脚、启辉元件与限流驱动电路板，腔体外形做顺滑圆弧过渡，没有尖锐棱角，既可以遮挡内部杂乱走线，也能在灯管工作时承接少量热量，避免高温直接传导至顶部金属灯头；最上端为铜质镀镍螺口灯头，带标准螺纹牙型，侧面预留导电触点定位结构，顶端设置绝缘隔离件与中心导电触头，螺纹尺寸完全契合通用螺口灯座的安装公差，拧入后螺纹啮合长度充足，不会出现接触松动、通电闪断的问题。

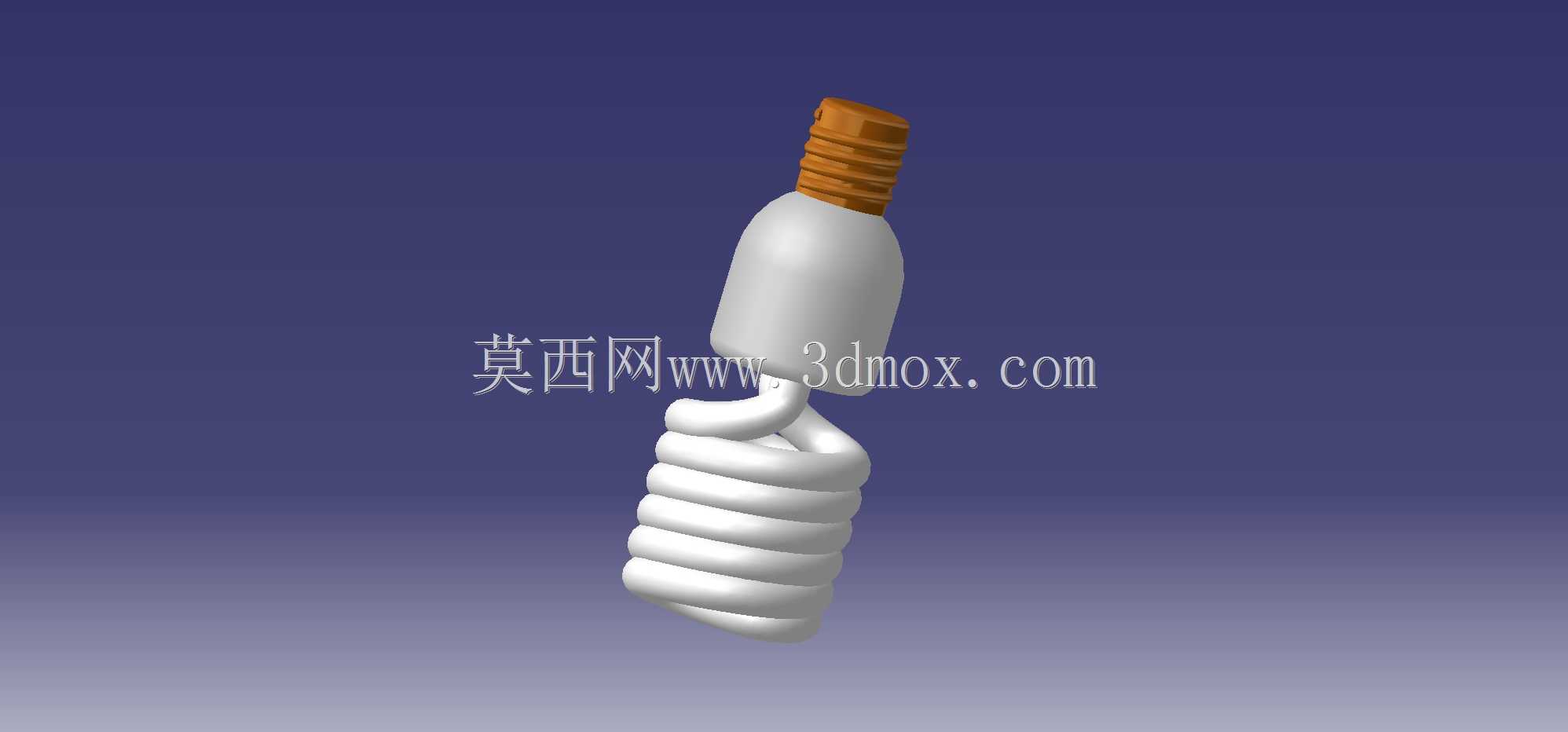

　　安装边界方面，整灯轴向总长度适配常规台灯、吸顶灯、壁灯的内部灯腔深度，径向最大尺寸为螺旋灯管的外轮廓直径，选型时只需确认配套灯罩的内部通径大于该尺寸、灯座为对应标准螺口即可完成适配；工作状态下灯管表面温度远低于同功率白炽灯，周边配套塑件不需要耐受极高温度，散热路径为螺旋灯管表面自然对流散热，热量向上经过塑壳腔体后从灯头与灯座的衔接缝隙散出，长期工作时塑壳外表面温度保持在绝缘材料允许的耐温区间内，不会出现壳体软化变形的问题。建模过程中螺旋灯管采用扫掠成型逻辑，先绘制螺旋中心轨迹线，再沿轨迹扫描圆形薄壁管截面，精准还原玻璃管的连续弯折形态，衔接塑壳采用回转体加局部圆角修饰，金属灯头单独绘制螺纹牙型与顶端触头结构，各部件装配同轴度控制在合理公差范围内，整体装配后无结构干涉，完整呈现了量产节能灯的真实装配关系，可直接用于结构干涉检查、装配工艺演示与照明产品配套设计参考。
