三坐标测量用工装定位夹具结构

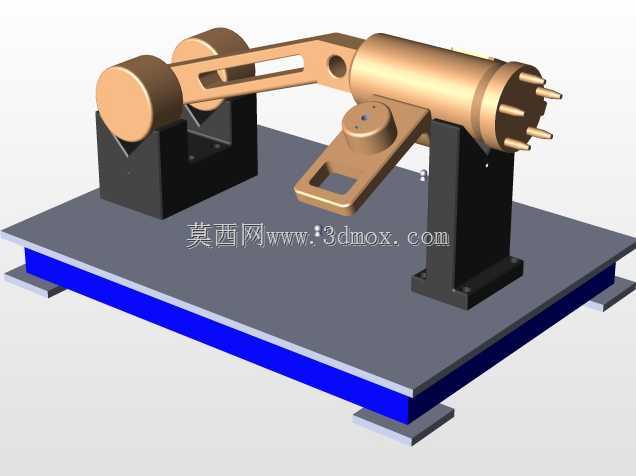

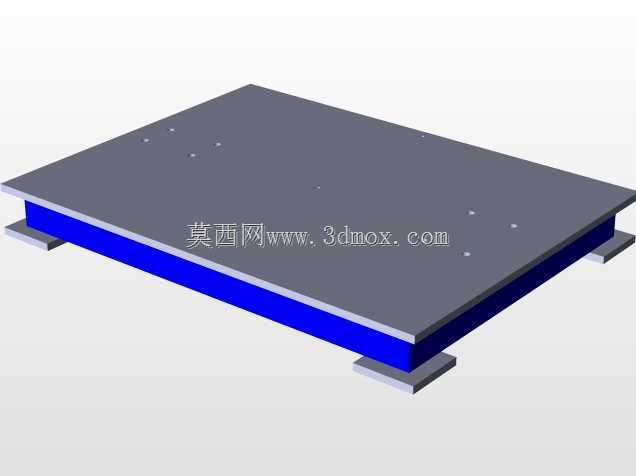

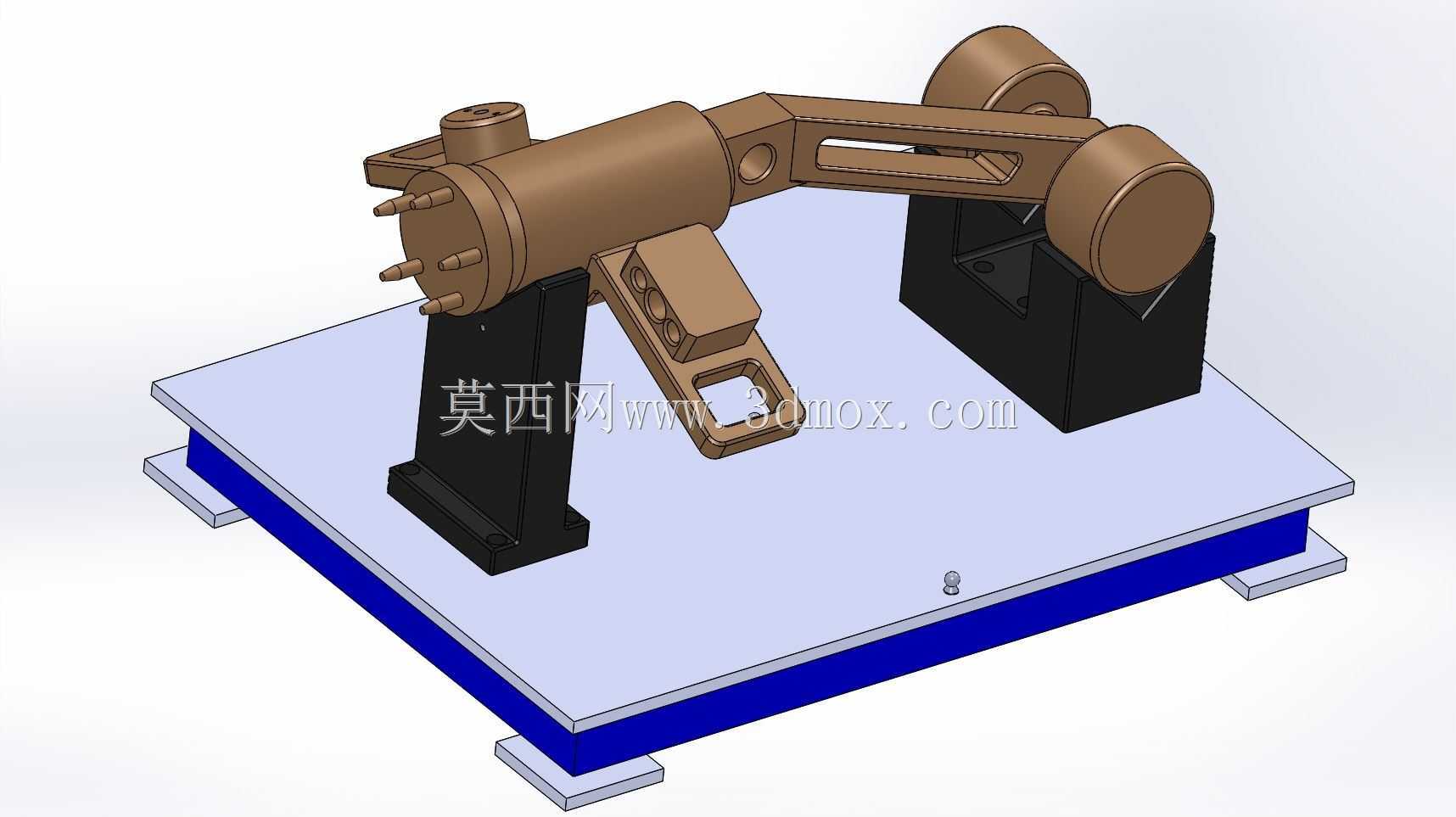

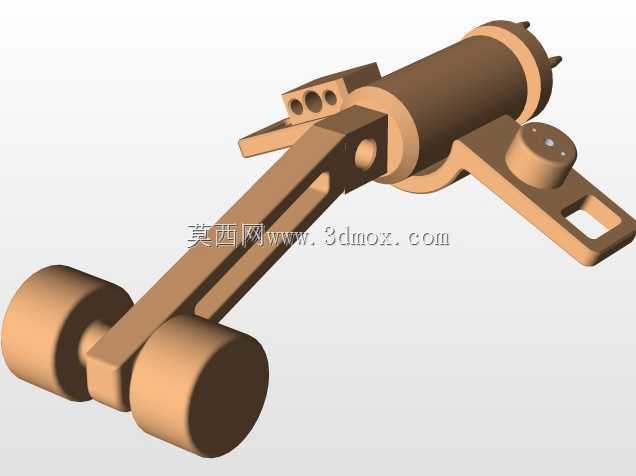

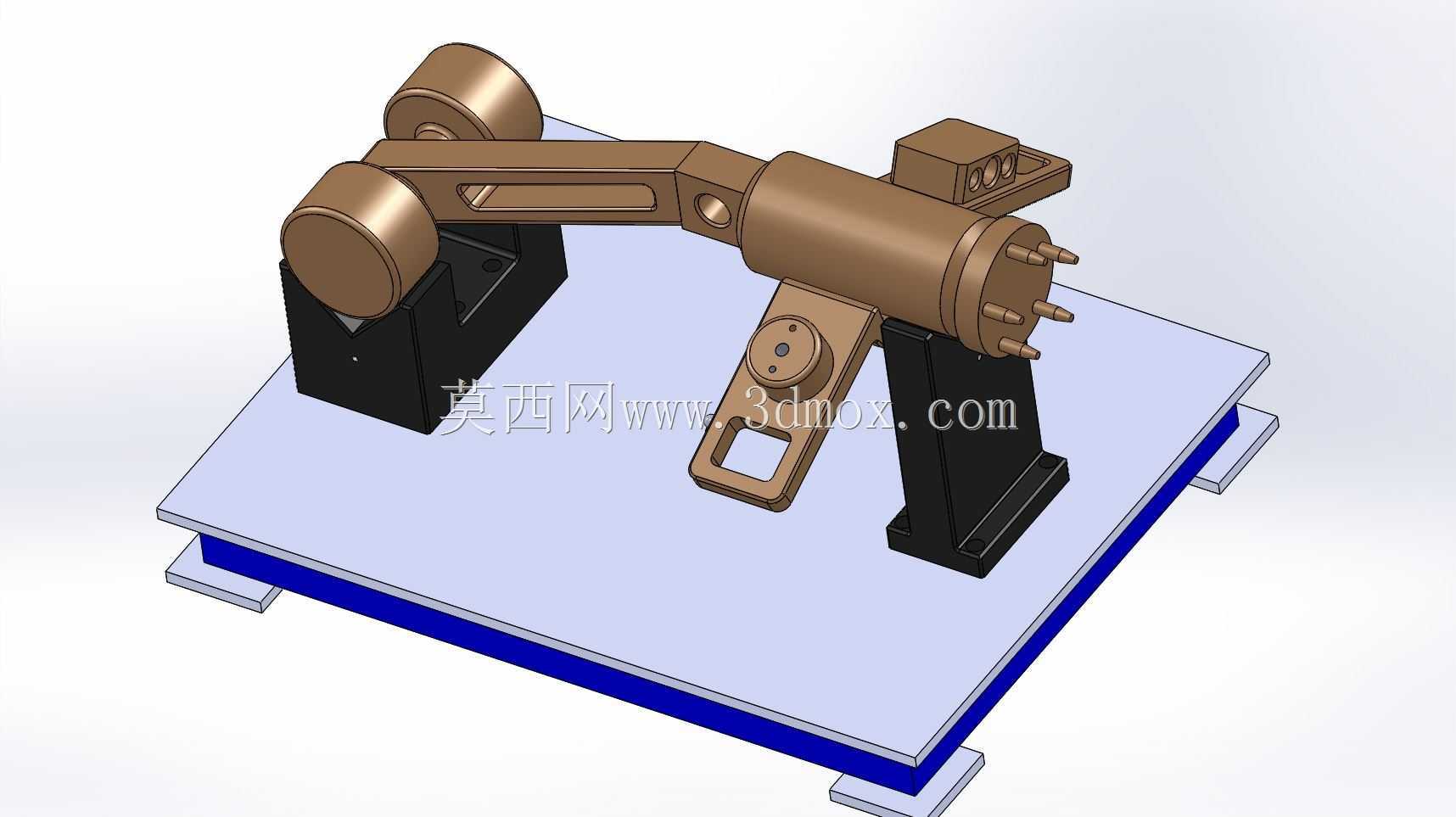

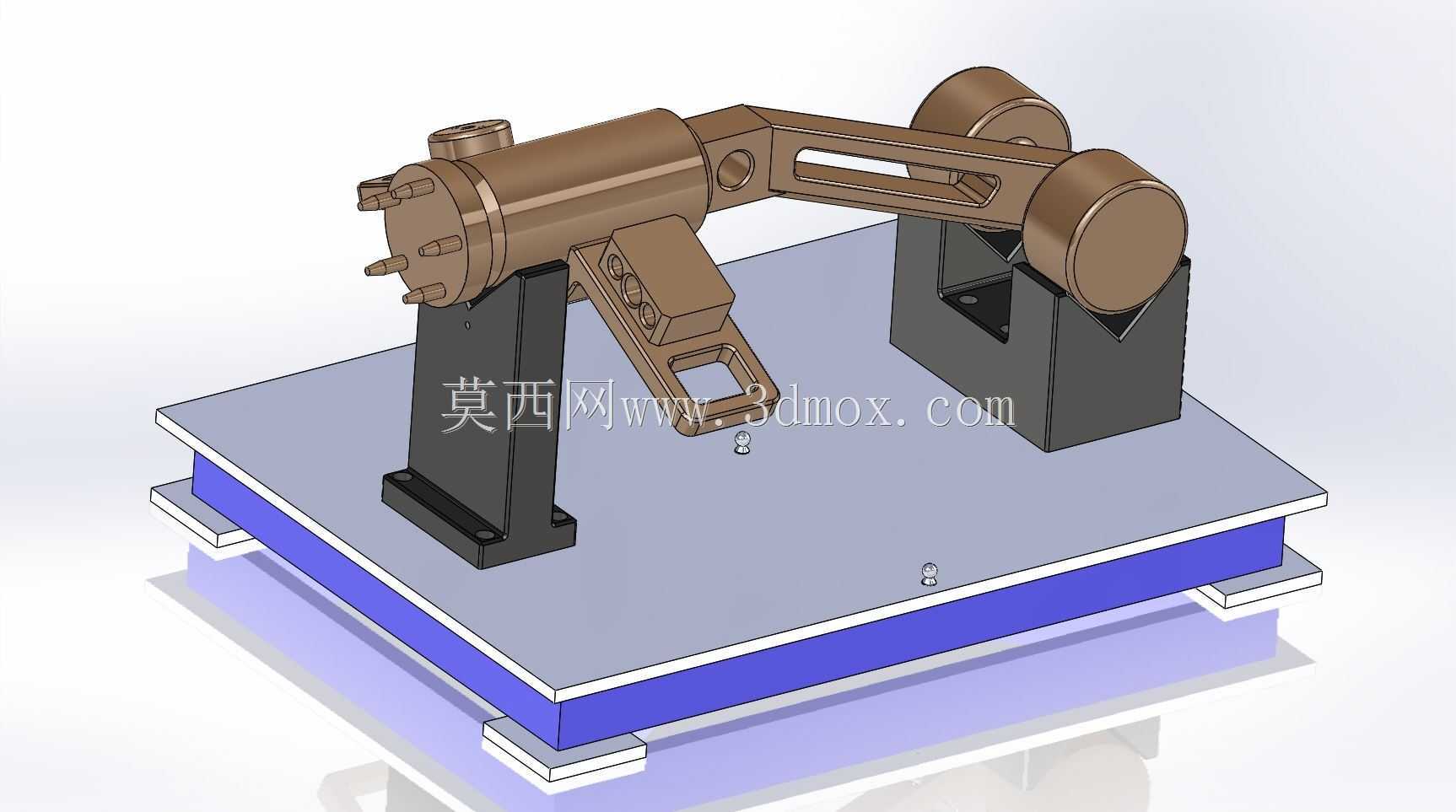

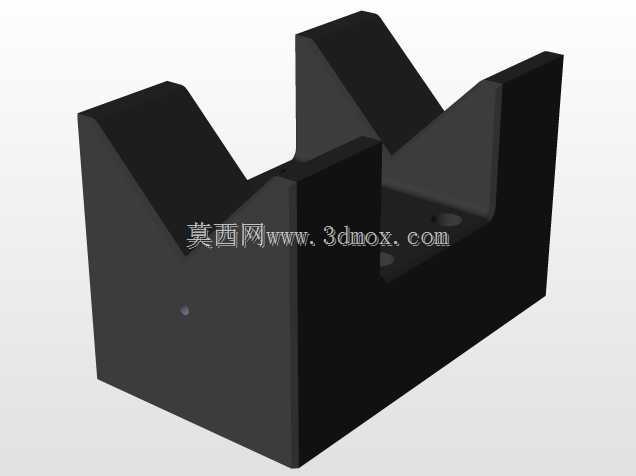

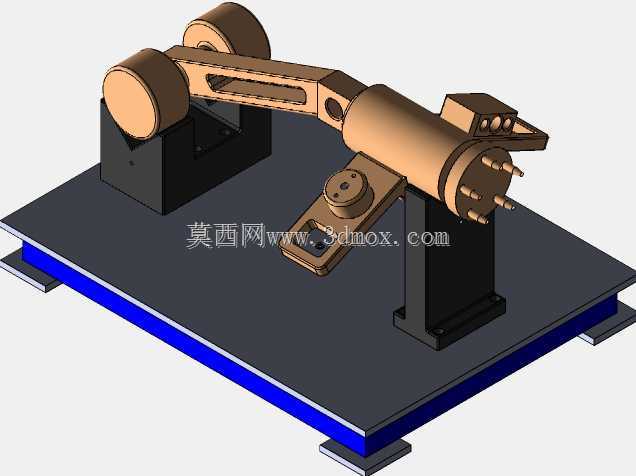

这套夹具主要应用在精密零部件尺寸检测环节，适配车间计量室的三坐标测量机作业场景，解决异形臂类零件装夹定位不稳定、测量基准偏移的常见问题。日常检测作业中，这类带悬臂结构、两端带同轴装配特征的工件，直接放置在测量平台上很容易出现自重变形，或者找正耗时过长的问题，这套夹具通过双支撑定位结构，刚好匹配工件两端的圆柱特征，其中一侧采用V型支撑座承托工件的配重端圆柱，另一侧采用立式支撑座对接工件的主体安装端，两个支撑座都固定在带减震垫的底板上，底板边缘设置的可调垫脚可以快速调整整个夹具的水平度，避免底板倾斜带来的测量系统误差。设计过程中优先考虑了测量可达性，两个支撑座的高度差经过反复校核，确保工件装夹完成后，三坐标测针可以无遮挡接触到所有需要检测的形位公差面，包括工件侧面的凸台特征、悬臂上的镂空安装位、端面的定位销孔，都不会被支撑结构遮挡，不需要二次装夹就能完成全尺寸检测，大幅缩短单件检测的辅助时间。支撑座与底板的连接采用内六角螺栓沉头安装，所有连接孔都做了位置精度管控，装配后两个支撑座的定位面平行度控制在0.02mm以内，保证每次装夹工件的重复定位精度，避免反复装夹带来的基准偏差。V型支撑座的V型夹角选用90度标准角度，对不同直径公差的圆柱端都有稳定的包覆定位效果，不会因为工件外径的制造公差出现装夹松动或者过定位的问题；另一侧的立式支撑座顶部设置了与工件端面匹配的定位止口，装夹时只需要将工件端面的止口对准支撑座的定位凸台，就能快速完成找正，不需要额外打表调整工件姿态。底板的尺寸设计充分考虑了三坐标测量机的工作台安装边界，整体长宽尺寸控制在常用测量机的有效行程范围内，不会超出设备的测量移动范围，底板底部的蓝色减震层可以隔绝车间地面传来的细微振动，避免测量过程中测针出现数值波动。夹具的所有棱角位置都做了倒角处理，避免装拆工件时刮碰操作人员或者刮花工件表面，支撑座与工件接触的位置没有采用硬质金属直接接触，预留了粘贴防滑软垫的槽位，装夹时不会夹伤工件的已加工表面，也能增大接触摩擦力，避免测量过程中工件出现微位移。这套结构不需要额外的气动或者液压锁紧元件，依靠工件自重与定位面的配合就能完成稳定装夹，适配小批量多批次的检测作业需求，日常维护只需要定期检查连接螺栓的紧固状态、清理支撑定位面的切屑灰尘即可，不需要复杂的保养流程。
