五轴铣床专用阀体加工夹紧工装结构

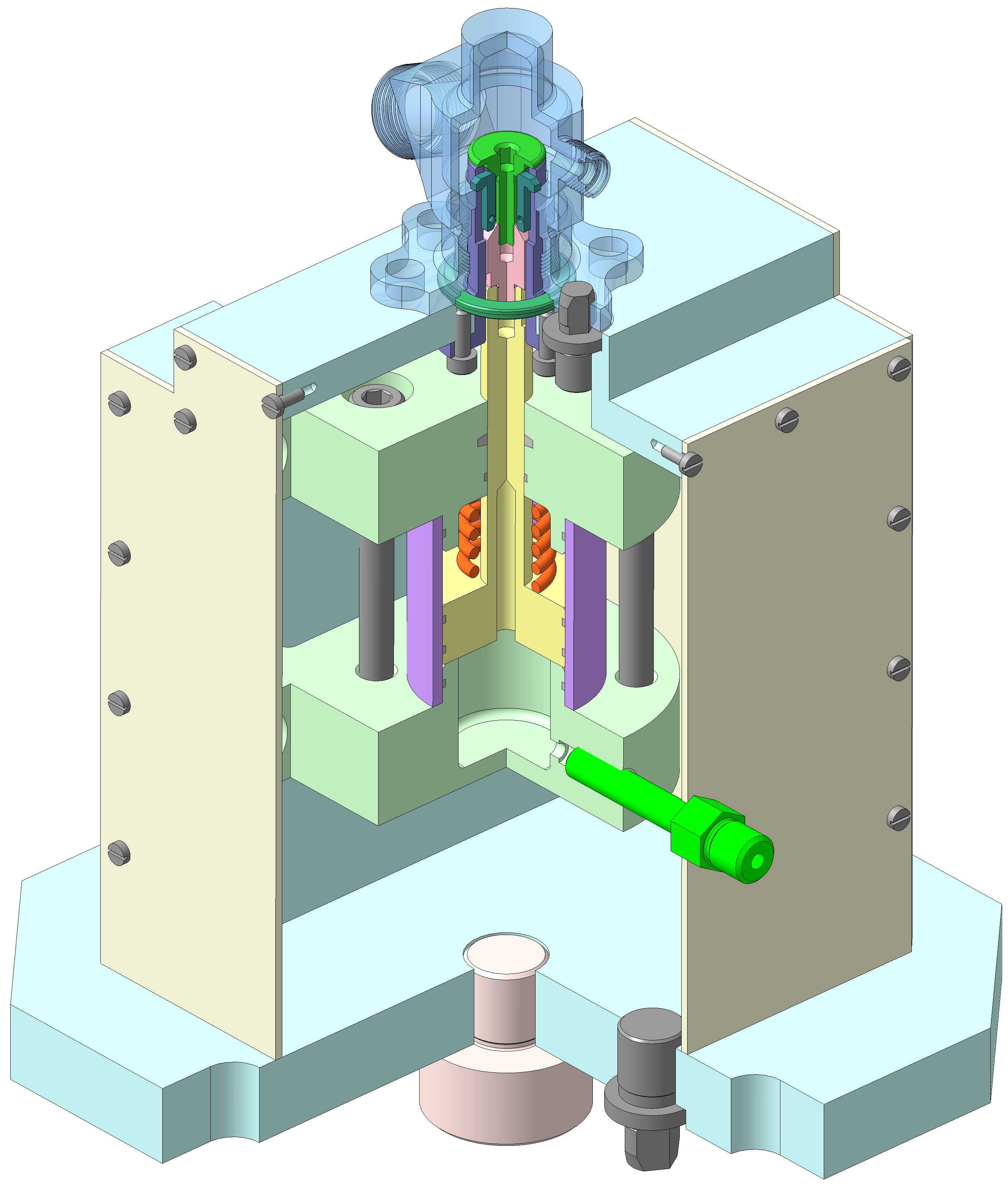

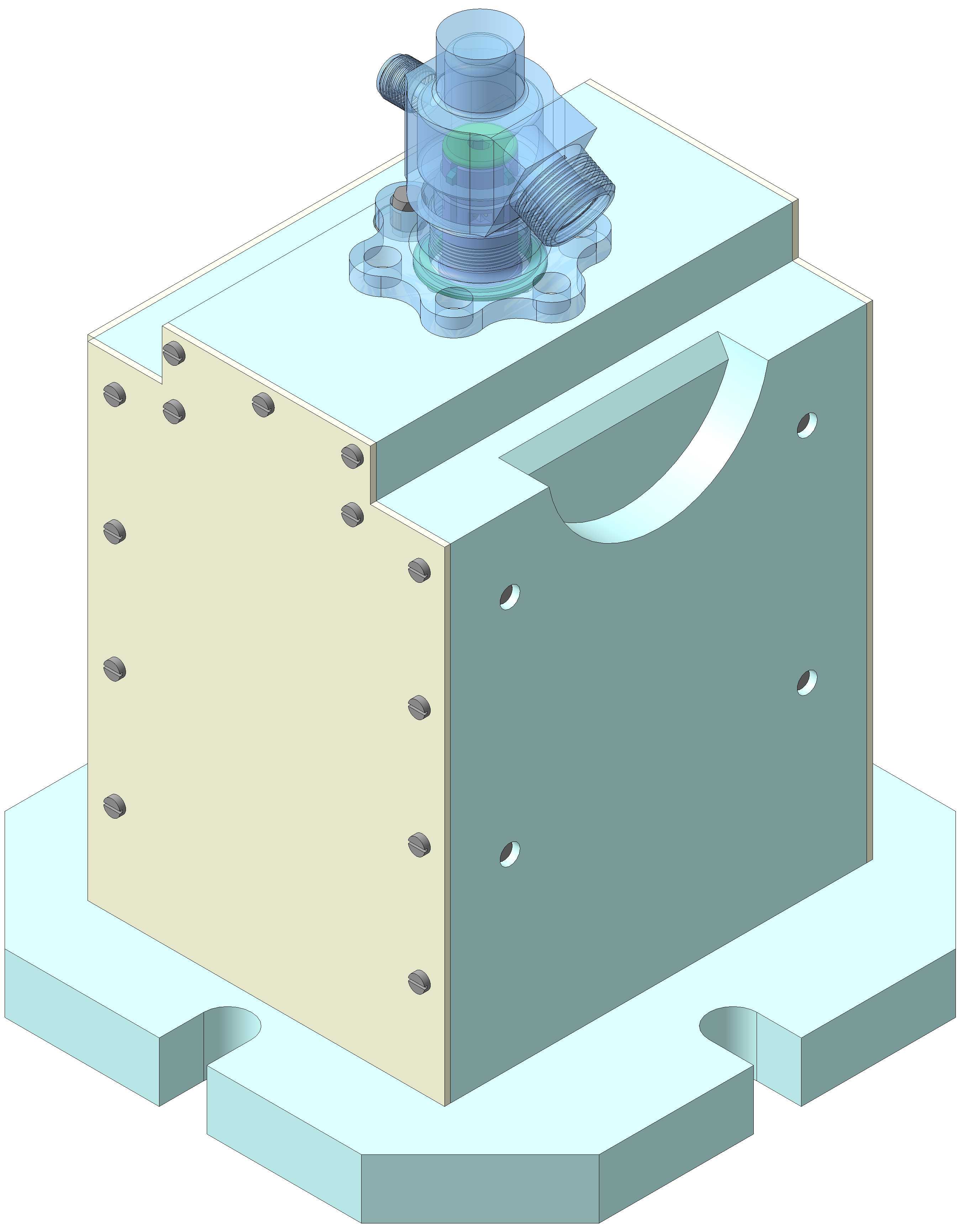

这套夹紧结构主要适配五轴铣床的多面加工场景，针对异形特殊阀体的加工工序做了专属定位设计，能在一次装夹的前提下完成阀体多方位的铣削、钻孔以及螺纹铣削作业，避免多次装夹带来的定位误差累积。从结构布局来看，底座采用带定位缺口的板式设计，缺口位置直接匹配机床工作台的T型槽定位凸台，安装时无需额外打表找正基准，能快速完成工装在机床工作台上的固定，底座的安装边界预留了足够的螺栓锁紧空间，相邻安装孔的间距符合常规五轴铣床工作台的孔系标准，不需要对机床台面做额外改造即可适配。夹具体主体采用分体式箱型结构，两个相邻立面分别布置了多组锁紧螺钉孔，对应阀体不同方位的压紧点，螺钉的排布避开了所有加工走刀路径，不会在加工过程中出现刀具与夹具干涉的问题。箱体上开设的弧形避让槽，是为了给五轴主轴摆角加工时留出足够的运动空间，当主轴带动刀具倾斜加工阀体侧面斜孔或者斜向螺纹时，主轴端面不会与夹具体发生碰撞。顶部的定位结构完全贴合待加工阀体的底部安装面轮廓，采用型面定位的方式限制阀体的六个自由度，不需要额外设计复杂的定位销结构，装夹时只需将阀体放置到位，拧紧侧面的锁紧螺钉即可完成固定，装夹效率比通用平口钳提升40%以上。设计过程中特意将夹具体的受力点做了下沉处理，锁紧力直接传递到底座的安装基准面，不会在加工过程中因为切削力的作用出现阀体翘起或者移位的问题，针对阀体薄壁部位的压紧点，还做了压力分散的接触面设计，避免锁紧力过大导致阀体薄壁变形，影响最终的加工精度。夹具体的非加工面都做了减重槽设计，在保证整体刚性满足大进给铣削要求的前提下，尽可能降低工装自身重量，方便操作人员在更换加工产品时快速拆装搬运。
