橡胶老化测试用GEER型烘箱结构设计

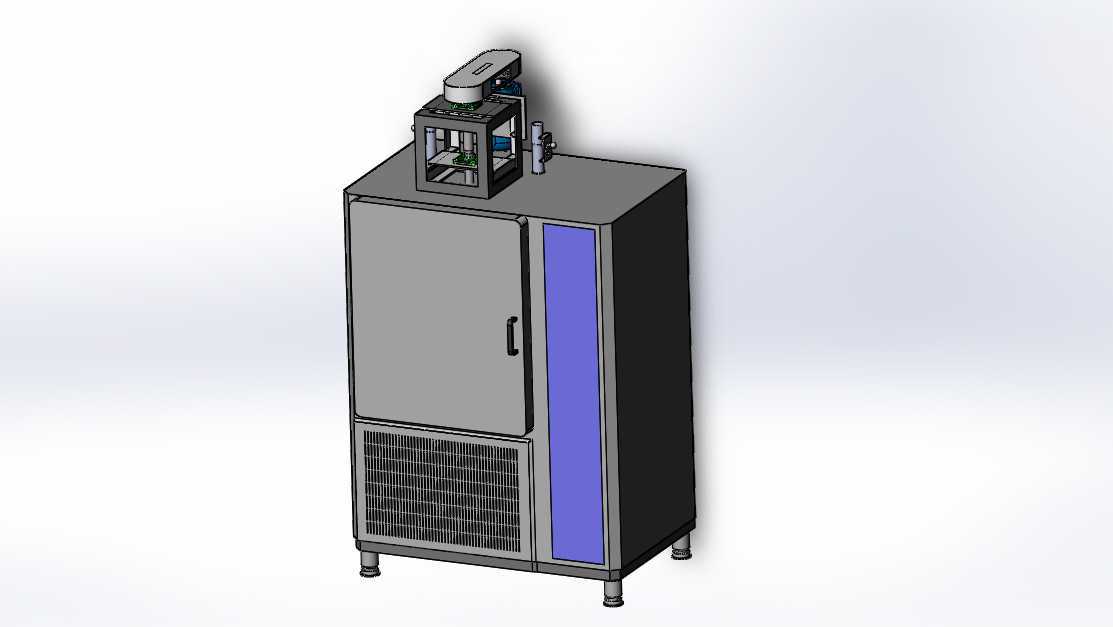

这款设备主要面向橡胶制品的耐老化性能验证场景，在橡胶密封件、轮胎胶料、线缆护套等产品的研发与品控环节，可完成热空气老化、臭氧老化耦合的耐久性测试，模拟橡胶件在长期使用过程中接触高温、臭氧环境的性能衰减过程，为配方调整、寿命预估提供可靠的试验数据支撑。设备整体采用立式柜式结构布局，下部集成制冷与热风循环单元，中部为密封试验腔体，顶部布置臭氧发生与气体浓度调控组件，各功能模块分区明确，既减少不同单元间的热干扰与气路干扰，也方便后期运维时对各模块单独拆解检修。腔体侧部设置长条观察窗，可在试验过程中无需开门即可观察内部试样的状态变化，避免开门导致的温场、臭氧浓度波动影响试验结果；门体采用多点压紧式密封结构，配合耐高温耐臭氧腐蚀的硅橡胶密封条，保证试验过程中腔体内环境参数稳定无泄漏。底部设置可调支撑脚，可适配地面不平整的安装场景，调整设备水平度避免运行过程中因风机转动产生共振噪音。设计过程中优先考虑了试验参数的均匀性要求，热风循环风道采用环绕式布局，配合离心风机实现腔体内空气的定向循环，避免出现局部温差点导致试样测试结果偏差；臭氧发生单元的出气口沿腔体顶部均匀布置，配合导流板使臭氧在腔体内均匀扩散，保证不同位置的试样接触的臭氧浓度一致。设备的安装边界需预留后侧与侧面的检修空间，后侧预留至少300mm的间隙用于散热与管路连接，侧面预留开门操作空间，避免紧贴墙面放置影响散热效率与操作便利性。顶部的臭氧发生模块设置独立的防护壳体，既避免人员误触高温部件，也可减少外部环境粉尘对气路组件的污染，延长核心部件的使用寿命。下部的散热格栅采用大通风率的网格结构，保证制冷机组与加热组件的散热需求，避免设备长时间运行时出现过热保护。
