杜比塔克固定翼无人飞行器结构设计

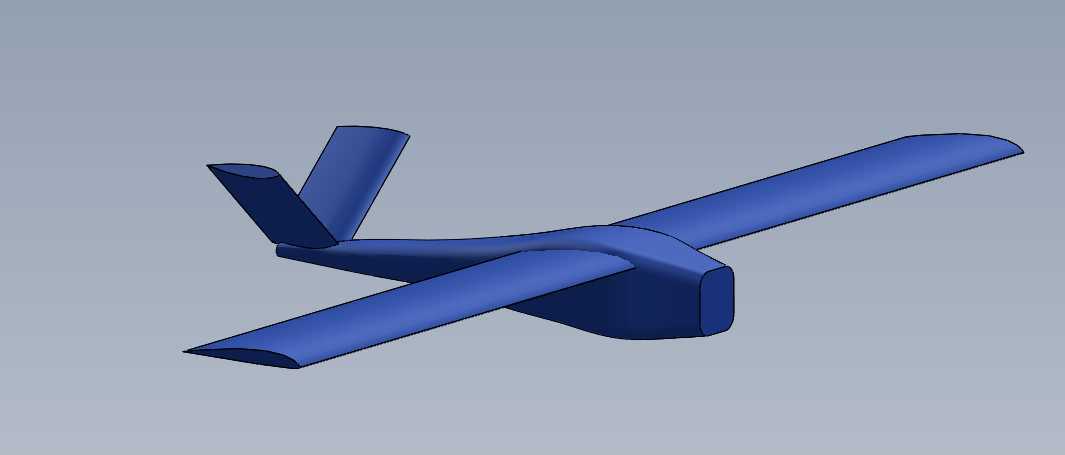

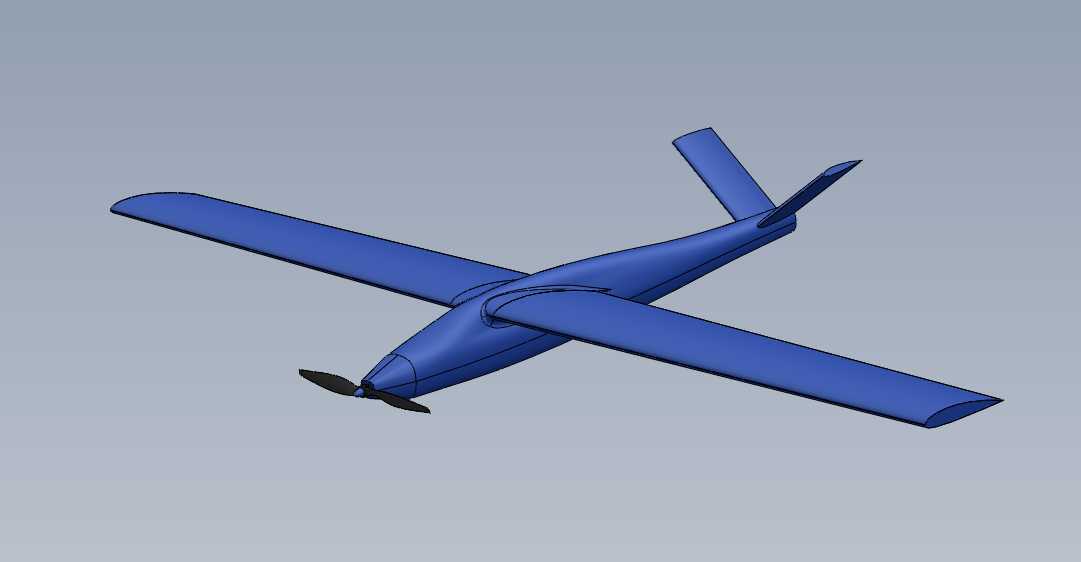

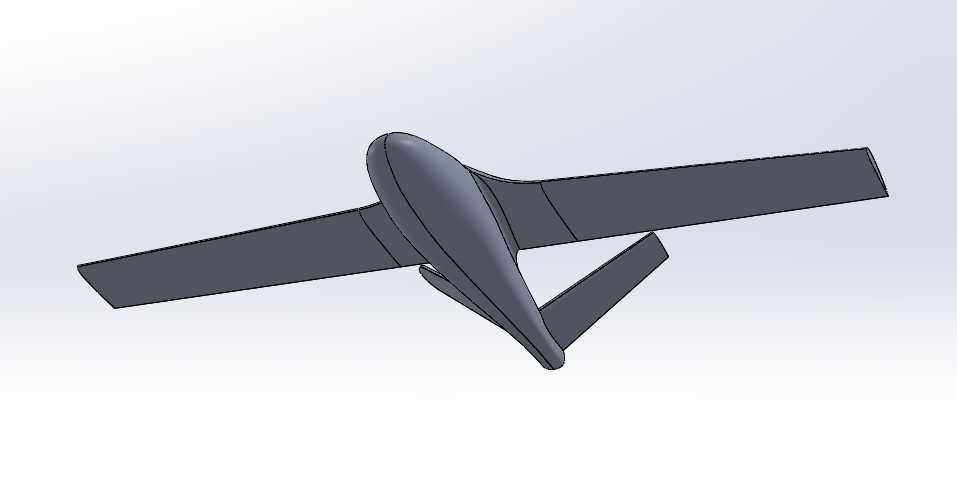

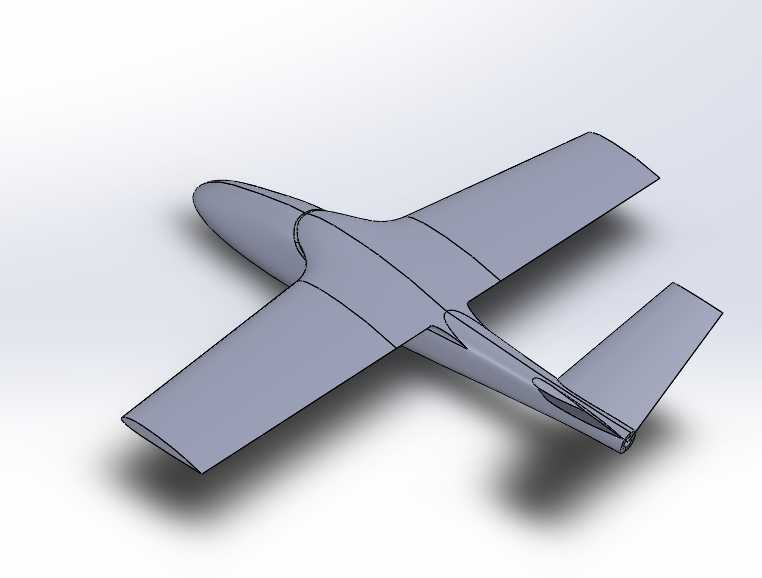

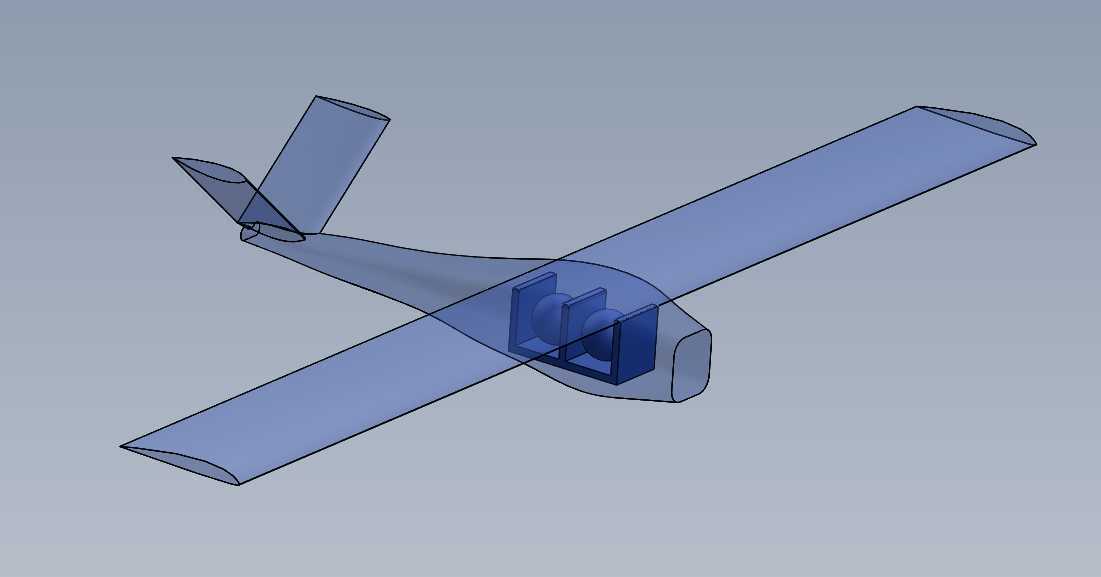

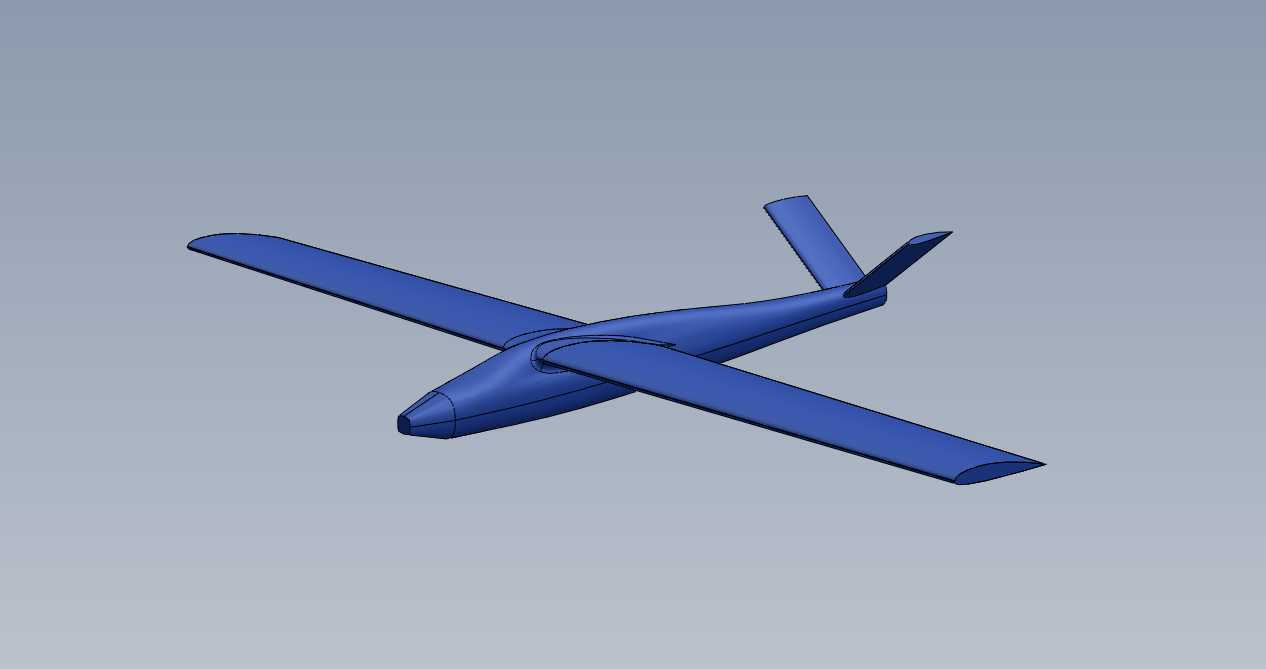

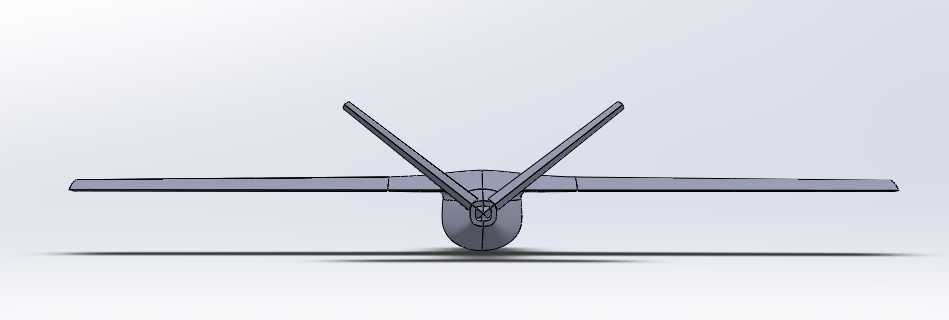

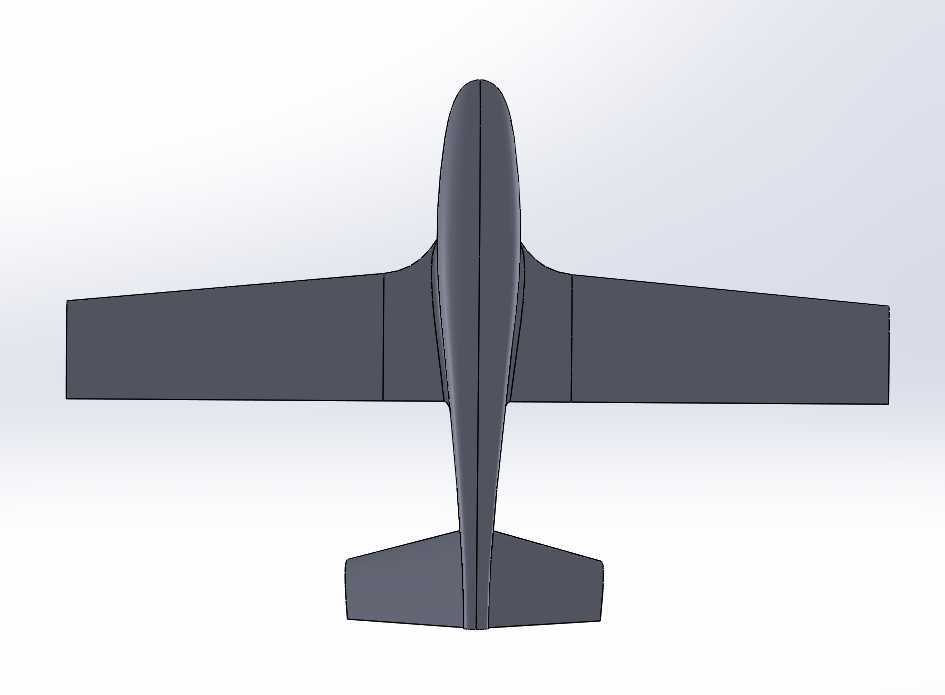

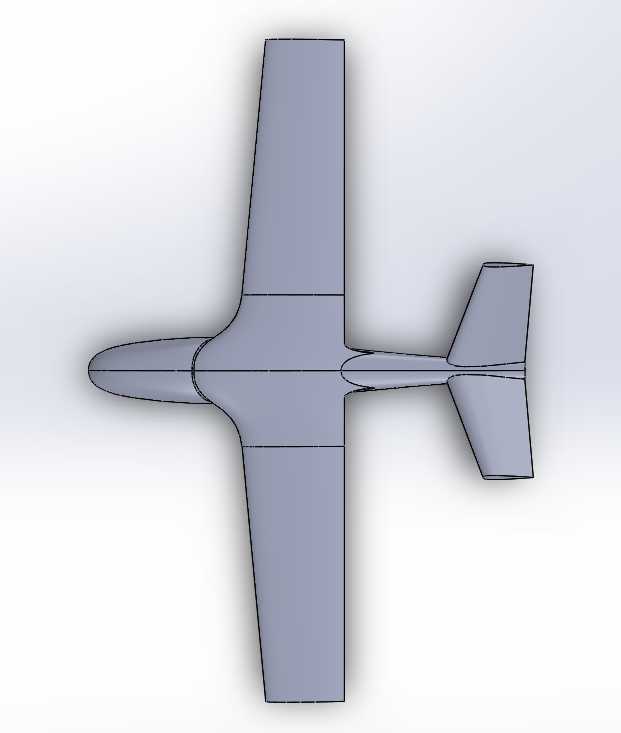

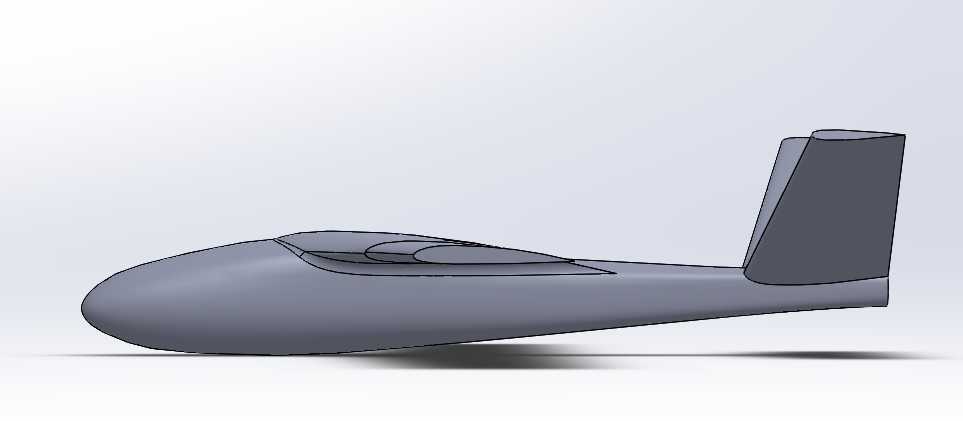

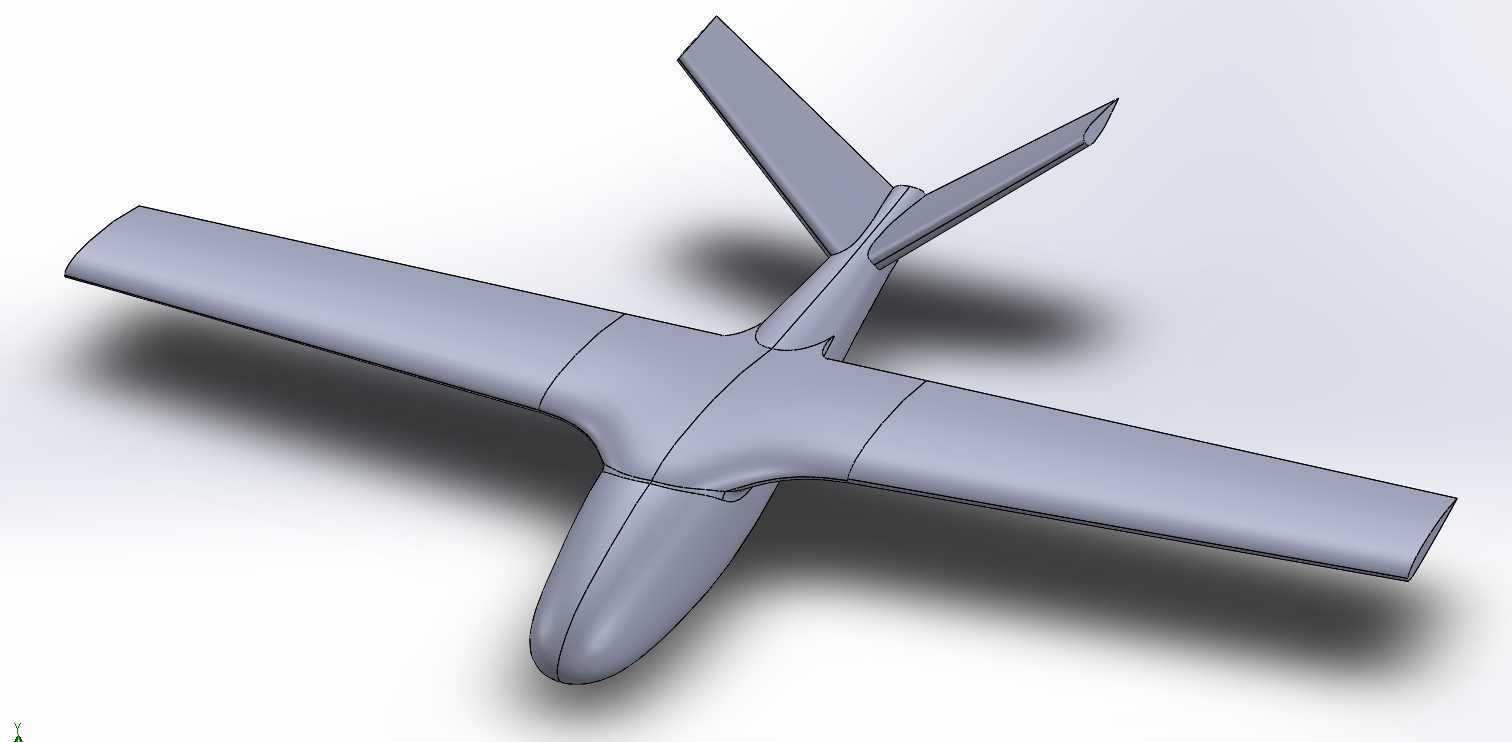

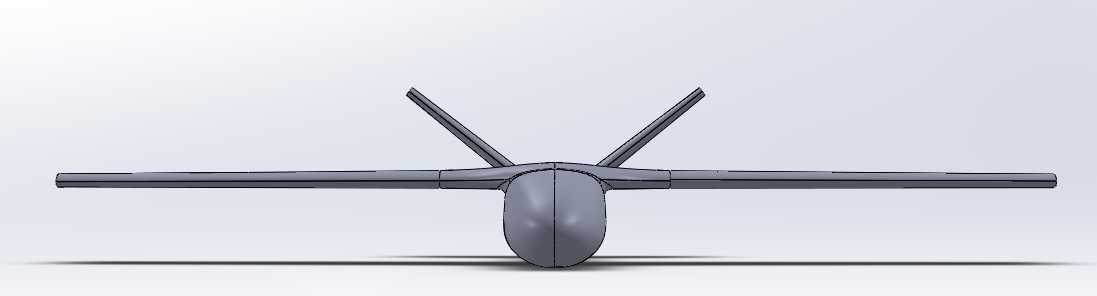

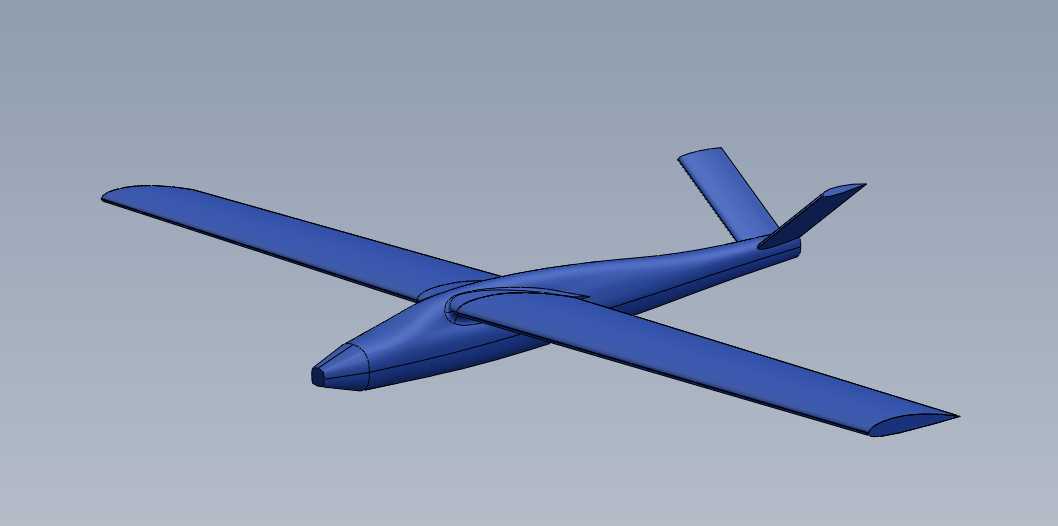

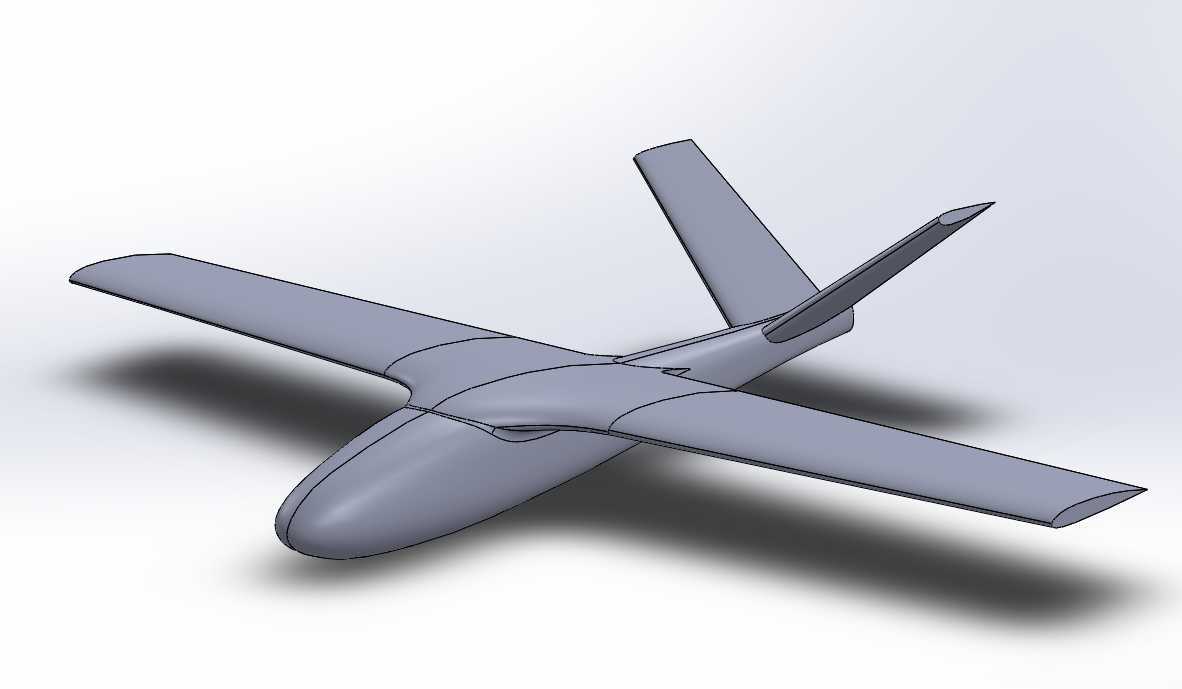

这款固定翼无人飞行器的结构设计，核心围绕长航时低空作业场景展开，在民用测绘、边境巡检、农林植保作业、应急灾情勘察等场景中，这类布局的飞行器相比多旋翼机型，拥有更高的巡航效率与更长的留空时间，能够覆盖更大的作业半径，适配大范围线状、面状作业任务的需求。从整体布局来看，采用了上单翼与V型尾翼的组合设计，上单翼布局能够让机身下部预留充足的载荷安装空间，不会被机翼结构遮挡任务载荷的观测视野，同时机翼与机身的连接结构布置在机身上部，也能降低机身下部的结构凸起，减少飞行过程中的气动干扰。V型尾翼的设计替代了传统的平尾与垂尾分离结构，在保证航向与俯仰操纵效率的前提下，减少了尾翼结构的零件数量，降低整体结构重量，同时也能减少尾翼部分的雷达反射截面积，适配部分需要低探测性的作业场景。机身采用流线型纺锤体设计，机头位置预留了任务载荷与航电设备的安装舱段，能够根据不同作业需求换装光学摄像模块、红外热成像模块、多光谱测绘传感器等不同设备，舱段的安装边界做了统一的法兰定位设计，更换载荷时不需要对机身主结构做二次修改，只需要匹配对应的安装支架即可完成快速换装。机翼采用大展弦比平直翼设计，翼型选择了低速高升阻比的层流翼型，在低空低速巡航状态下能够获得更高的升阻比，降低巡航阶段的动力消耗，机翼与机身的连接采用快拆结构设计，拆分后能够装入标准的航空运输箱，方便外场作业时的转场运输，机翼内部预留了燃油箱或者动力电池的安装空间，能够根据动力系统的选型灵活调整配重位置，保证整机的重心始终处于设计允许的范围内。尾撑结构与机身尾部一体化成型，尾翼的操纵舵面做了翼身融合过渡处理，减少舵面转动时的气流分离，提升操纵的线性度，避免低速飞行时出现舵面失稳的问题。整机的安装边界充分考虑了外场作业的维护需求，所有航电设备的检修口都布置在机身侧面与腹部，不需要拆解机翼或者主承力结构就能够完成设备检修与线路排查，起落架采用了机腹滑橇式设计，能够在平整草地、硬化路面、简易土跑道上完成起降，不需要专用的起降跑道支持，进一步提升了外场作业的适配性。在结构强度设计上，主承力结构的载荷边界按照5g过载的作业工况做了冗余设计，能够应对作业过程中突发的紊流气流冲击，机翼的翼尖部分做了切尖处理，减少翼尖涡流带来的诱导阻力，同时也能避免翼尖擦碰造成的结构损坏。
