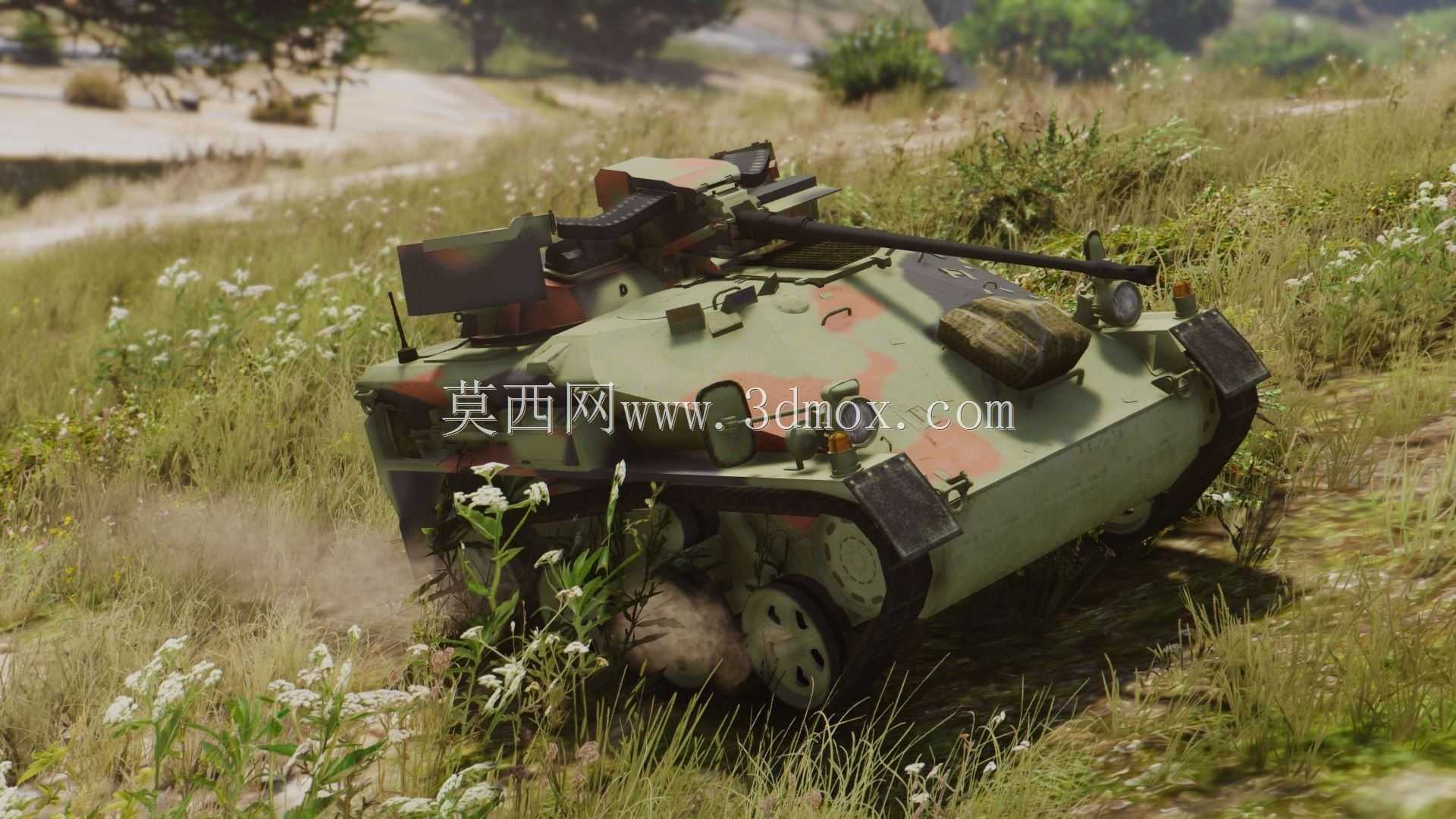

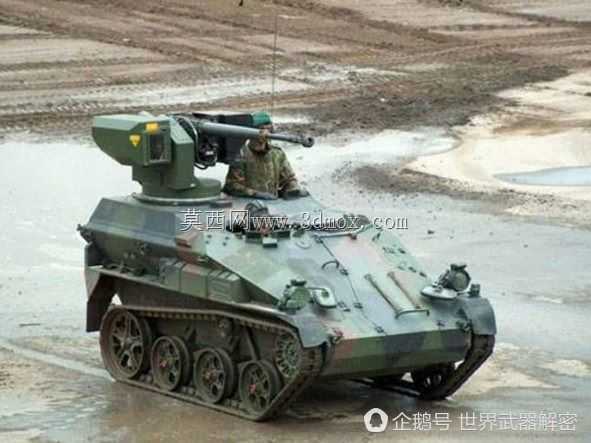

维塞尔履带式坦克猎手作战装备结构

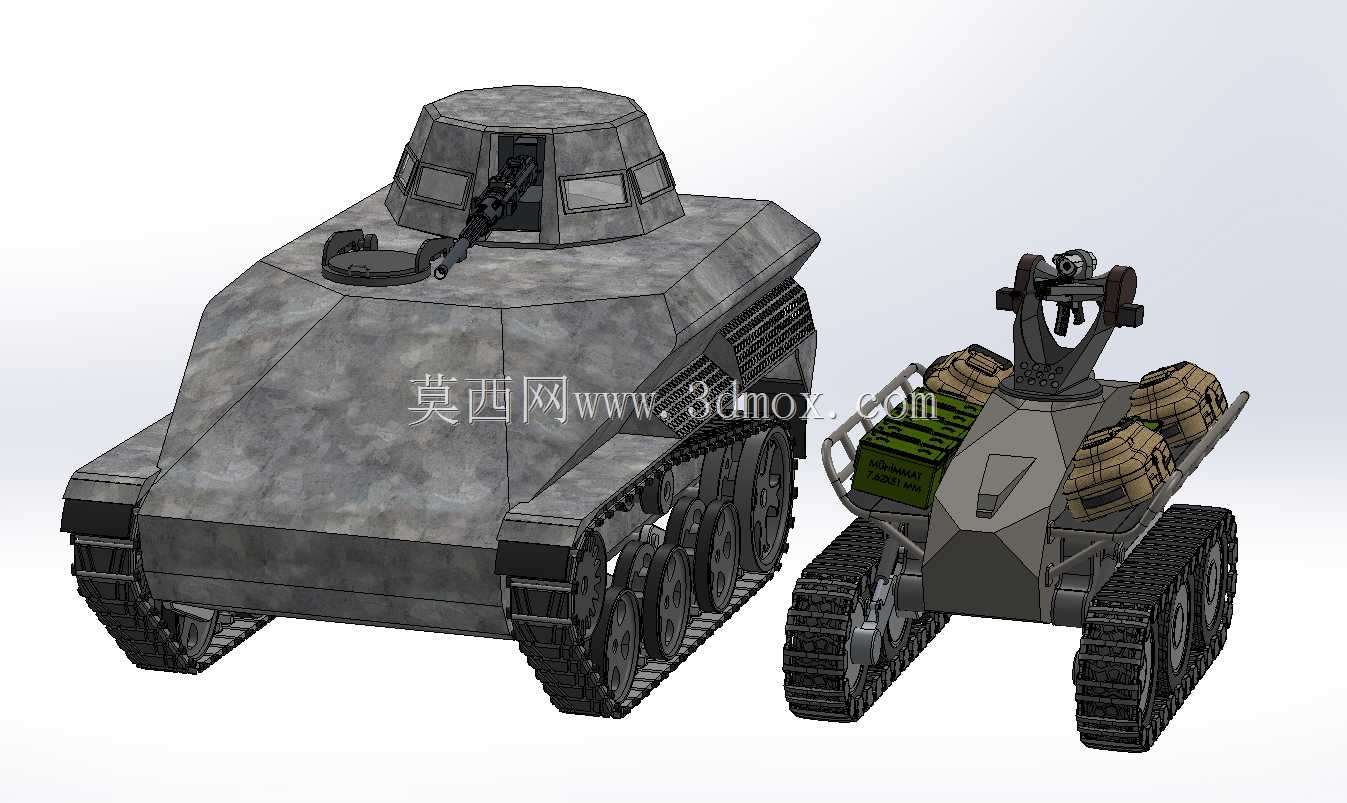

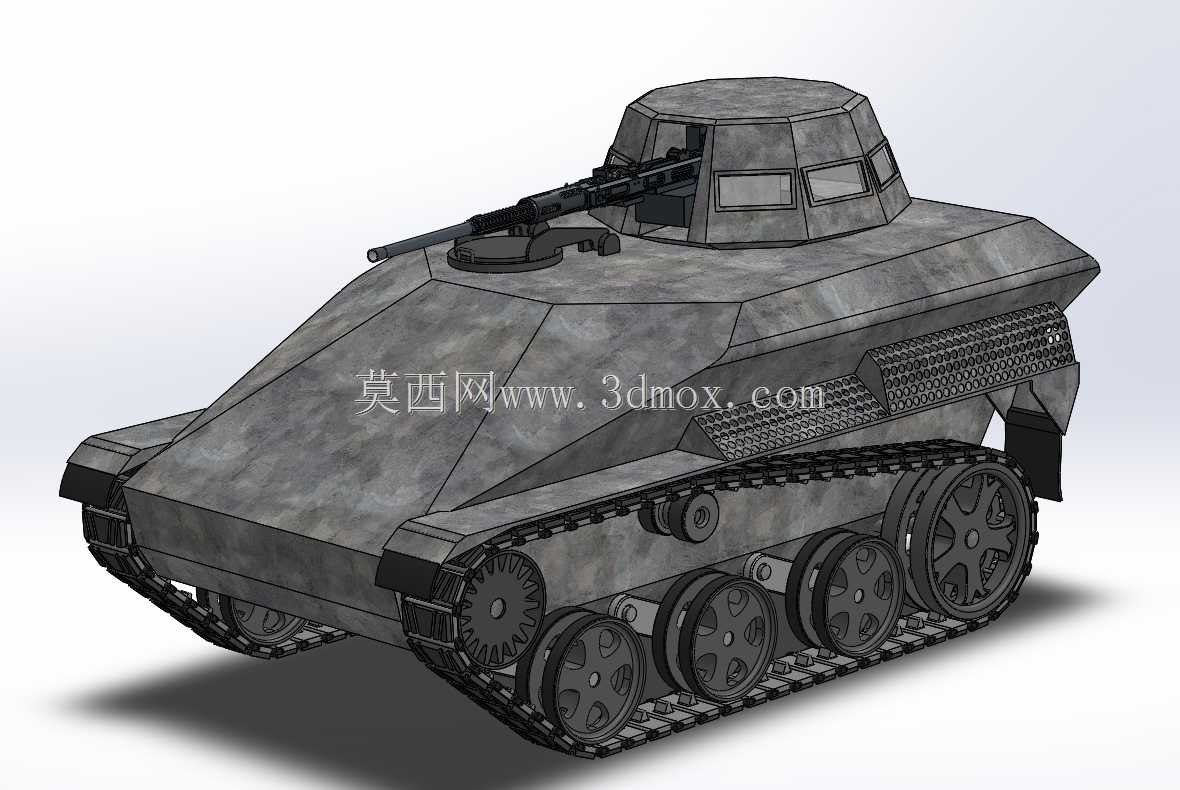

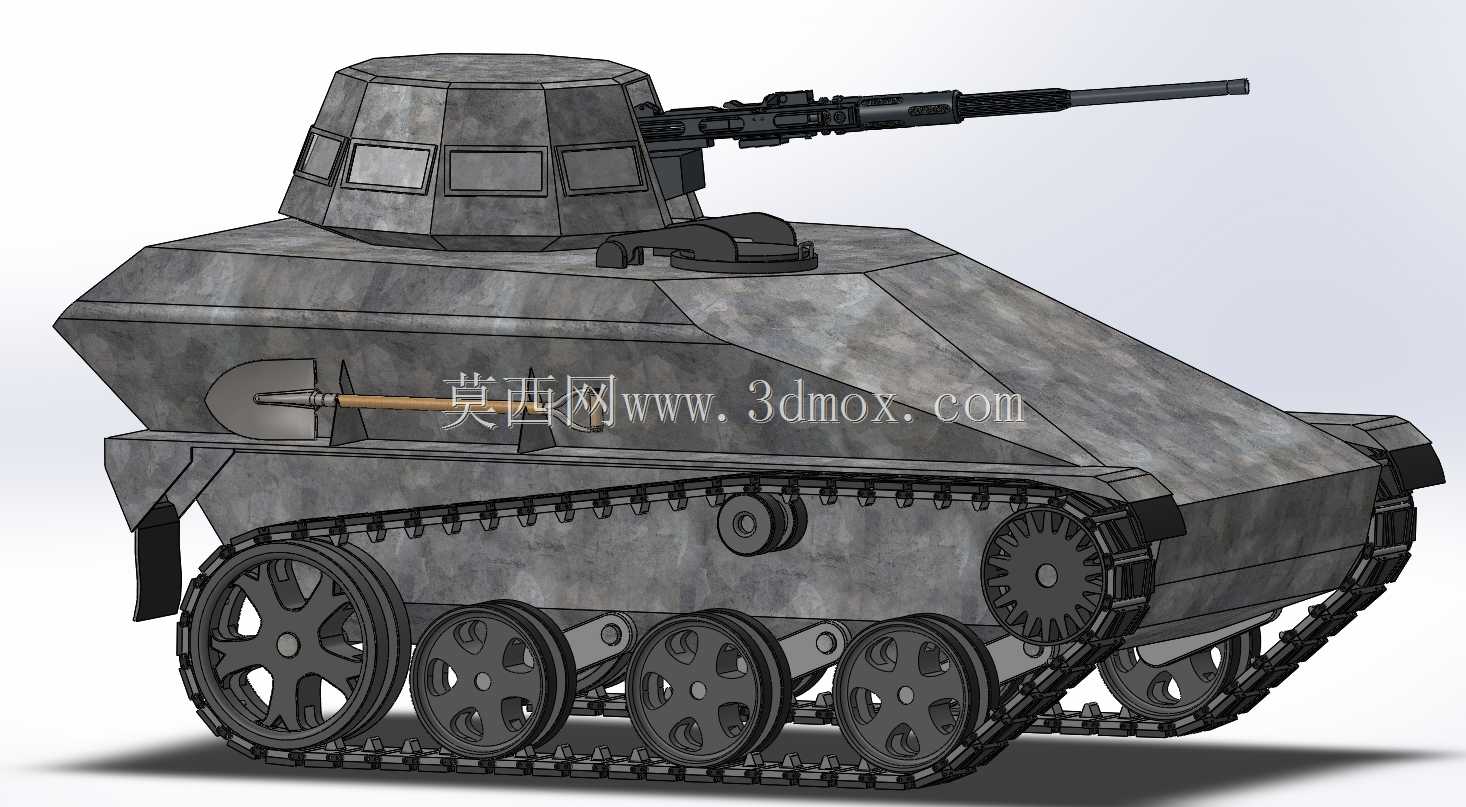

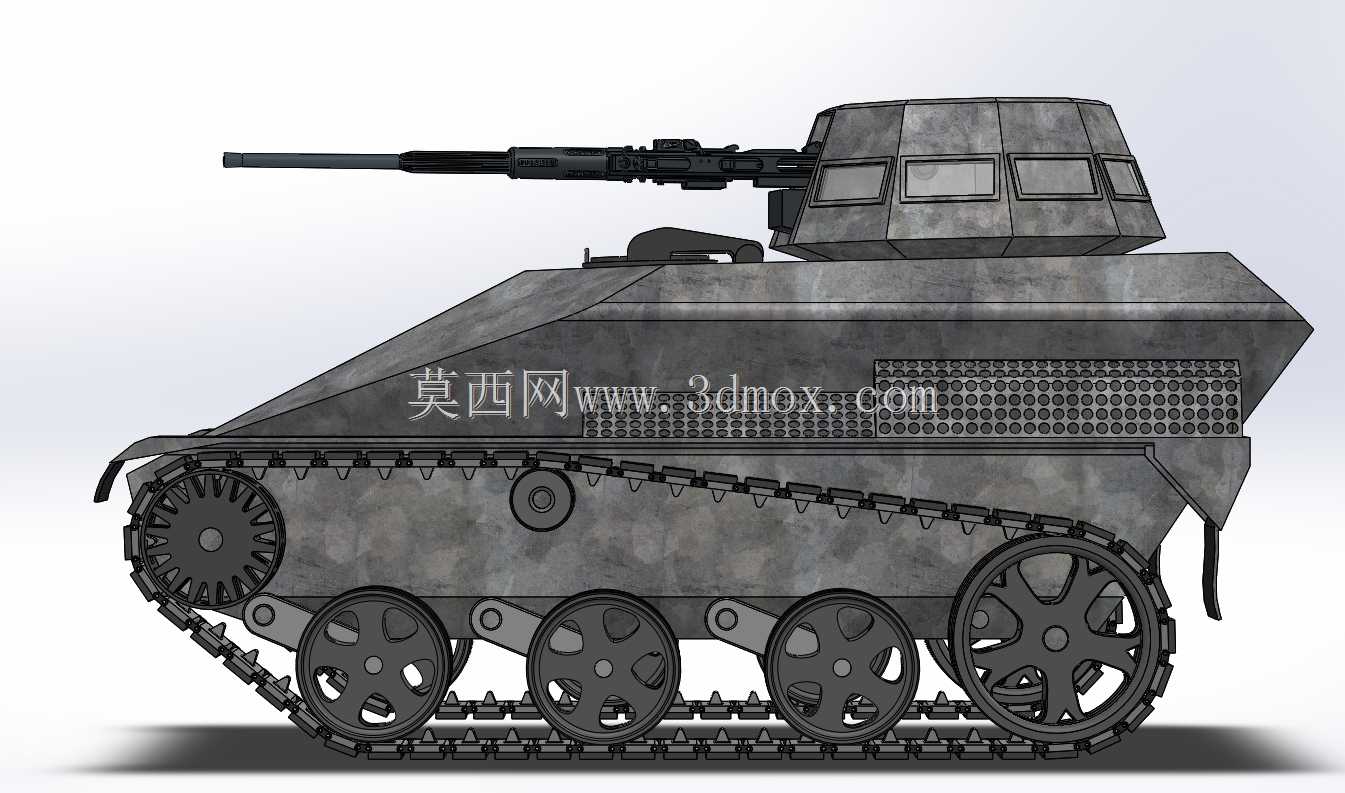

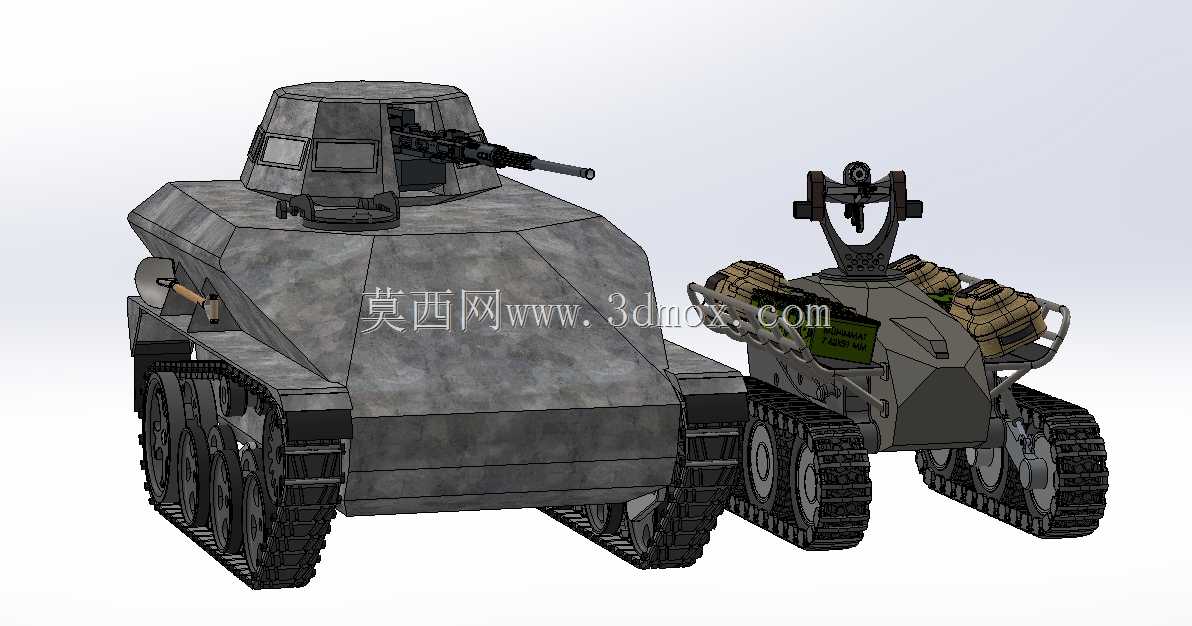

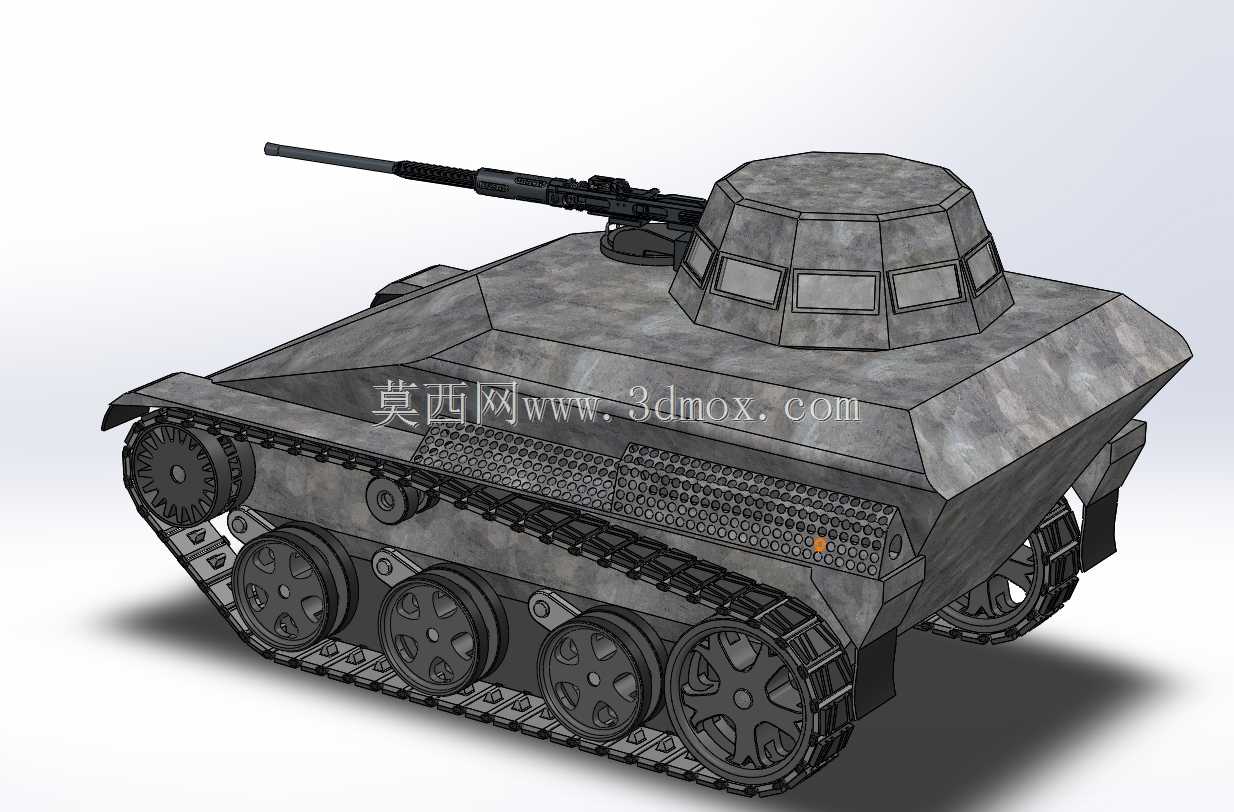

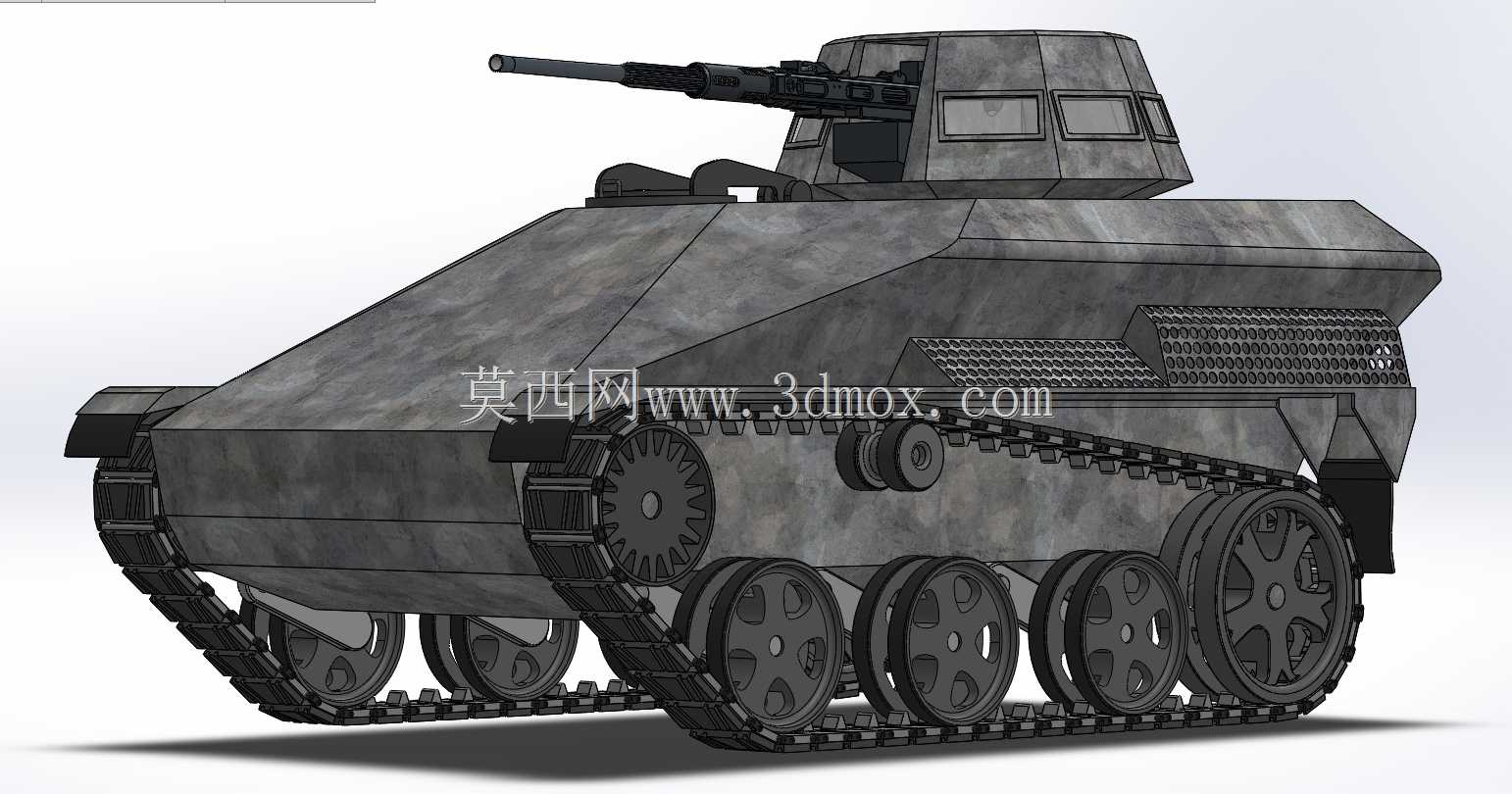

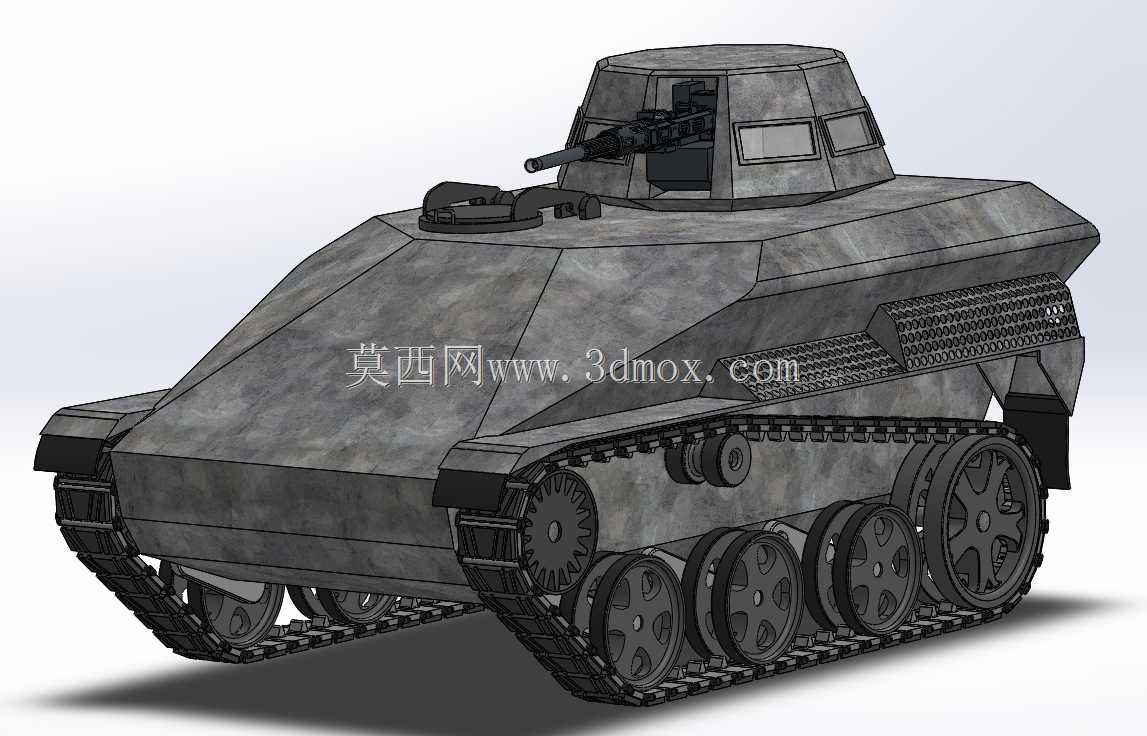

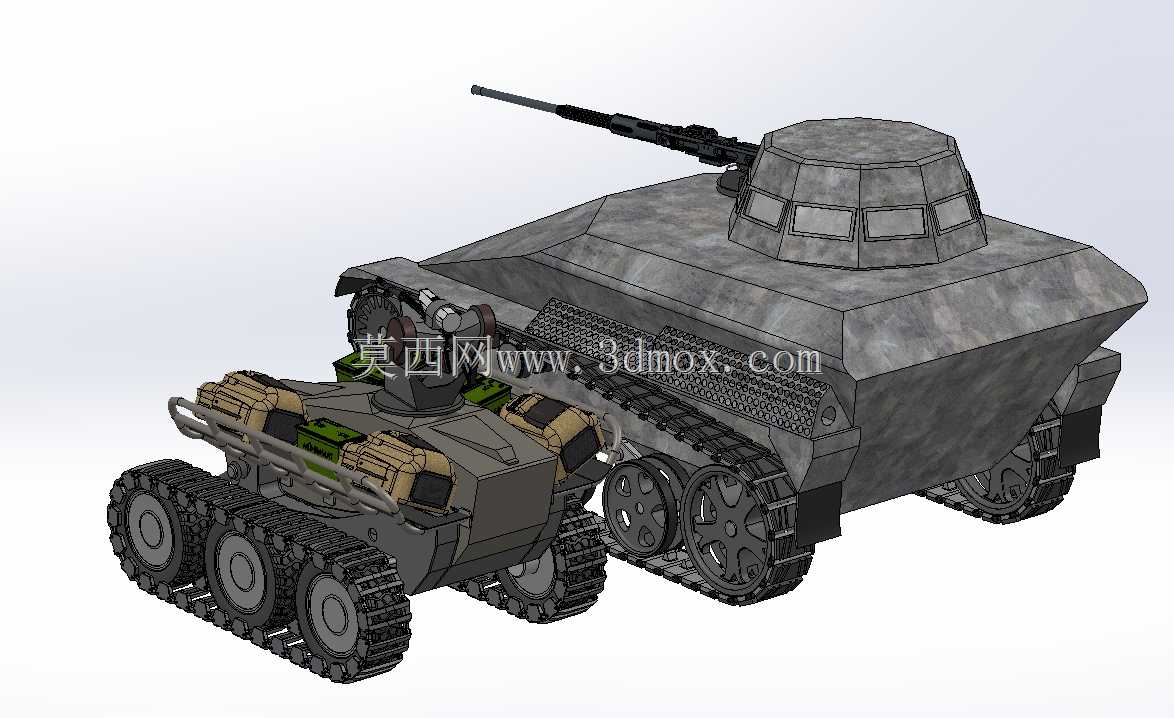

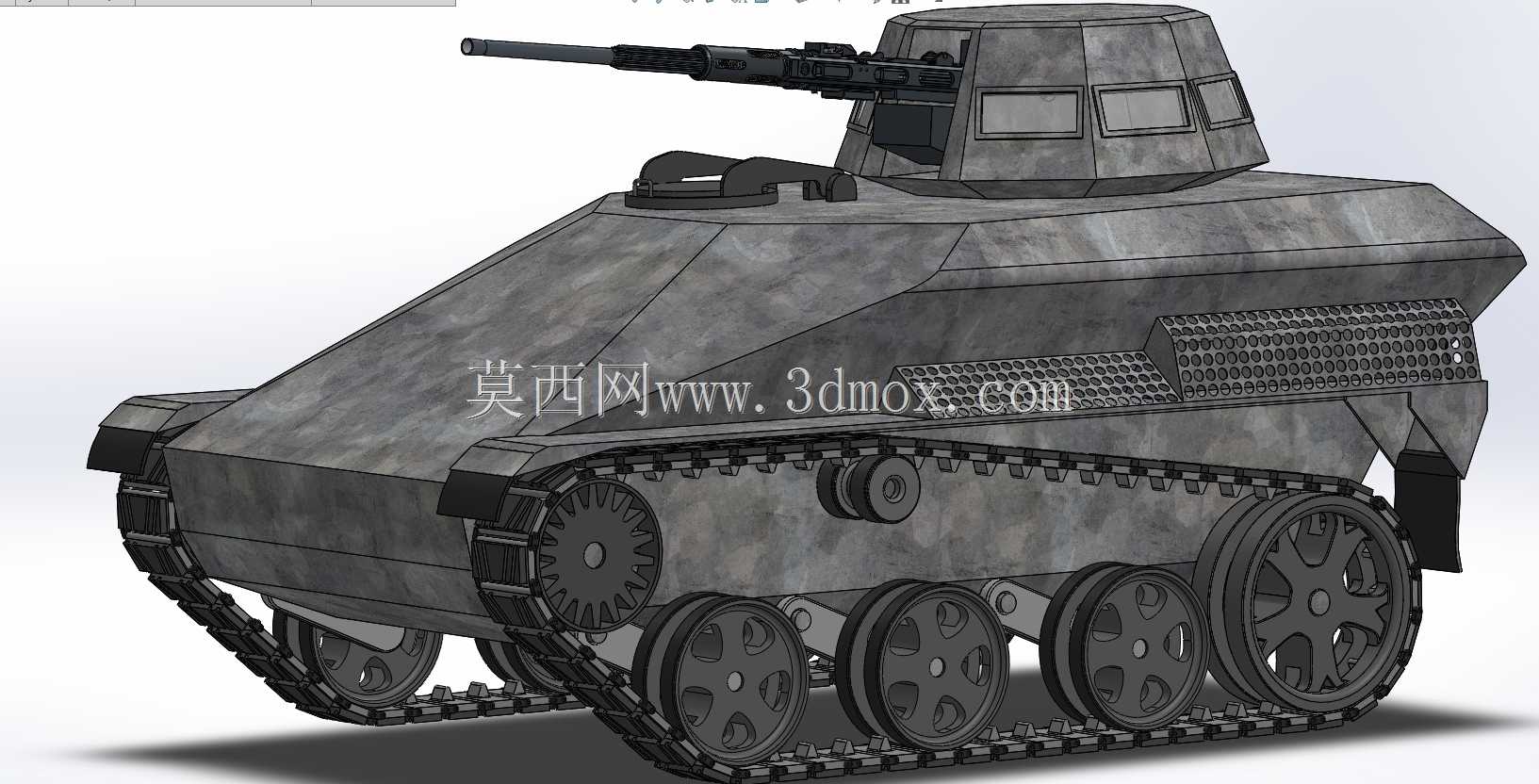

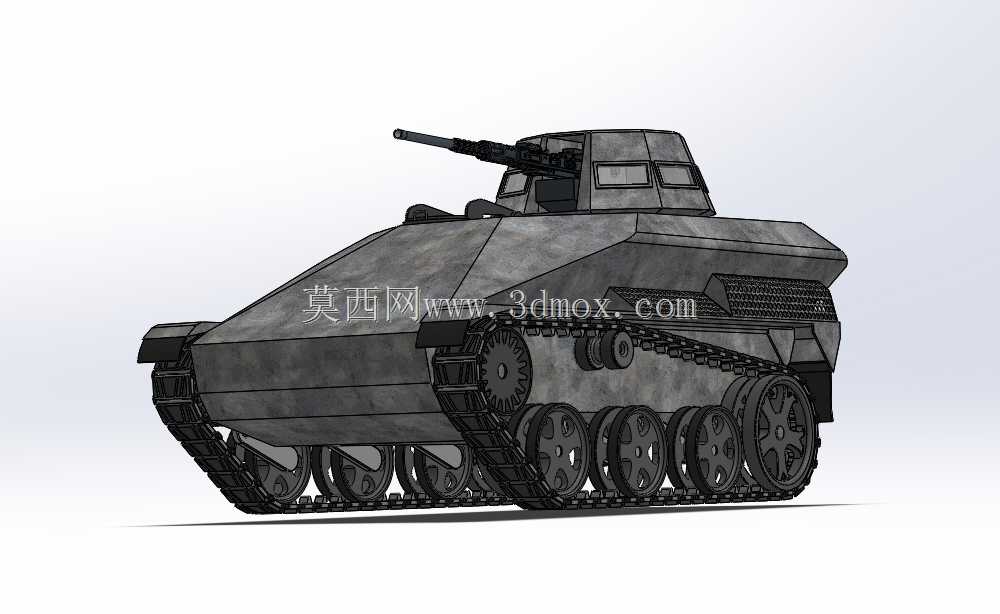

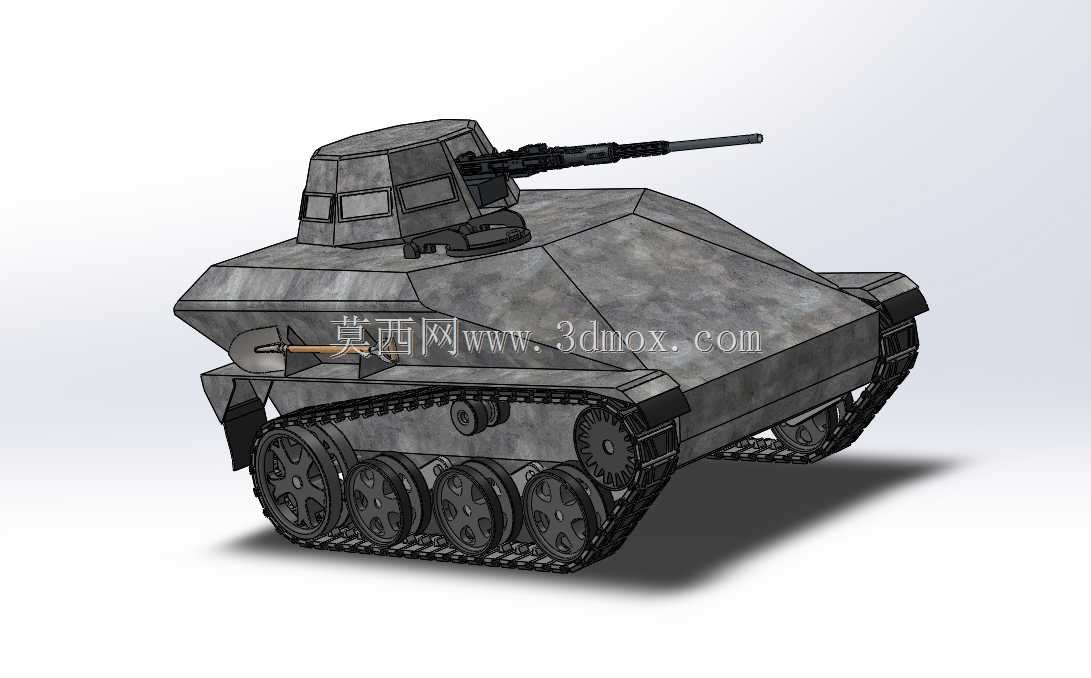

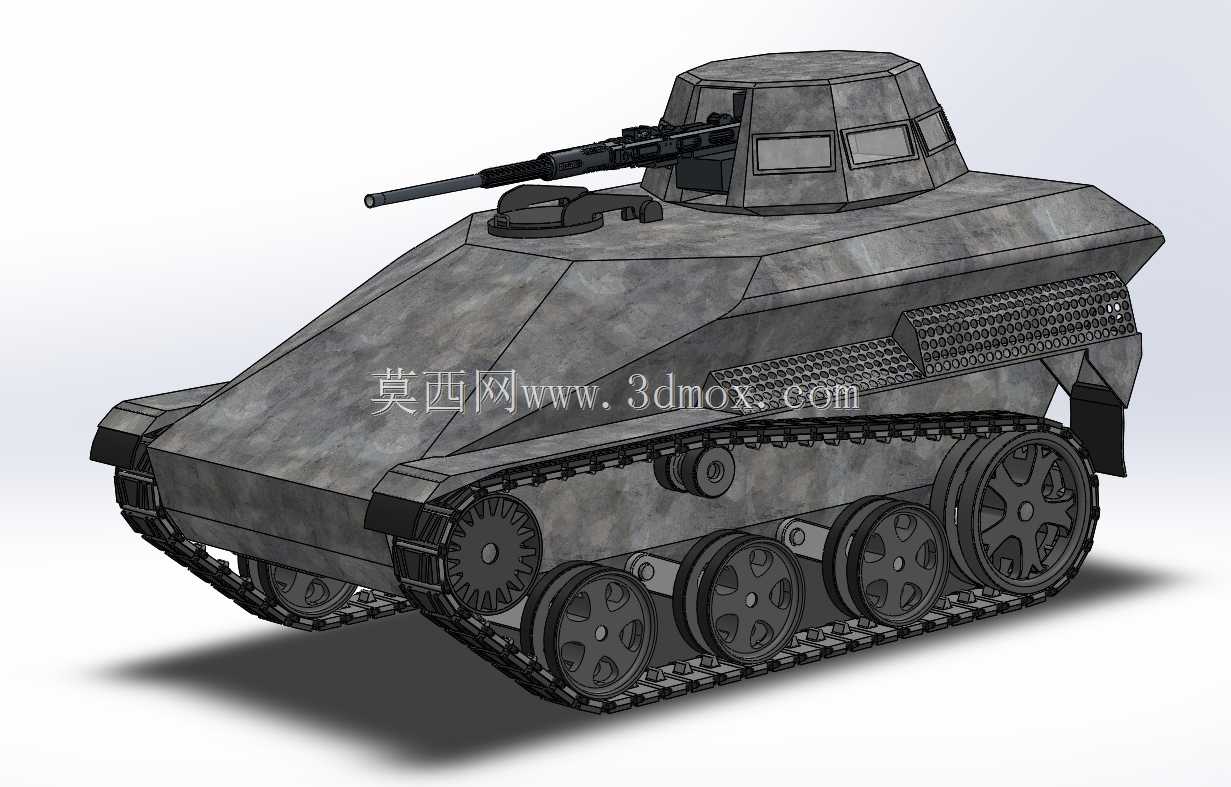

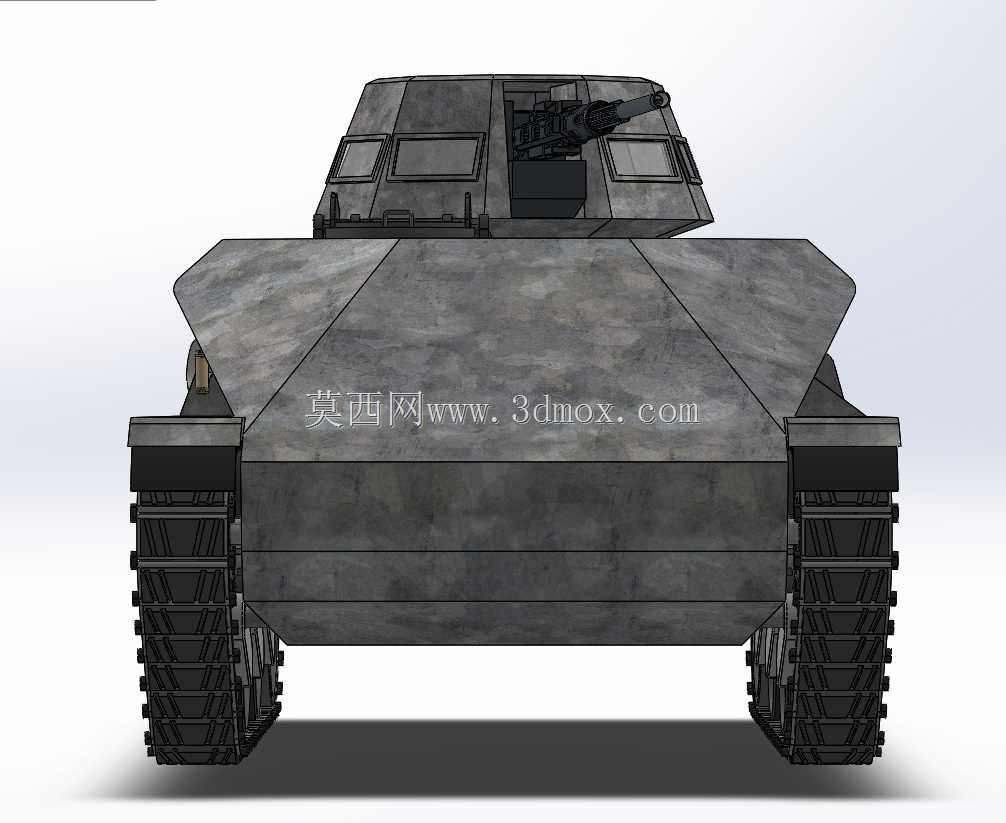

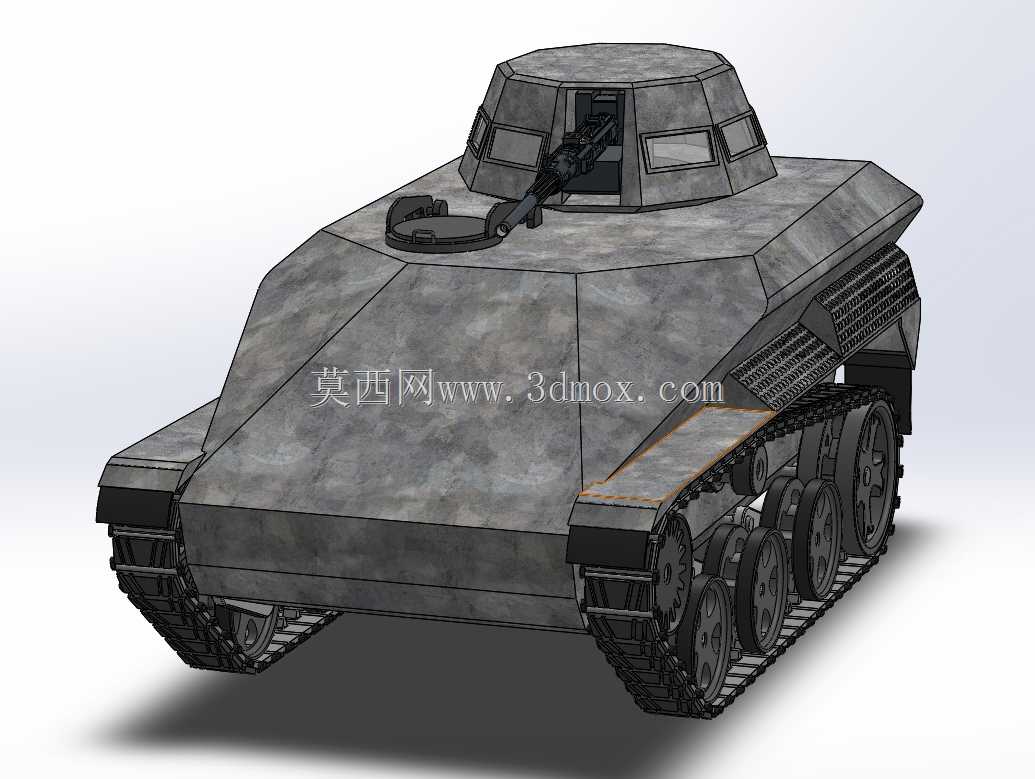

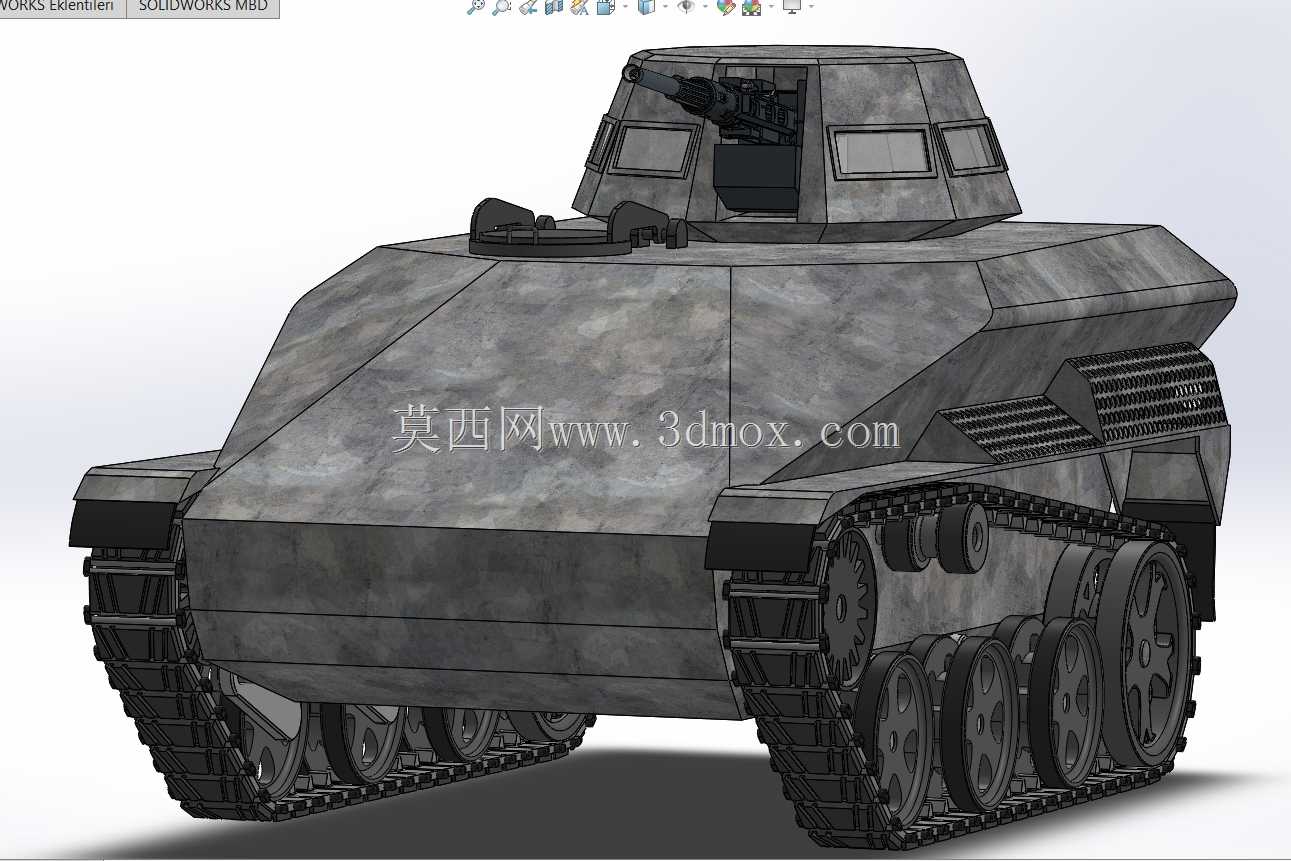

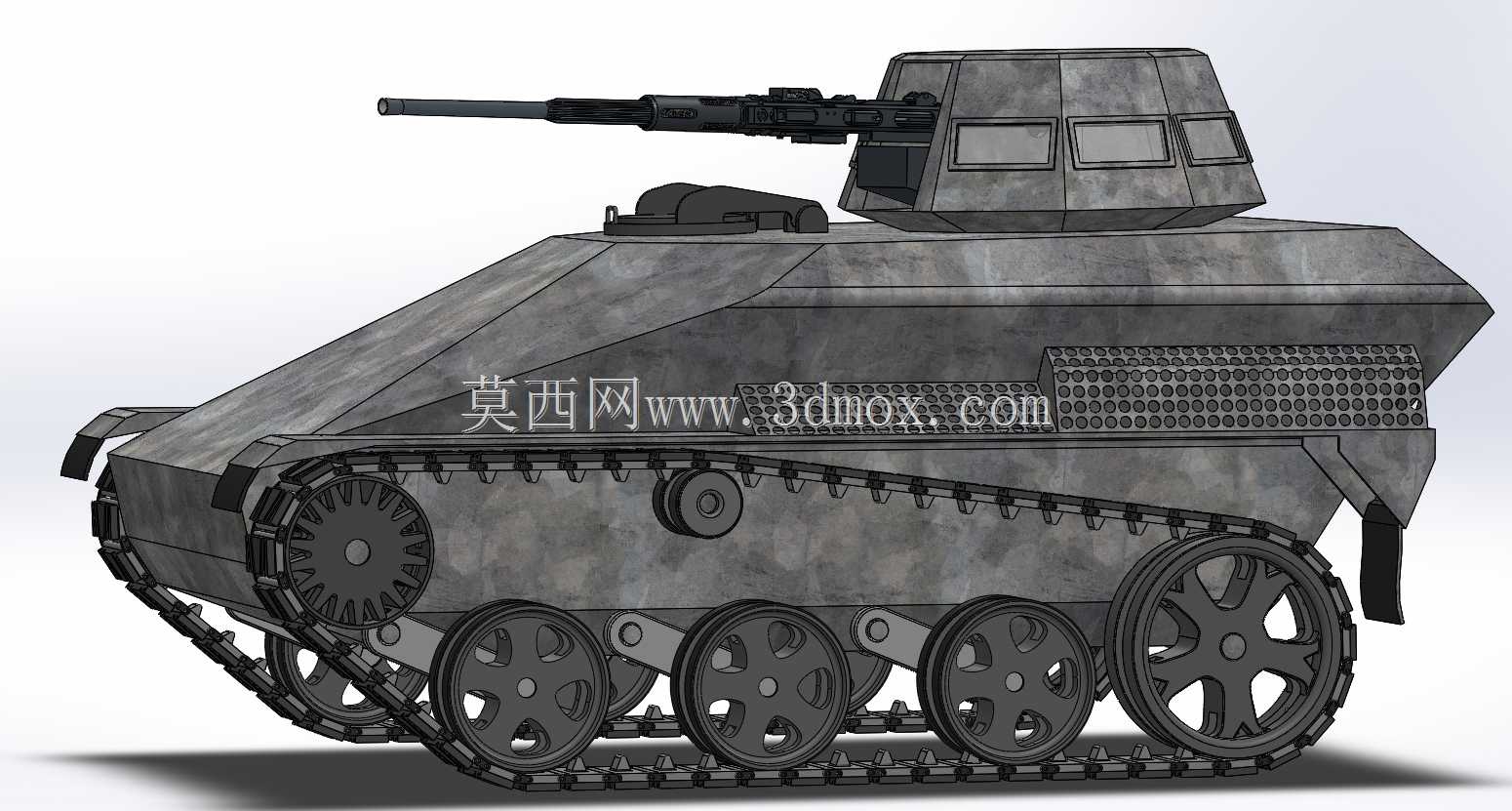

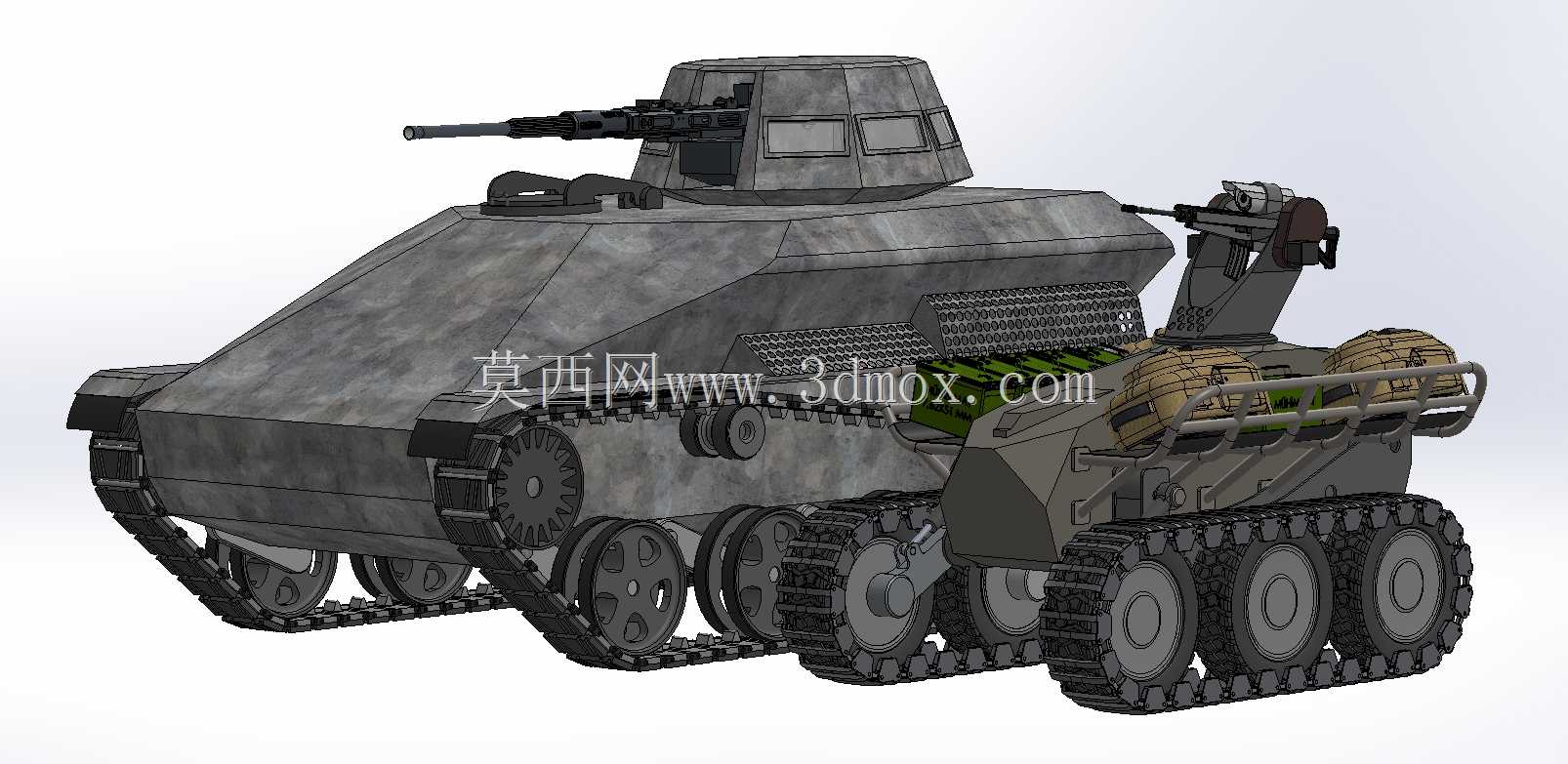

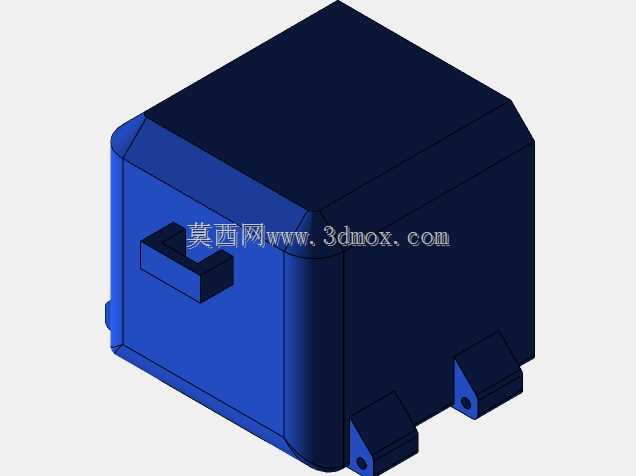

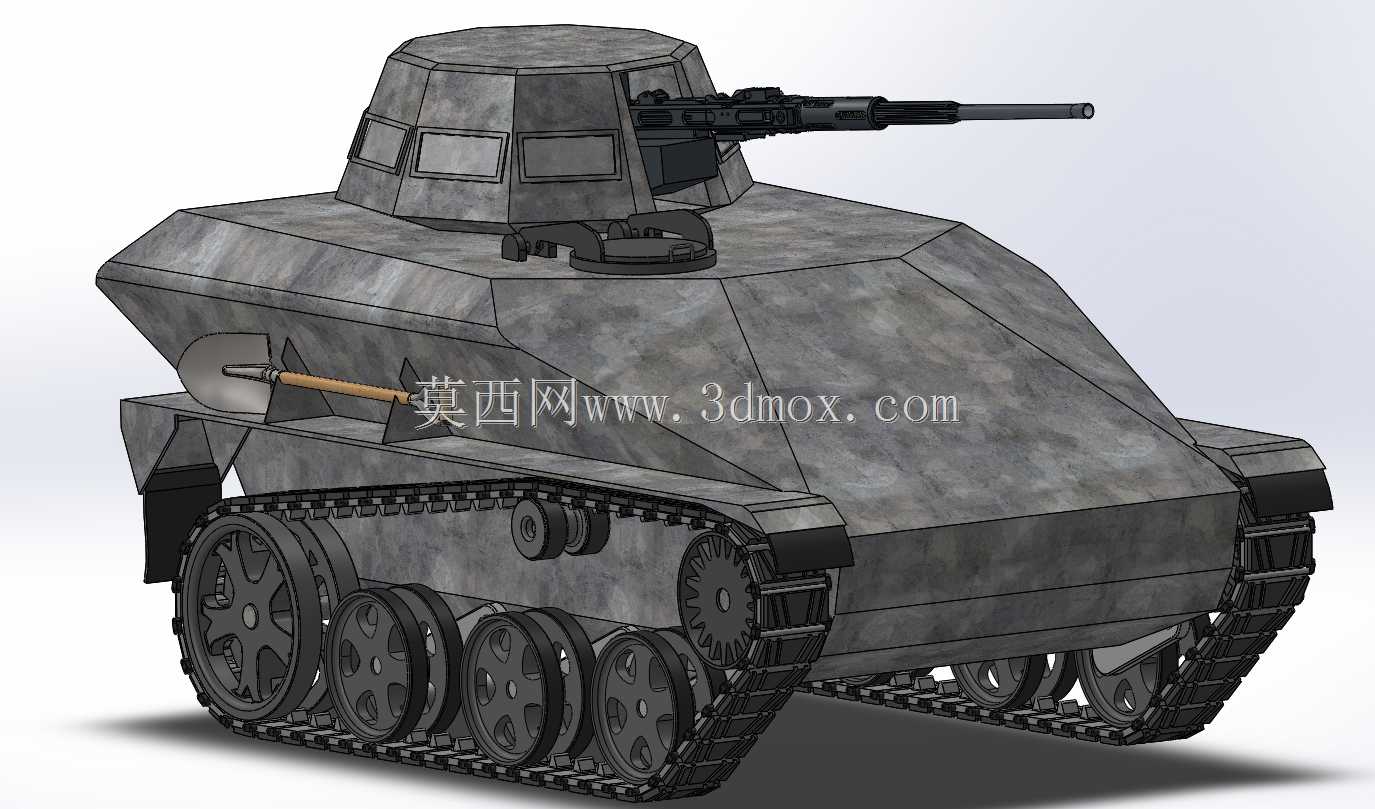

这款履带式装甲作战载具的三维结构设计，核心围绕前线快速突击、反装甲支援的战术场景展开，整体采用全焊接倾斜装甲车体布局，倾斜角度经过反复校核，在控制整车重量的前提下最大化提升跳弹概率，适配轻装单位快速穿插的作战需求。行走部分采用单销式履带搭配五对小直径负重轮的布局，前置主动轮、后置诱导轮的排布，既压缩了整车长度，也能在复杂泥泞、碎石路面保持足够的抓地力，履带板的啮合齿孔与主动轮齿圈的配合间隙预留了泥沙淤积的冗余量，避免野外环境下卡滞故障。上部炮塔采用多面焊接的多面体结构，侧面预留的观察窗采用内嵌式安装边界，避免突出结构被流弹击中破损，主武器搭载的20毫米机关炮采用外置摇架设计，俯仰机构的转动轴位置做了密封防护处理，适配野外多尘、多雨的使用环境。车体上部的格栅结构为动力舱的散热通风口，格栅间隙经过尺寸校核，既能保证足够的通风量满足动力系统散热需求，也能阻挡大块碎石、树枝飞入舱内损坏动力部件。整车的外形尺寸控制严格，宽度适配小型运输机的货舱装载边界，高度满足低空空投的尺寸限制，整车重心经过配平计算，在30度侧倾坡面行驶时不会发生侧翻，悬挂系统采用扭杆式独立悬挂，每个负重轮的行程都做了限位设计，在高速越野时能吸收大部分路面冲击，保证车载武器的射击稳定性。设计过程中优先考虑了战场维修的便捷性，履带板采用统一规格的快拆结构，负重轮的安装轴采用通用紧固件，前线维修时不需要特殊工装就能完成易损件更换。车体前部的倾斜装甲板预留了附加装甲的安装孔位，可根据作战需求加挂不同防护等级的附加装甲模块，不需要改动主体结构就能提升防护能力。炮塔的旋转机构采用齿圈式传动，转动阻尼经过调校，既保证手动转动时的轻便性，也能在越野行进时保持炮塔指向稳定，武器的供弹通道从炮塔内部直通车体弹药舱，供弹路径做了圆滑过渡，避免供弹过程中出现卡弹故障。车体后部预留了乘员进出的舱门边界，舱门的密封胶条安装槽在结构设计时一体成型，保证涉水行驶时的水密性，整车的电气线路走线全部采用车体内部的预埋线槽，避免线路外露被弹片损坏。
