NEMA23步进电机精密结构设计

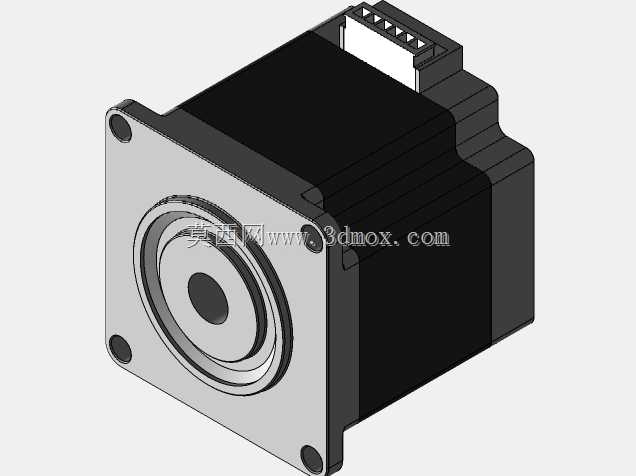

　　在自动化设备的布局设计阶段，驱动元件的安装边界往往直接决定整机框架的最小尺寸，这款NEMA23规格步进电机的三维结构，完整还原了量产机型的所有装配特征，从前端法兰的安装孔位到后端出线座的凸起轮廓，每一处尺寸都对应实物的真实公差区间，不需要设计人员再反复对照样本手册核对干涉风险。

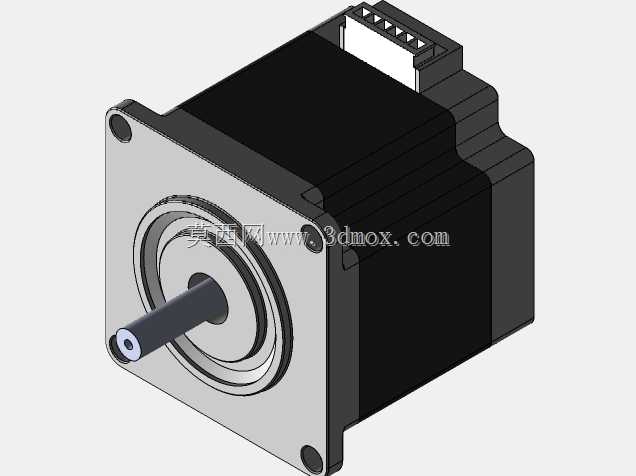

　　从实际应用场景来看，这类电机广泛出现在中小型数控设备的进给轴、3D打印机的运动模组、包装机械的分度送料机构以及自动化流水线的定位工位中，它依靠脉冲信号实现角位移的精准控制，不需要额外的位置反馈元件就能完成开环定位，在负载扭矩匹配的工况下，控制逻辑简单且长期运行稳定性出色。模型里清晰呈现了定子壳体的叠压结构、输出轴的轴伸长度与键槽特征，前端法兰的四个安装孔采用标准NEMA法兰布局，孔距与止口尺寸完全符合行业通用规范，设计人员在做安装板建模时，可以直接提取模型上的孔位坐标进行打孔，省去了手动测绘的步骤。

　　设计这款电机的结构时，需要兼顾散热性能与机身刚性，方形的外壳带有多道轴向散热筋，既增加了壳体与空气的接触面积，也强化了机身的抗扭刚度，在电机频繁启停的工况下，外壳的散热筋能够快速将绕组产生的热量传导出去，避免内部磁钢因为高温出现退磁问题。输出轴采用双轴承支撑结构，从模型的剖面视角可以看到前后轴承的安装位置，这种支撑方式能够承受一定的径向负载，在搭配同步轮或者丝杠直连的场景下，轴端不会因为径向力出现偏摆，保证传动精度的长期稳定。

　　机身尾部的出线座做了凸起的限位结构，接线端子的排列方向与安装孔位的相对位置完全还原实物，在做设备布线规划时，可以提前预留出线空间，避免装配后出现线缆与周边结构件磕碰的问题。电机的整体长度与轴伸尺寸都在模型中做了1:1还原，在做设备总装时，可以直接将其调入装配体，与丝杠支座、联轴器、同步轮等传动部件进行配合，快速验证整套传动模组的同轴度与安装空间是否合理。对于结构设计从业者来说，这类标准件的精准三维模型能够大幅缩短设计周期，避免因为尺寸偏差导致后期装配出现干涉返工，在选型阶段也可以直接通过模型评估电机与周边结构的匹配度，让整机的布局更加紧凑合理。
