概念型隐身气动布局飞行器外观结构

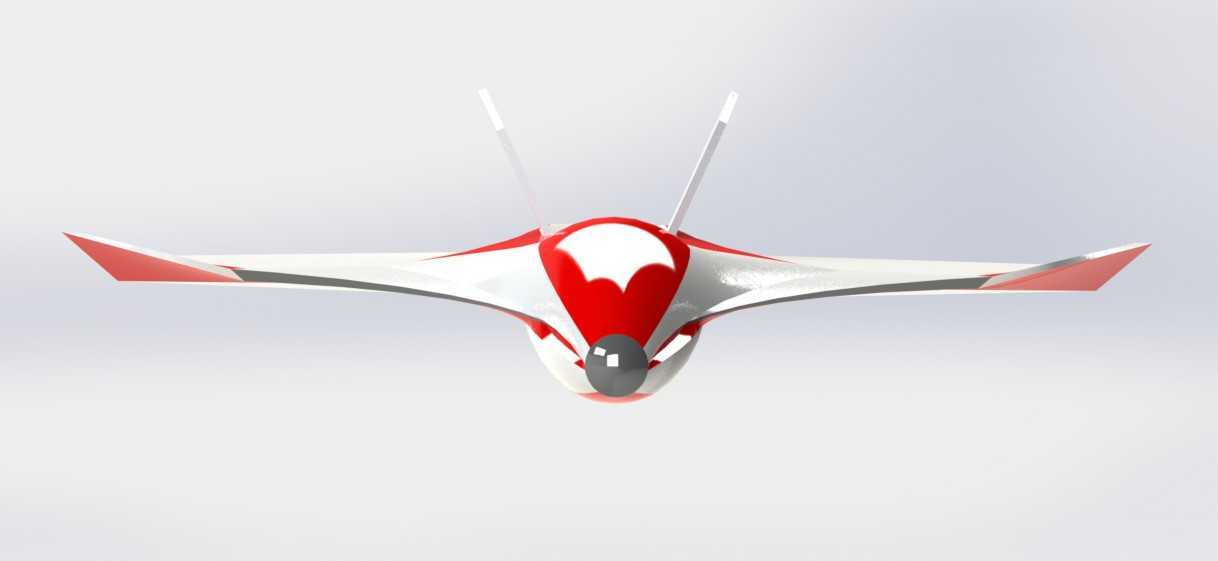

这款概念飞行器的整体设计围绕低空亚音速飞行场景的气动效率展开，在前期构型阶段就将翼身融合作为核心设计方向，没有采用传统民航机或军机的分段式机身机翼衔接结构，整个机身从机头段开始平滑过渡到主翼面，最大限度减少了气流在衔接位置产生的附面层分离，能有效降低飞行过程中的压差阻力。机头位置采用钝圆式整流设计，没有设置尖锐的激波锥结构，说明其设计定位并不针对超音速飞行工况，钝圆机头在亚音速状态下能让迎面气流更顺畅地沿机身上下表面分流，同时也能为前端的传感设备预留足够的安装空间，不会因为过度追求尖锐外形压缩内部设备的布置边界。

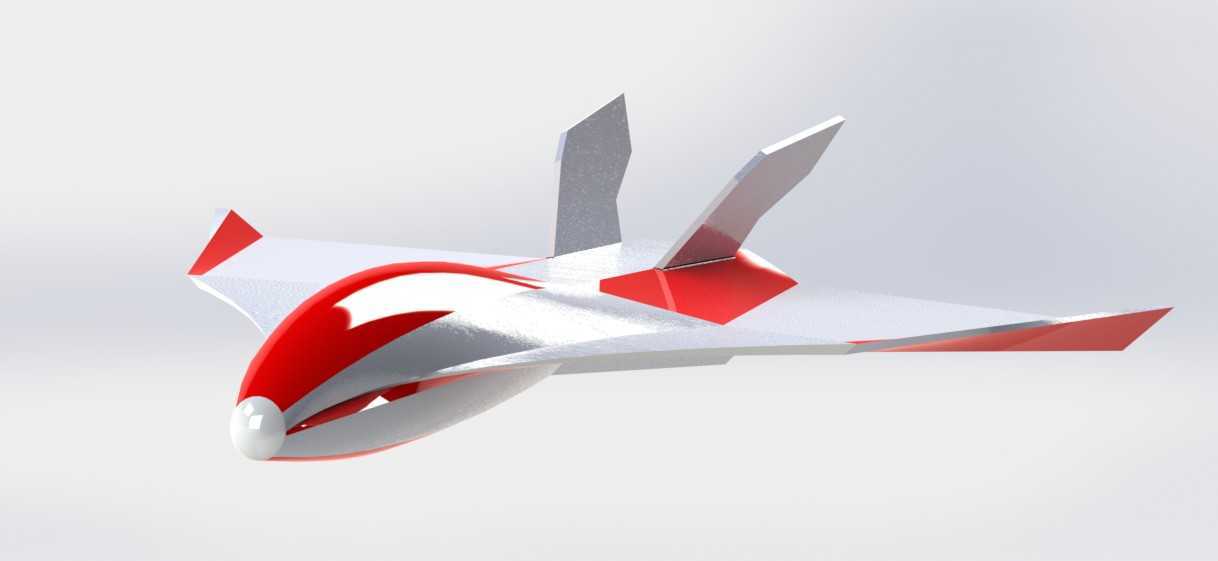

尾翼部分没有采用传统的垂直尾翼加水平尾翼的常规布局，而是选用了外倾式双垂尾结构，两个垂尾分别向机身外侧倾斜一定角度，这种设计一方面能在大迎角飞行状态下避开机身产生的气流遮蔽区，保证航向操纵的效率，另一方面倾斜的垂尾面可以将侧向入射的雷达波反射到非威胁方向，兼顾了低可探测性的设计需求。主翼的后缘设置了分段式操纵面，从翼根到翼尖的舵面弦长逐步变化，靠近机身的内侧舵面主要负责飞行过程中的增升控制，外侧舵面则配合垂尾完成滚转与航向的耦合操纵，能减少不同操纵面之间的气动干扰。

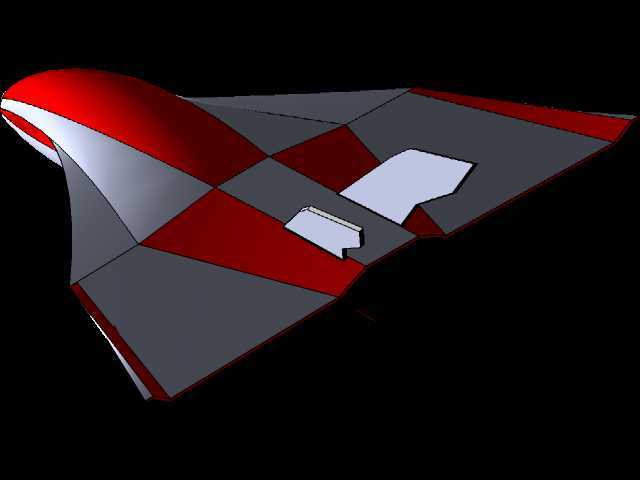

机身下部采用平滑的单腹面设计，没有设置外露的武器挂点或起落架鼓包，整个下表面保持连续的曲面形态，在起降阶段可以借助地效效应提升升阻比，适合在短距起降场景下使用。机身内部的空间布局沿纵轴划分，机头段预留了航电设备的安装舱位，中段是动力系统与燃油储存的核心区域，后段则布置操纵机构与尾翼的连接支座，各个舱段之间的分隔面都顺着气流方向设置，不会在机身内部形成突兀的结构断点。在进行三维结构建模时，整个外形曲面都采用G2连续的曲率过渡，没有出现曲率突变的折角，既保证了气动性能的连续性，也能降低后续结构开模或3D打印验证时的曲面处理难度，模型的各个翼面与机身的连接位置都做了厚度渐变处理，从翼根到翼尖的壁厚逐步减小，在保证结构强度的前提下控制整体重量，符合航空结构轻量化的设计原则。
