高功率火箭发动机剖面结构设计方案

在业余探空火箭、小型试验飞行器的动力系统搭建场景中，固体火箭发动机的结构合理性直接决定推力输出稳定性与飞行任务可靠性，本次呈现的高功率火箭发动机结构，可直接适配现有大推力箭体的动力段升级需求，无需对箭体主承力结构做大规模改动。从实际使用场景来看，这类发动机多用于海拔30km以内的低高度探测试验、高校航天类赛事参赛箭体动力段，以及业余航天爱好者的大推力箭体改装，核心作用是为箭体提供稳定的初始推力，将有效载荷推送至预定高度后完成分离动作。

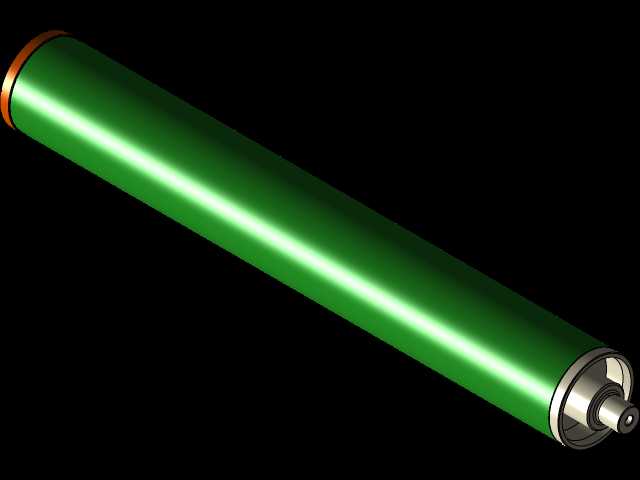

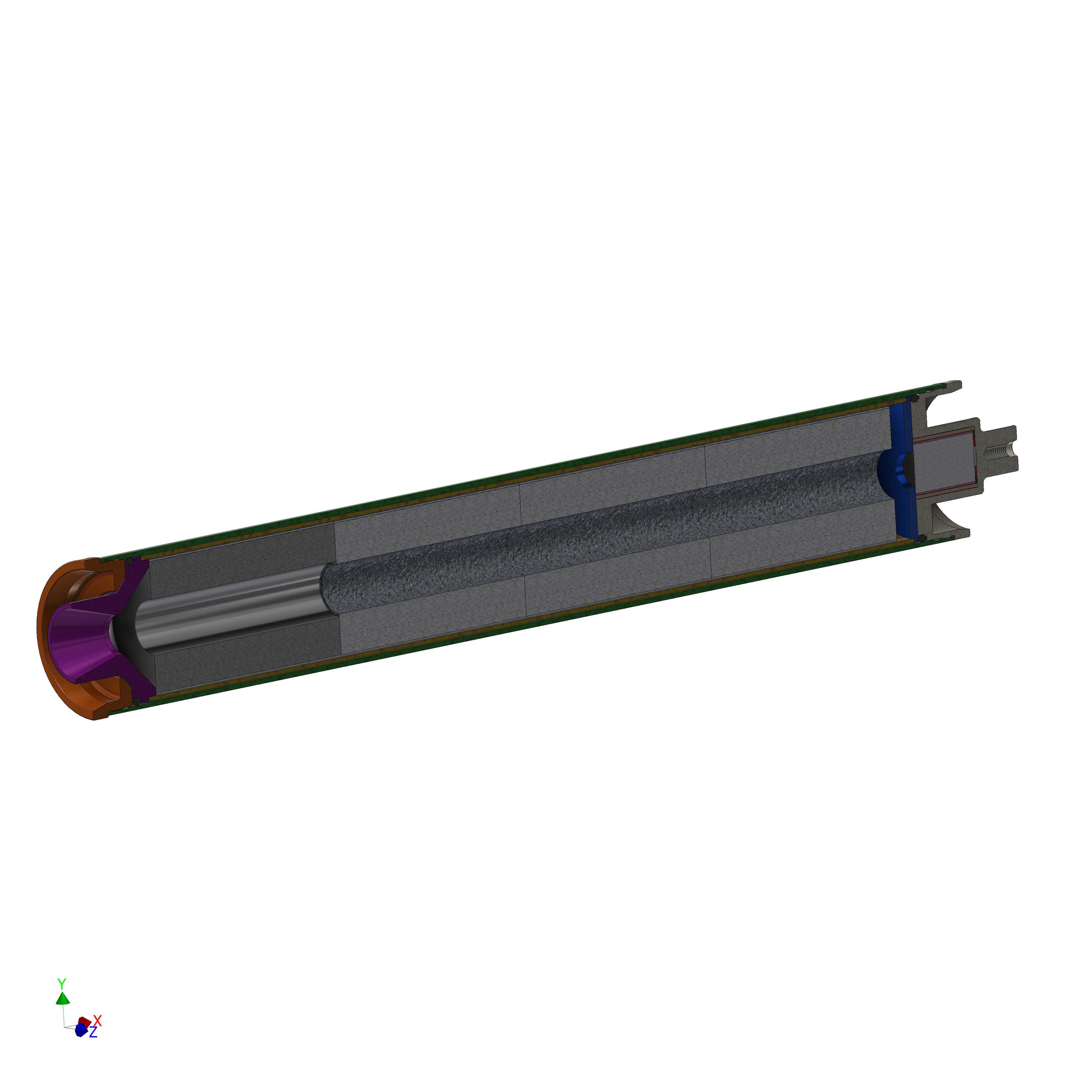

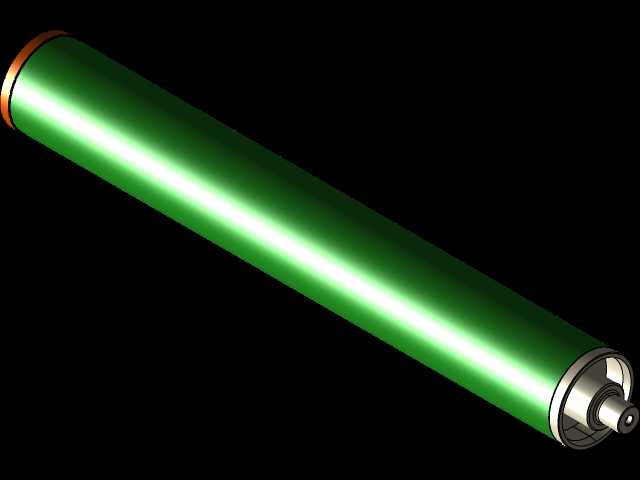

从结构设计逻辑来看，该发动机采用同轴贯通式布局，从头部喷注端到尾部喷管段的所有功能组件均沿中心轴线排布，最大限度降低推力偏心带来的飞行姿态扰动风险。内部推进剂药柱采用内孔燃烧构型，药柱与壳体之间设置隔热衬层，避免燃烧过程中高温燃气直接冲刷壳体内壁导致结构强度下降；尾部喷管采用收敛-扩张型面设计，嵌入耐高温喉衬结构，可在高温高压燃气冲刷下保持型面尺寸稳定，保证推力曲线全程平稳。

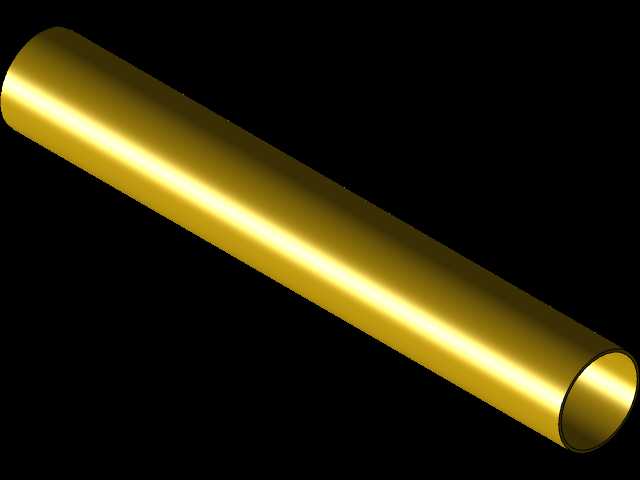

在安装边界设计上，发动机外壳体外径与现有高功率箭体的动力舱内径保持公差配合，壳体两端设置定位止口，可直接与箭体的前连接段、尾段对接，无需额外设计转接法兰；发动机总长控制在常规箭体动力舱的容纳范围内，安装时仅需在壳体对应位置设置周向固定卡箍，即可完成与箭体的刚性连接，不会额外增加箭体的结构重量。

设计过程中重点考虑了燃烧室内的压力传递路径，将燃烧室承压壳体的壁厚做了梯度优化，靠近喷管段的高温高压区域适当增加壁厚，靠近前堵头段的壁厚在满足承压要求的前提下做减薄处理，平衡结构强度与整体重量。同时在壳体与药柱之间预留了合理的膨胀间隙，避免药柱点火初期受热膨胀挤压壳体导致结构变形，所有内部组件的装配公差均控制在合理范围内，保证装配过程中无需额外修配即可完成总装，适配小批量试制的加工需求。
