航天运载火箭船尾支撑连接结构件

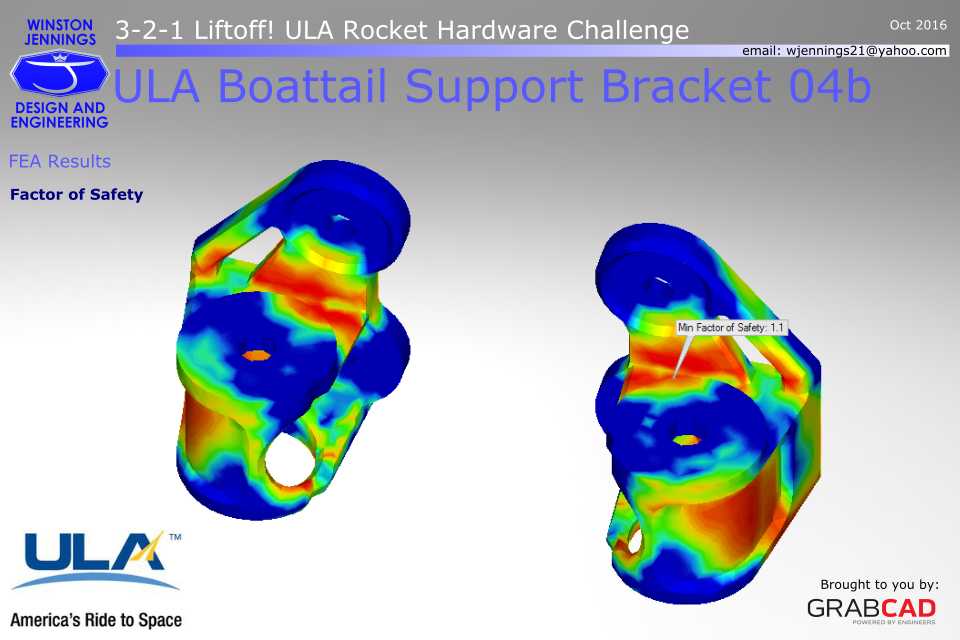

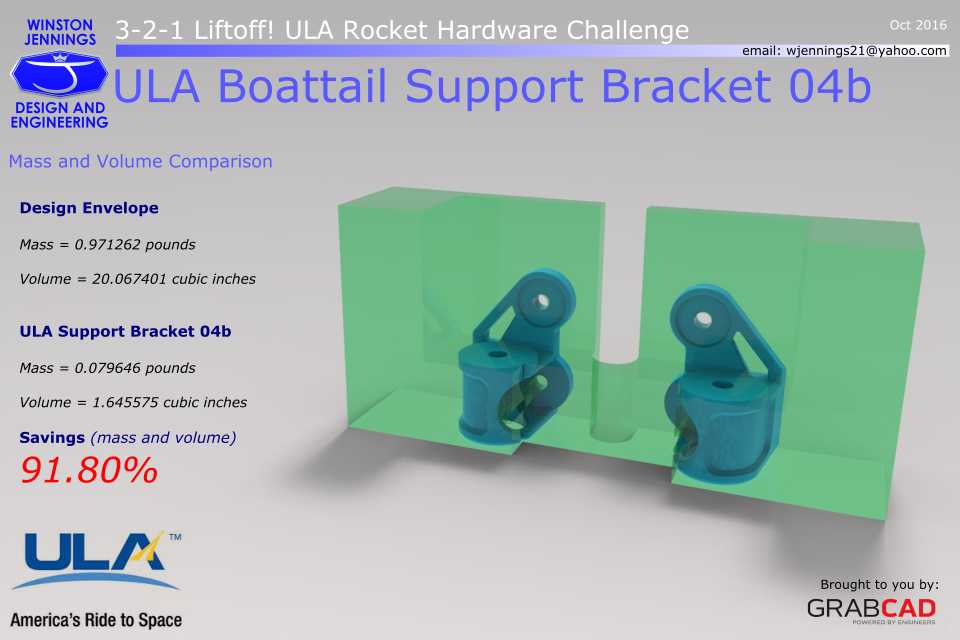

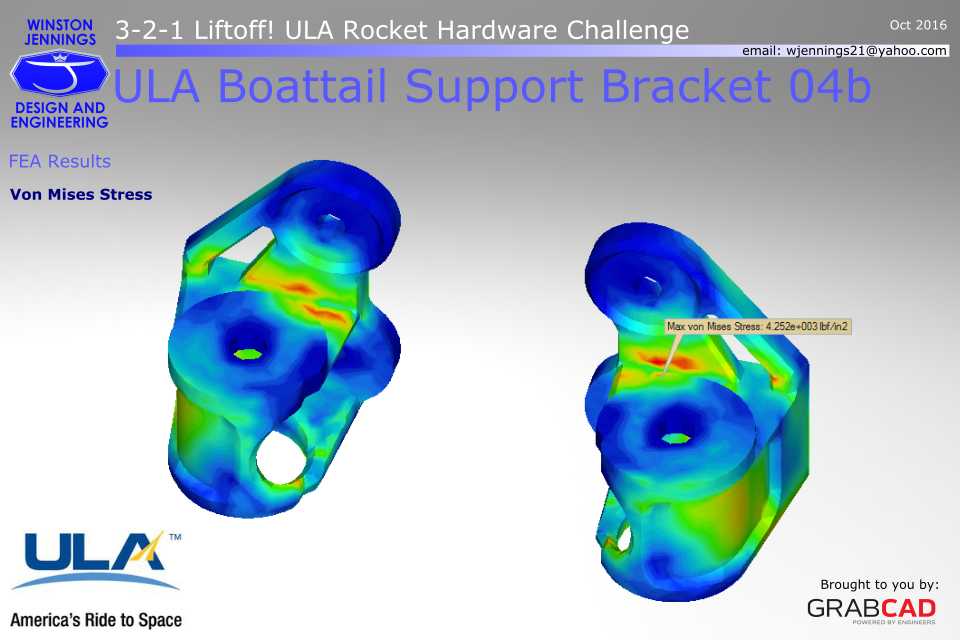

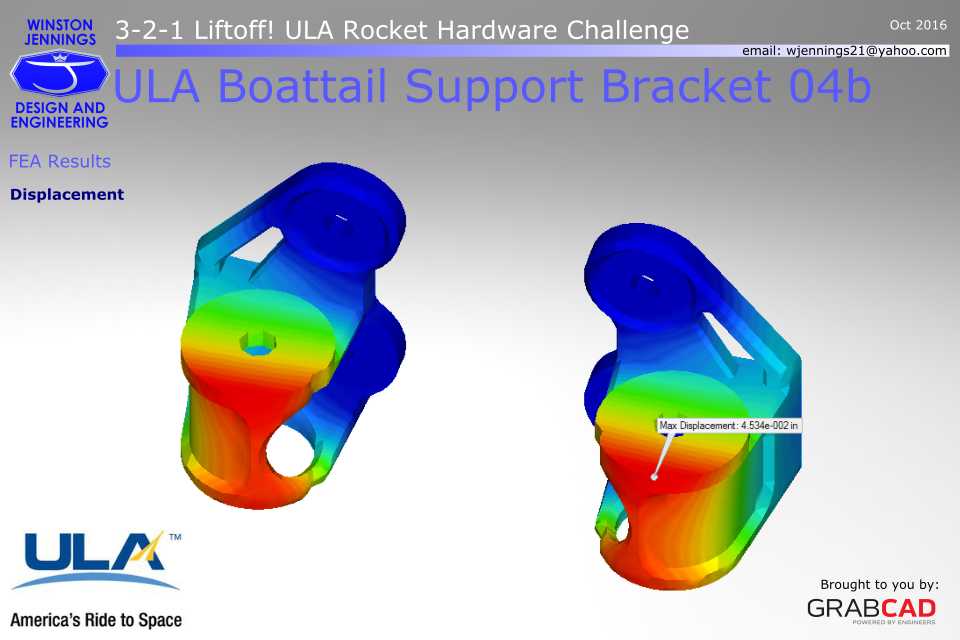

该支撑构件应用于运载火箭箭体尾部舱段，承担箭体尾段内部设备与主承力壳体之间的载荷传递作用，在火箭起飞阶段的大推力过载、飞行段的气动振动以及级间分离瞬间的冲击载荷工况下，为尾部布设的管路、伺服机构组件提供可靠的安装定位基准与结构支撑。从结构设计逻辑来看，构件整体采用拓扑优化后的镂空构型，在保证整体刚度与强度满足载荷工况要求的前提下，最大限度去除非承力区域的材料冗余，适配航天产品对结构件重量控制的严苛指标，避免不必要的结构重量挤占火箭有效载荷配额。构件的安装边界经过多轮迭代匹配，底部设置的平面安装基面可与箭体尾段的预埋安装支座完全贴合，基面上分布的定位销孔与螺栓过孔位置精度控制在装配公差允许范围内，可实现无调整装配，减少总装阶段的修配工作量；上部的铰接孔位与配套的锁紧结构匹配，可快速完成被支撑设备的挂载固定，孔位内部预留的衬套安装槽可适配耐磨衬套压装，降低反复拆装过程中对基体孔位的磨损，延长构件的全周期使用寿命。构件的外形轮廓完全避让箭体尾部的发动机喷管摆动包络、管路敷设路径以及伺服机构的运动行程，不存在结构干涉风险，不同构型的同系列支架可分别对应尾段不同位置的安装点位，各点位支架的载荷承载方向经过针对性的结构加强，对应主受力路径上的筋条厚度根据有限元仿真的应力分布结果做差异化设计，应力集中区域做圆弧过渡处理，避免飞行过程中出现应力断裂风险。构件的材料选型适配航天热环境要求，可耐受火箭起飞阶段的发动机尾流热辐射、高空飞行阶段的低温环境以及再入阶段的气动加热影响，结构尺寸稳定性优异，不会因环境温变产生超出公差范围的形变，保证被支撑设备的定位精度始终满足设计要求。
