贝尔V-280倾转旋翼机外观结构设计

这款倾转旋翼飞行器的结构设计，核心围绕垂直起降与高速巡航双工况的兼容需求展开，在整体布局上沿用了倾转旋翼类装备的典型构型，但针对多军种通用的任务场景做了针对性的结构优化。从实际应用场景来看，这类装备主要承担跨域快速投送任务，可在无正规跑道的前沿阵地、海上舰艇甲板完成起降，同时兼顾固定翼涡桨飞机的高速巡航能力，弥补传统直升机航程短、飞行速度慢的短板，适配陆航快速突击、海上搜救、战场兵力投送等多类任务需求。

在功能特性的设计考量上，两侧翼端的旋翼倾转机构是整个结构的核心边界，建模过程中需要严格匹配旋翼倾转的全行程运动空间，避免旋翼转动、倾转过程中与机翼、机身结构产生干涉。机身整体采用流线型减阻设计，从机头到机尾的截面过渡连续平滑，尽可能降低高速巡航阶段的空气阻力，机身尾部设置的水平安定面与垂直安定面，在固定翼巡航模式下可提供足够的航向与纵向稳定性，不需要额外增设复杂的辅助稳定结构。

外形尺寸的设计上，机翼展长与机身长度的比例经过多轮迭代调整，既保证垂直起降阶段两侧旋翼的下洗气流不会对机身产生额外的气动干扰，也兼顾巡航阶段的升阻比需求，旋翼桨叶的长度设计需要匹配整机起飞重量的拉力需求，同时在倾转到水平位置时，桨叶平面与机翼平面保持合理的高度差，避免滑流对机翼气动效率产生负面影响。起落架的布局采用前三点式设计，安装位置预留了足够的缓冲行程，可适应粗糙场地起降的冲击载荷，舱段的内部空间边界在建模时做了完整的预留，可根据不同任务需求快速改装人员运输、装备搭载、搜救设备挂载等不同功能模块。

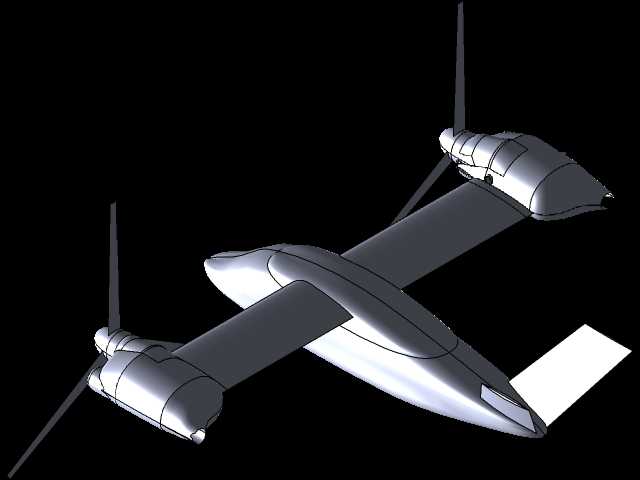

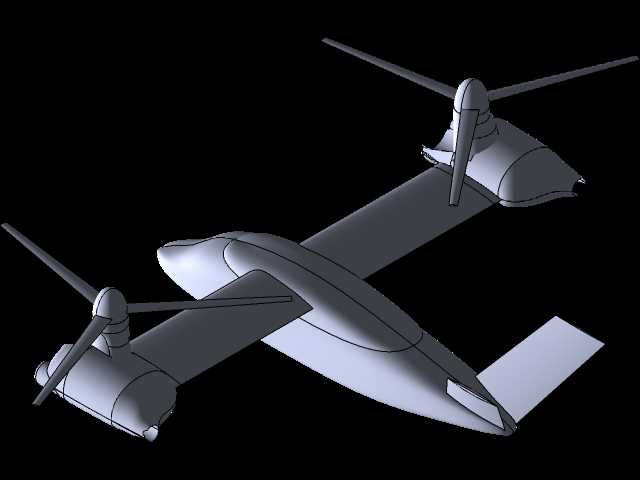

在建模的细节处理上，机身表面的蒙皮分块、旋翼桨毂的整流罩结构都做了还原，这些结构并非单纯的外观装饰，旋翼桨毂的整流外形可大幅降低倾转机构的飞行阻力，机身蒙皮的接缝设计也需要考虑高速飞行下的气流平顺性，避免产生额外的紊流阻力。两侧发动机短舱与机翼端部的连接结构做了加强设计，可承受旋翼倾转过程中产生的复杂交变载荷，保证全工况下的结构强度冗余。整个模型的结构逻辑完全贴合实际装备的工程设计思路，没有为了外观效果随意调整关键结构的位置与比例，可作为旋翼类飞行器结构设计、气动布局验证的参考基础模型，帮助设计人员快速理解倾转旋翼机构的空间布局逻辑与安装边界要求。
