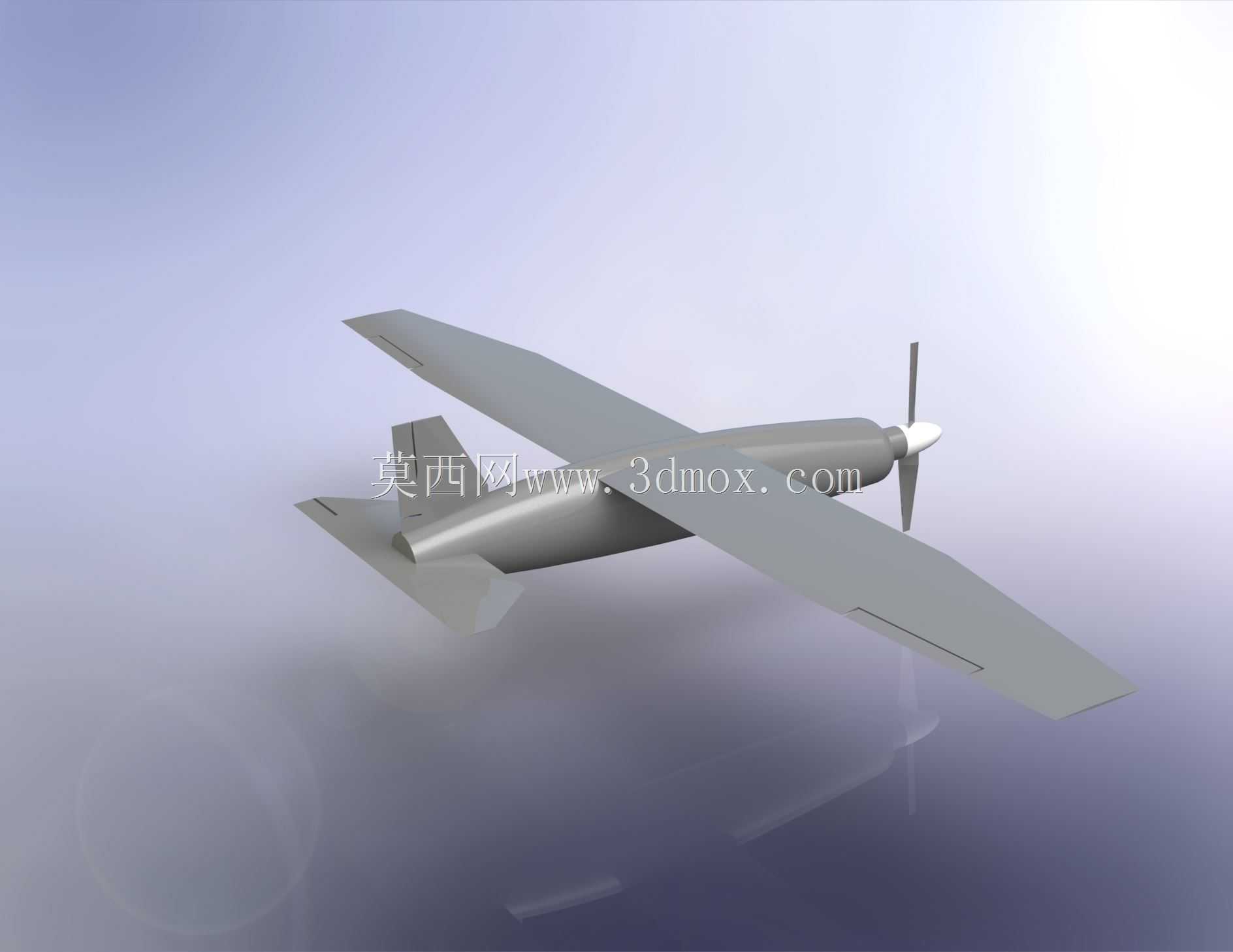

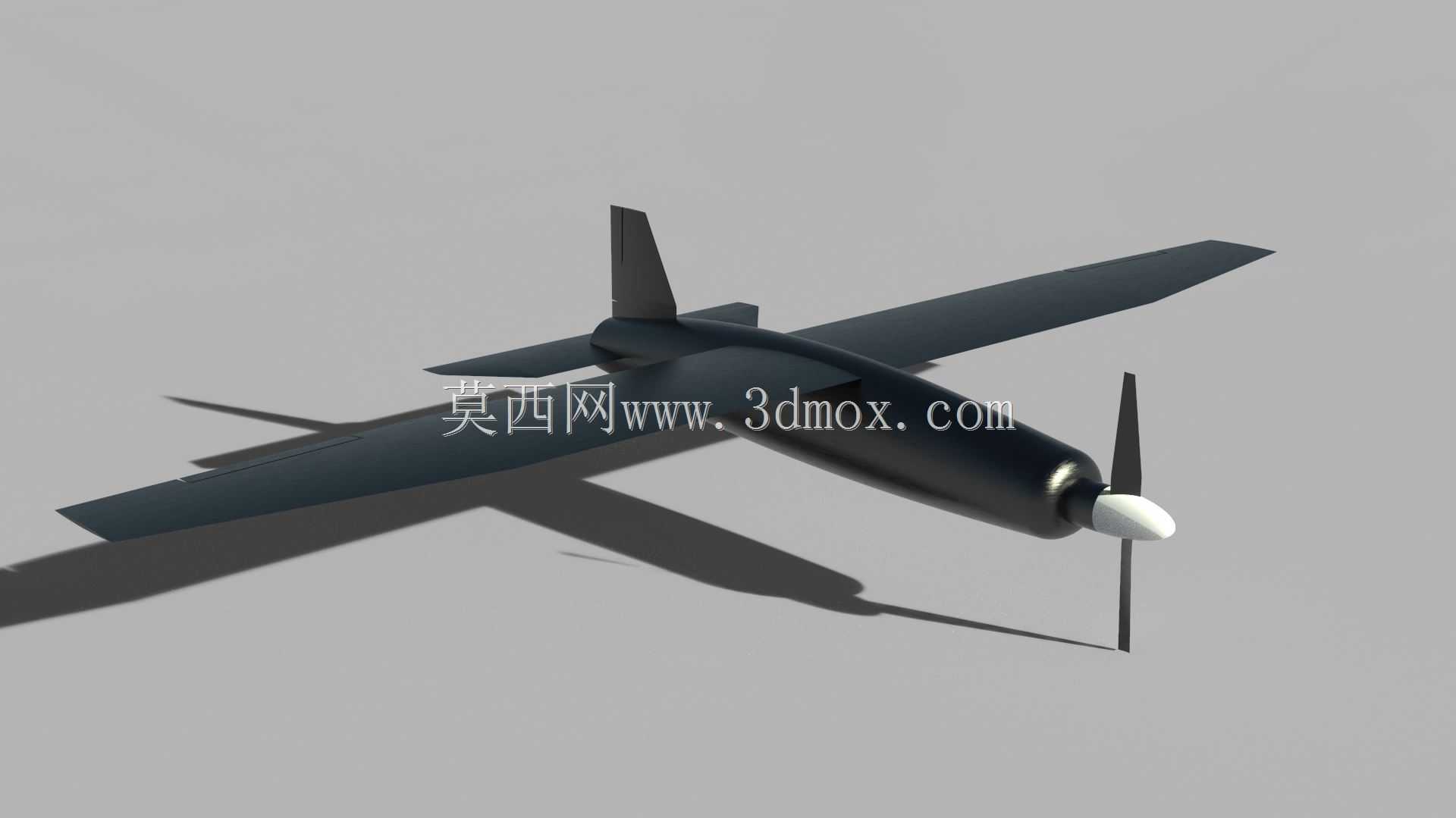

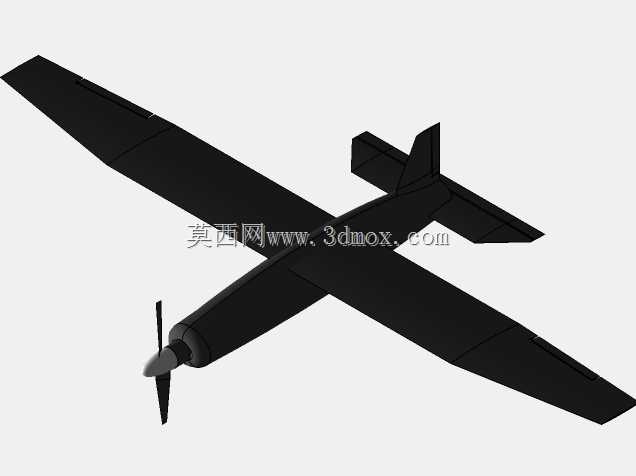

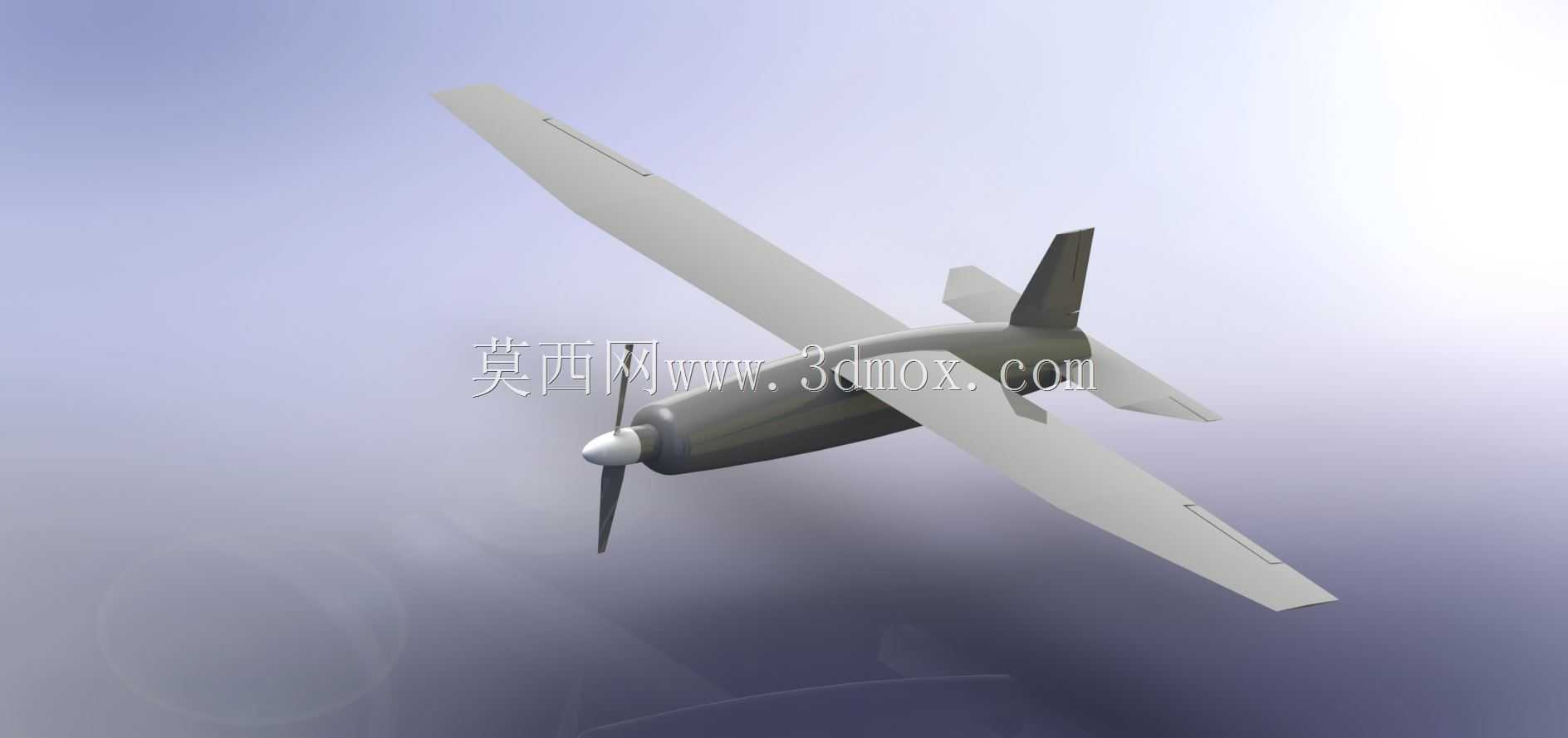

小型螺旋桨推进固定翼无人飞行器结构

这款固定翼无人飞行器的结构设计，首先围绕低空低速作业场景的实际需求展开，在民用测绘、边境线巡检、农林作业巡查这类场景中，设备需要具备长航时、低巡航噪音、易拆解运输的特性，整体气动布局采用常规上单翼搭配后置垂直尾翼、前置拉进式螺旋桨的成熟构型，没有采用复杂的飞翼或者鸭翼布局，核心是降低飞控调校难度，同时提升野外作业时的故障排查效率。从结构设计思路来看，机身主体采用等直径圆柱段过渡到机头整流罩、尾椎的流线型设计，圆柱段内部预留了足够的设备舱空间，可以根据不同任务需求搭载可见光相机、多光谱传感器或者小型信号中继模块，设备舱的安装边界做了通用化的快拆卡口设计，不需要改动主体结构就能快速更换任务载荷，适配不同的作业场景。机翼采用大展弦比平直翼设计，翼型选用低速升阻比表现优异的平凸翼型，机翼和机身的连接位置做了加强筋过渡，避免长时间巡航时翼根出现应力疲劳，机翼的安装位置选在机身轴线偏上的位置，一方面可以提升飞行时的横向稳定性，另一方面也能减少机身对机翼下洗气流的干扰，提升螺旋桨滑流对机翼的增升效果，降低起飞滑跑距离。尾翼部分采用垂直安定面加水平安定面的常规布局，水平尾翼安装在垂尾根部位置，避开机翼尾流的直接干扰区域，保证低速飞行时舵面的操控效率，垂尾的高度经过测算，足够抵消螺旋桨旋转带来的反向扭矩，不需要额外设置舵面补偿片就能维持直线飞行的稳定性。动力部分前置的螺旋桨搭配流线型桨帽，桨帽和电机轴的同轴度公差控制在合理范围内，减少高速旋转时的振动传递到机身，避免影响搭载的传感设备成像精度，起落架部分没有做复杂的收放结构，采用轻量化的固定滑橇或者简易轮式起落架设计，适配野外简易跑道的起降需求，整体结构的重量分配做了严格配平，重心位置落在机翼平均气动弦长的前三分之一区间，保证飞行时的静稳定性，不需要飞控做过多的实时配平调整，降低飞控系统的运算负载。机身各个舱段的连接采用卡扣加定位销的方式，野外作业时不需要复杂工具就能完成拆解，拆分后的机翼、机身、尾翼可以放进普通的便携运输箱，转场作业的灵活性大幅提升，机身表面的蒙皮接缝做了齐平处理，减少巡航时的寄生阻力，进一步提升续航表现。
