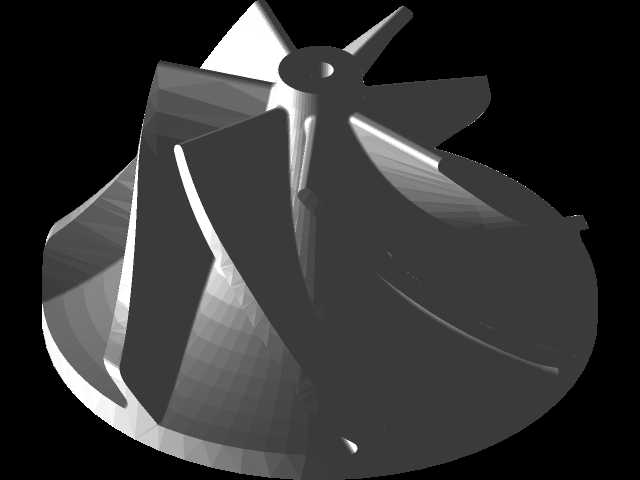

七叶片离心式流体输送叶轮结构

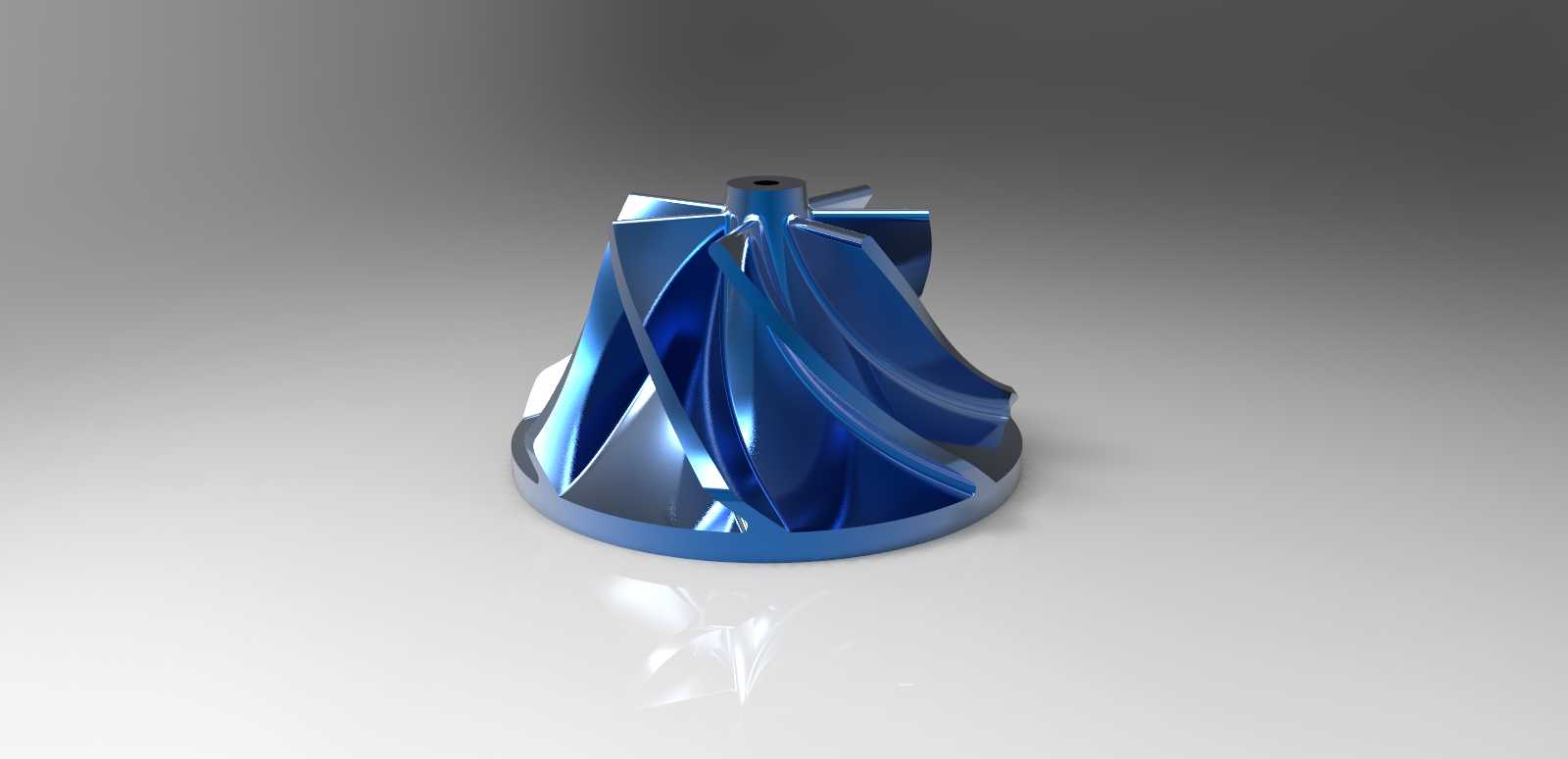

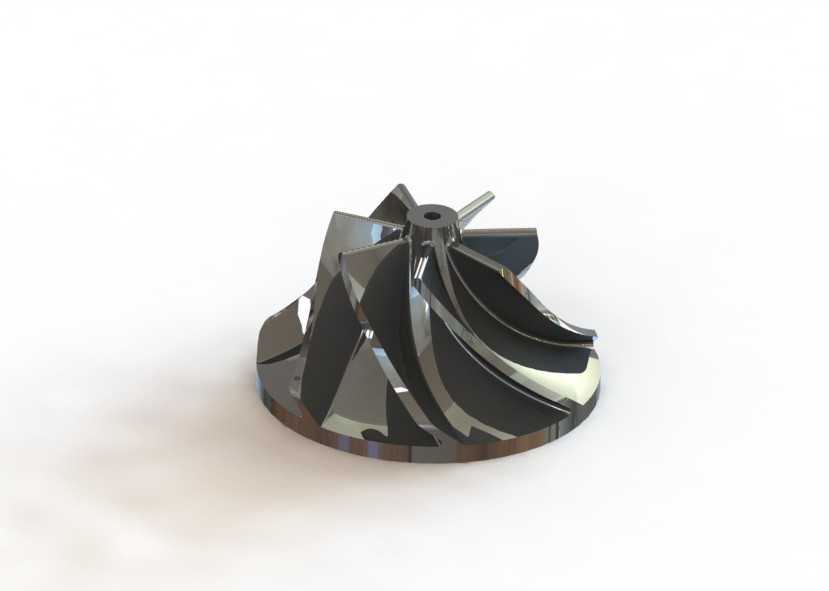

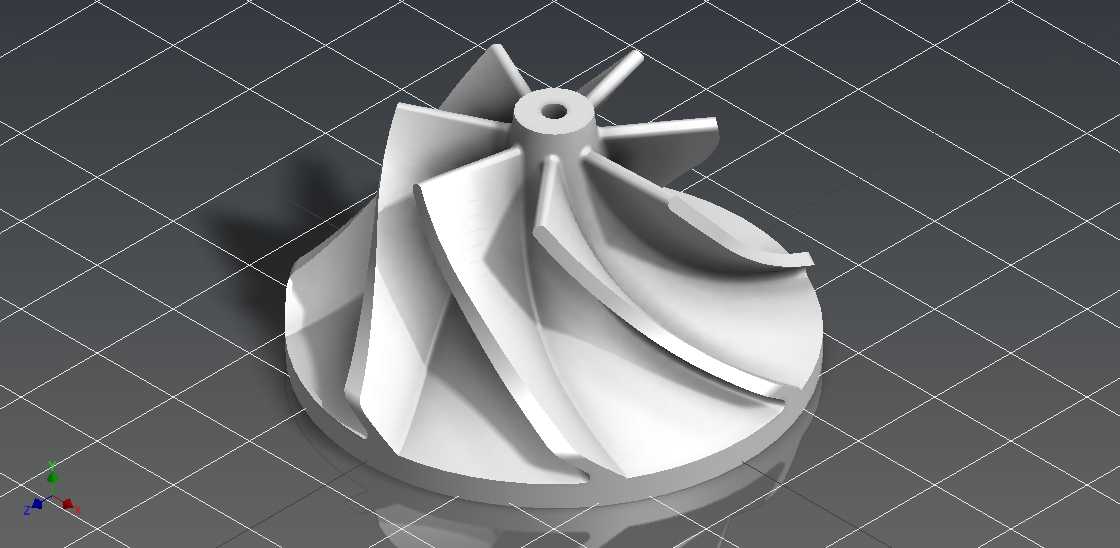

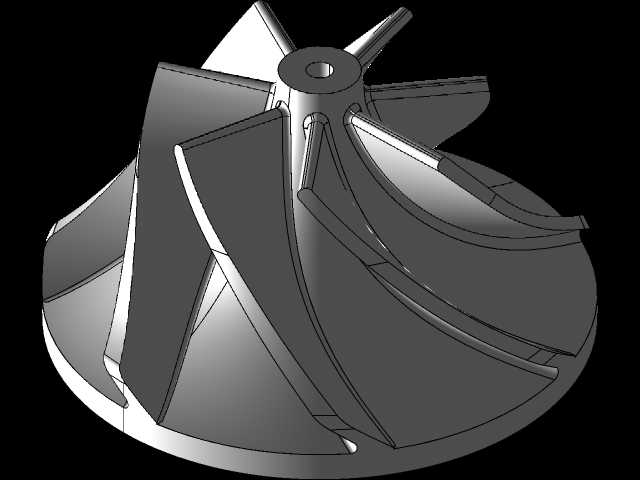

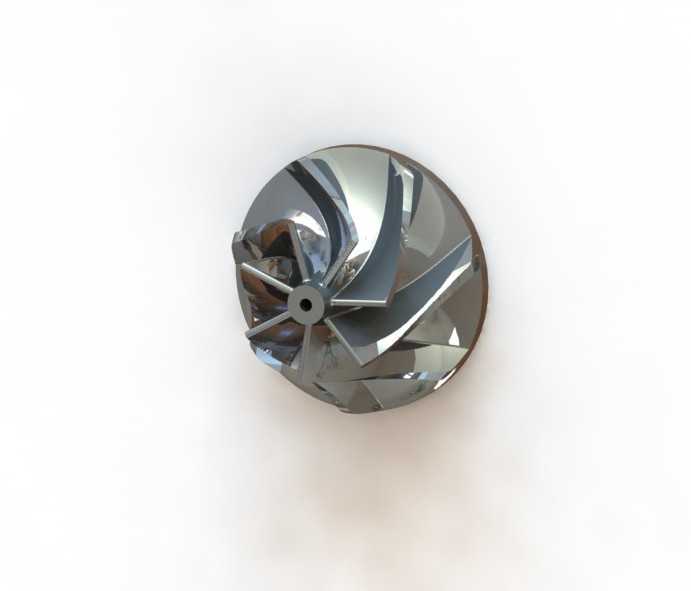

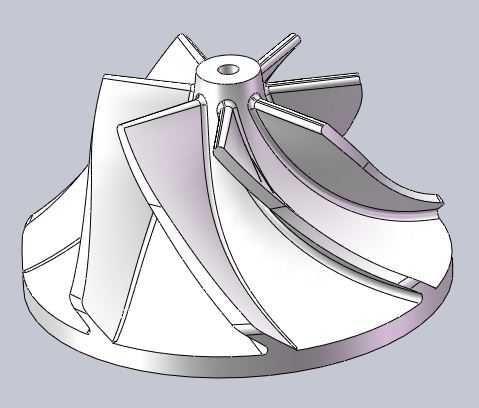

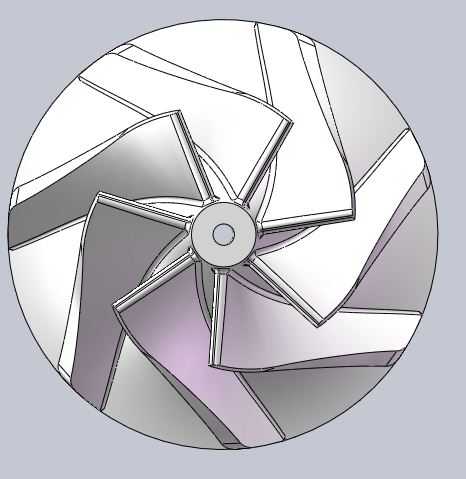

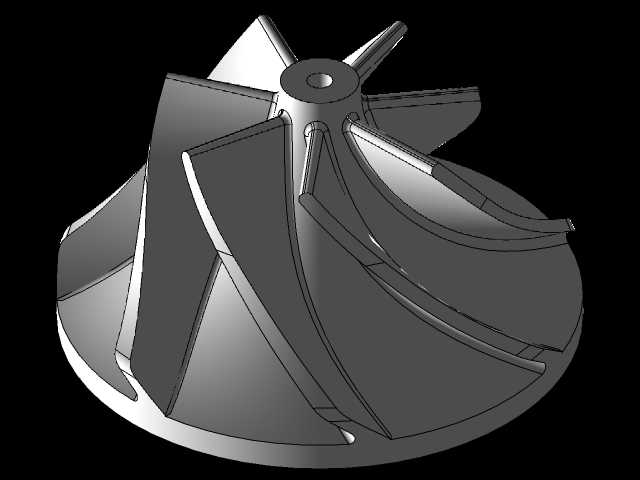

这类七叶片离心叶轮，主要配套在中小功率离心式流体输送设备中，常见场景覆盖工业车间通风换气、小型除尘系统引风、低压气力输送动力端，也可适配小流量离心水泵、微型压缩机的做功单元，作为设备核心过流部件，其做功效率直接决定整套设备的能耗与输出压头。从结构设计逻辑来看，七片空间扭曲叶片沿轮盘周向均布，相比常规六叶或八叶结构，七叶布局能在兼顾单叶片结构强度的同时，降低叶片通过频率带来的气动脉动，减少设备运行时的气流啸叫与结构振动，适配对运行平稳性有一定要求的工况。叶片采用后弯式空间扭曲构型，设计阶段会根据目标流量压头参数调整叶片进出口安装角，进口边沿轮盘径向延伸至靠近轮毂位置，尽可能扩大流体进口过流面积，降低入口流体冲击损失，出口边延伸至轮盘外缘，保证流体在叶片流道内获得足够的离心加速行程。轮毂中心设置同轴安装孔，可直接与驱动电机轴或传动轴配合，安装孔周边预留的凸台结构可提升轮毂与轴的配合长度，保证高速旋转时的传动同轴度，避免长期运行出现轴孔磨损偏摆。轮盘采用带围边的盘式结构，外缘围边可约束流道内的流体径向泄漏，减少容积损失，轮盘背部做等厚减薄处理，在保证结构刚度的前提下降低叶轮整体转动惯量，减少驱动端启动负载。设计过程中需要重点控制叶片与轮盘的过渡圆角，避免应力集中导致高速旋转时叶片根部出现疲劳断裂，叶片型线的平滑度直接影响流道内的流体流动状态，若型线存在折角或突变，会在流道内产生局部涡流，降低叶轮做功效率，甚至引发异常振动。安装边界方面，这类叶轮的轴向尺寸需匹配设备蜗壳的内腔宽度，轮盘外缘直径需与蜗壳内壁保持均匀的径向间隙，间隙过大会增加流体回流损失，间隙过小则可能因加工装配误差出现叶轮擦碰蜗壳的故障，安装时需保证叶轮端面与驱动轴的垂直度，控制端面跳动量在允许公差范围内，避免运行时出现轴向窜动。实际选型应用中，这类叶轮适配的流体介质以洁净空气、无腐蚀性清水为主，不适用于含大颗粒硬质杂质的流体输送，否则会造成叶片表面磨损，破坏原有型线精度，长期运行还可能出现叶片动平衡失效的问题。
