迷你航模单缸发动机气缸组件三维设计

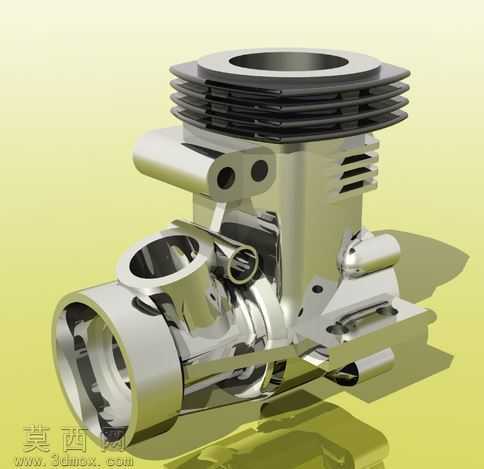

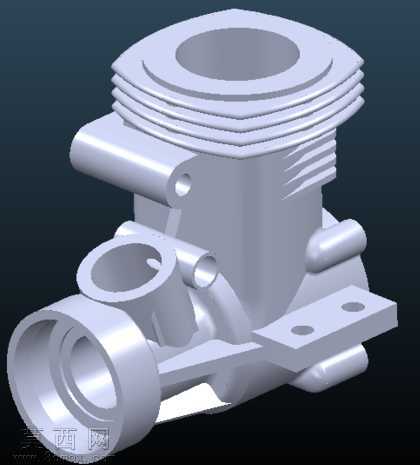

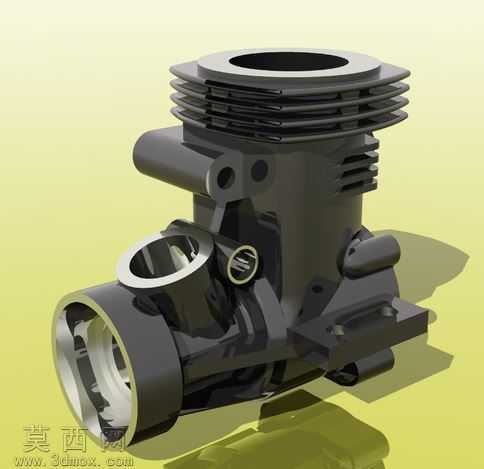

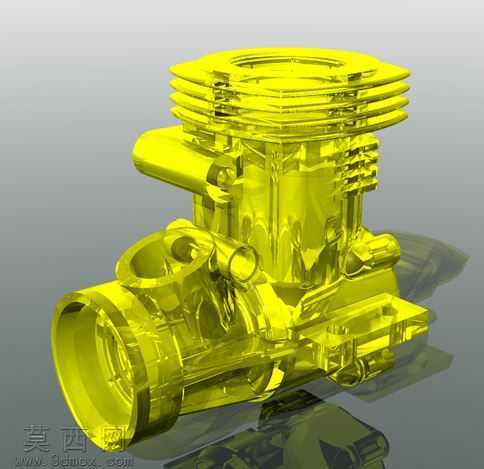

该作品为适配迷你航空模型的单缸发动机气缸主体三维建模成果，建模过程围绕航模动力的轻量化、高精度装配需求展开，全程以实体建模逻辑搭建核心结构。建模初始阶段先梳理二冲程航模发动机的气缸工作逻辑，确定缸体散热鳍片、进气道、排气接口、安装固定座、化油器连接位的核心尺寸比例，以旋转凸台指令生成气缸主体的基础筒体结构，针对顶部与活塞配合的缸筒内壁做同轴度约束，保证后续虚拟装配时活塞运动无卡滞。缸体外壁的多层环形散热鳍片采用阵列特征生成，每片鳍片的厚度、间距均参考真实航模发动机的散热需求设定，鳍片边缘做微小圆角过渡，既还原真实零件的加工工艺特征，也避免渲染时出现尖锐棱角的光影失真。缸体侧面的进气通道采用扫掠特征生成，通道内壁做平滑曲面处理，还原真实发动机进气道的气流导向结构，与化油器连接的法兰盘上预留定位孔位，孔位位置严格匹配航模化油器的通用安装尺寸。缸体下部延伸出的安装固定座采用凸台拉伸生成，座体上的两个安装通孔做沉头处理，可适配微型螺丝的装配需求，固定座与缸体主体的衔接处做加强筋结构，提升零件的结构强度表现。材质渲染阶段为缸体赋予哑光铸铝材质，调整材质的粗糙度、金属度参数，模拟微型发动机缸体经轻度氧化处理的金属质感，散热鳍片的缝隙处添加微弱的环境光遮蔽效果，强化多层结构的层次感，进气道、安装孔等内凹结构处调整光影衰减参数，还原真实金属零件的光影表现。设计过程中充分考虑迷你航模的轻量化需求，在保证结构强度的前提下对缸体非受力区域做适度减薄处理，所有特征的尺寸公差均控制在航模装配的允许范围内，既还原了单缸航模发动机的真实结构特征，也可直接用于3D打印制作实体航模配件，适配各类小型固定翼、直升机航模的动力改装需求。
