七叶片离心式流体传动叶轮结构设计

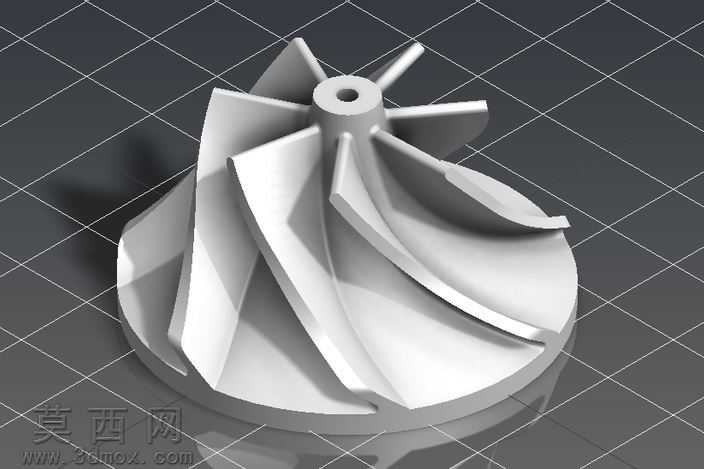

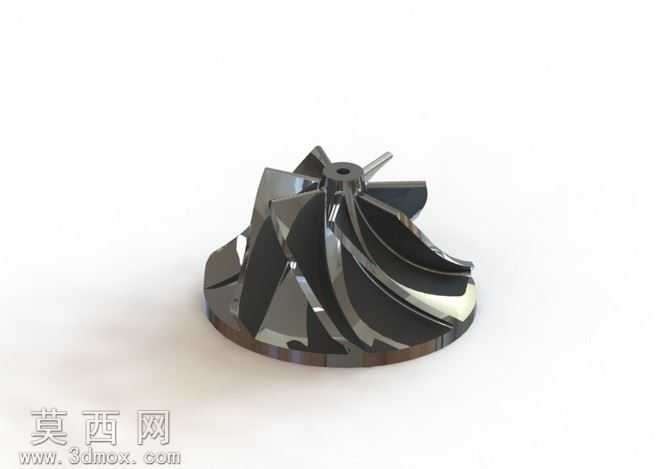

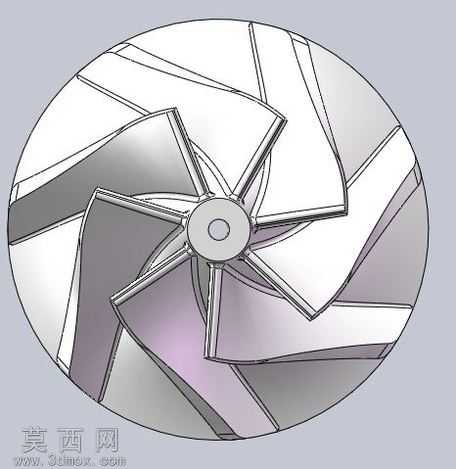

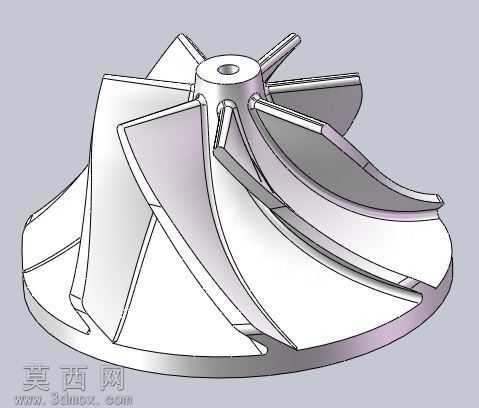

本作品为七叶片离心叶轮三维建模成果，建模过程依托三维参数化设计逻辑完成，首先确定叶轮的核心基准：以中心轮毂的安装孔轴线为全局主基准，先绘制轮毂主体的回转截面草图，通过回转特征生成带中心安装孔、顶部定位凸台的轮毂基体，保证轮毂与动力输出轴的装配适配性，中心孔的同轴度、端面垂直度均在建模阶段通过几何约束完成精度控制。叶片设计是本次建模的核心环节，七片叶片沿轮毂周向均匀阵列排布，每片叶片采用空间扭曲曲面构型，建模时先绘制叶片与轮毂衔接的根部型线、叶片外缘的端部型线两条关键空间曲线，通过放样曲面生成单片叶片的主体曲面，再对曲面进行加厚处理生成实体叶片，同时对叶片与轮毂的衔接位置做圆角过渡处理，降低应力集中风险，提升结构运行强度。叶片的曲面弧度经过参数化调整，兼顾离心做功时的流体导向效率，相邻叶片间形成平滑的流道空间，保证流体进入叶轮后可沿叶片曲面顺畅获得离心动能，减少流道内的紊流损耗。叶轮底部的轮盘结构采用圆盘式构型，与叶片外缘、轮毂下端面衔接为整体，轮盘的厚度从轮毂位置向外缘做渐变减薄处理，在保证结构刚性的前提下降低整体转动惯量，提升叶轮动态响应性能。建模完成后对整体结构做干涉检查，确认七片叶片之间、叶片与轮毂轮盘之间无几何干涉，同时对模型做外观渲染处理，赋予金属材质质感，还原金属机加工叶轮的表面光泽效果，清晰呈现叶片的空间扭曲形态、各部件的衔接结构。建模过程中同步完成多格式文件的导出适配，保证不同三维软件均可打开调用，模型的三角面拓扑经过优化，避免曲面畸变问题，仅在局部三角面算法处理上存在微小显示瑕疵，不影响整体结构的完整性与装配使用性能，整体结构可直接用于离心流体设备的原理验证、结构优化参考、3D打印样件制作等场景，叶片的数量、弧度、轮毂尺寸均可通过参数化调整快速修改，适配不同工况的性能需求。
