方形法兰安装多针卡口式电连接器

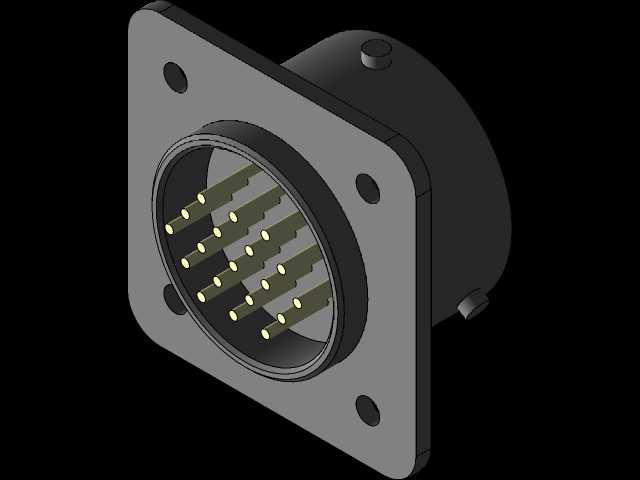

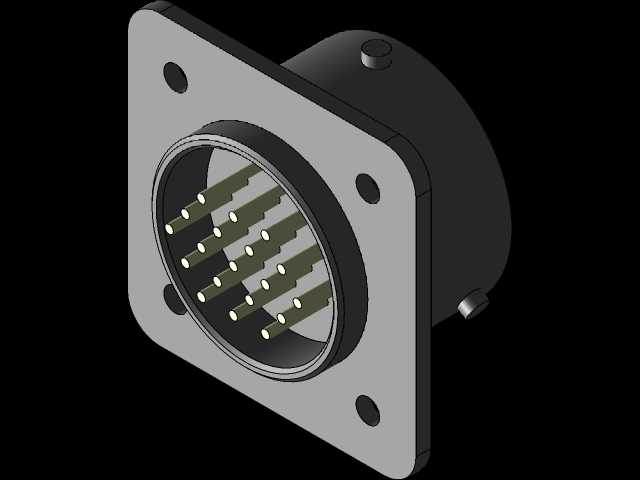

这款卡口式电连接器主要应用在工业控制设备、航空机载系统、重型工程机械的电气线路互联场景中，承担多回路电信号与小功率动力的稳定传输作用，在存在一定振动、频繁插拔需求的舱体、机柜分线部位适配性极强。从结构设计来看，采用方形法兰盘作为安装基座，法兰盘四角预留通孔，安装时可直接通过螺栓穿过通孔固定在设备舱壁或安装面板上，安装边界清晰，法兰盘的方形轮廓能在安装后提供足够的抗扭转限位，避免连接器在插拔对接过程中跟转松脱。接触端采用多针同轴排布设计，插针沿圆周分层均匀布置，能在有限的圆形壳体内最大化排布接触回路，同时保证各插针之间的绝缘间距满足耐压要求，插针端部做了圆弧导向处理，对接时能自动校正微小的对位偏差，减少插针弯折损伤的概率。连接锁紧采用卡口式结构，对接时只需将插头对准插座定位槽插入，旋转小角度即可完成锁紧，相比螺纹连接操作更快捷，卡口配合处的限位凸台能提供明确的锁紧到位反馈，同时在设备运行产生振动的工况下，卡口结构的防松脱表现优于普通直插式结构。壳体外侧设计有两处凸起的定位与锁紧配合结构，一处为壳体上部的圆柱定位销，一处为壳体下部的弹性卡扣位，对接时能实现唯一的对位角度，避免错插导致的线路接反问题。绝缘基座采用嵌装式设计，将所有插针牢牢固定在壳体内部，插针尾部预留焊线或压接空间，方便现场接线作业，壳体与绝缘基座之间的配合间隙做了公差优化，既保证装配顺畅，又能避免粉尘、水汽从配合缝隙进入接触腔。整体外形的圆柱壳体部分直径与法兰盘边长比例经过优化，在保证内部19芯接触件排布空间的前提下，尽可能压缩了外部安装占用空间，适配面板开孔尺寸与法兰安装孔的孔距都遵循通用连接器的安装规范，可直接替换同规格的老款连接器，无需重新改动设备面板的开孔尺寸。在建模过程中，对卡口的螺旋导向面、插针的排布位置、法兰安装孔的位置度都做了精确的公差约束，所有配合面的拔模角度、圆角过渡都符合实际机加工与注塑成型的工艺要求，没有出现无法加工的尖锐薄壁或倒扣结构，模型的装配层级清晰，可直接用于设备布线的干涉检查、安装模拟，也能作为选型时的尺寸校核参考。
