面板安装式10x38规格保险丝座结构设计

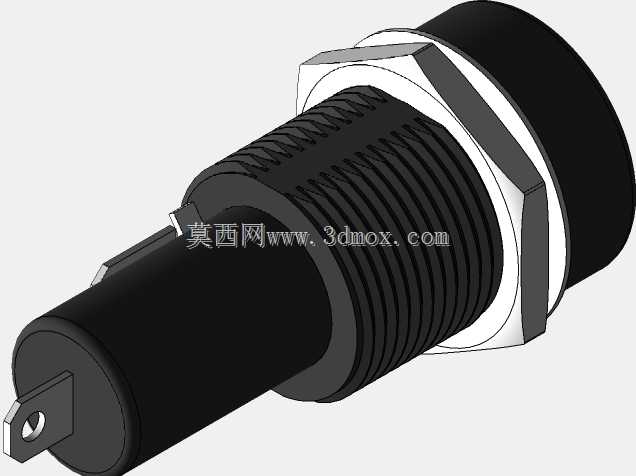

这款适配10x38规格5AG保险丝的面板式安装座，是低压电气回路里常见的过流保护承载部件，日常在工业控制柜、测试仪器、大功率电源设备、小型机电装置的配电回路中都能见到这类部件的身影，核心作用是为管状熔断器提供稳定的安装载体，同时实现回路的可断点保护，当回路电流超过熔断器额定阈值时，内置的保险丝熔断切断回路，避免后端用电设备因过流烧毁。从结构设计来看，整体采用圆柱穿装式布局，主体带外螺纹的柱身用来穿过设备面板的预制安装孔，配合配套的六角锁紧螺母就能完成在面板上的固定，安装时不需要复杂的工装，只需要在面板上开出对应直径的圆孔，将座体从面板正面穿入，背面拧上锁紧螺母即可完成固定，安装边界适配常规厚度1-5mm的金属或绝缘面板，外露在面板正面的端盖带防滑滚花结构，方便运维人员徒手拧开端盖更换熔断的保险丝，不需要额外借助螺丝刀等工具，能大幅提升现场故障排查更换的效率。接线端采用快插式焊片结构，位于座体尾部，适配常规6.3mm规格的冷压端子，接线时不需要做复杂的焊接处理，直接将压接好导线的端子插接到焊片上就能完成电气连接，接触电阻稳定，能承载对应规格保险丝的额定通流能力，不会出现接触部位过热的问题。设计过程中充分考虑了电气间隙与爬电距离的要求，座体主体采用绝缘耐温的工程塑料材质，能在常规-20℃到85℃的工作环境下保持结构强度与绝缘性能，避免相邻带电部件之间出现击穿短路的问题。端盖与座体的配合采用螺纹旋合结构，旋合到位后能实现一定的防尘防护能力，避免日常使用中灰尘、杂物进入座体内部影响保险丝的接触性能，同时旋合的阻尼感经过调校，既不会因为过松导致使用中松脱，也不会因为过紧导致更换保险丝时难以拧开。这类保险丝座的选型往往需要匹配内置保险丝的额定电压、电流参数，同时要结合设备面板的安装空间确认整体长度，这款座体的整体长度适配常规10x38保险丝的容纳空间，尾部接线端不会占用过多柜内空间，在紧凑布局的小型设备里也能顺利安装。从建模细节来看，外螺纹的牙距、六角螺母的对边尺寸、端盖滚花的齿形、尾部焊片的开孔尺寸都完全参照实物的工程参数还原，能直接用于电气设备的布局干涉检查，也能作为配电设计时的选型参考模型，帮助结构工程师在设计阶段就确认面板开孔尺寸、安装预留空间，避免后期生产装配时出现尺寸不匹配的问题。
