小载荷法兰式防振支架结构设计

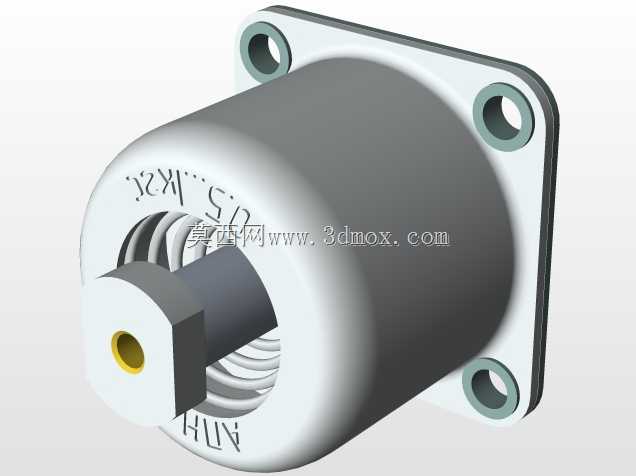

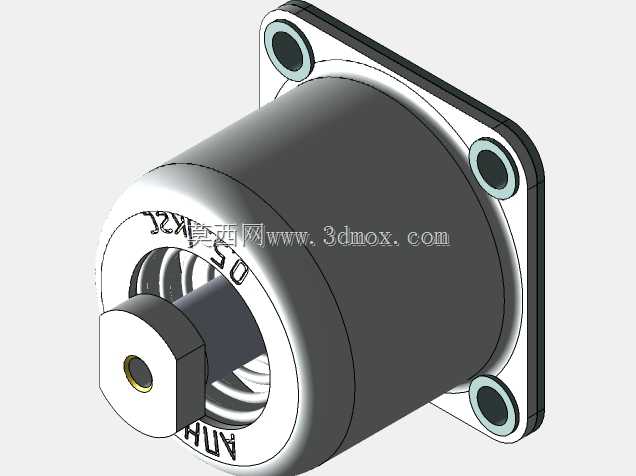

这款防振支架主要面向0.5-1kg区间的小型机载设备、精密传感模块、微型动力单元的隔振安装需求，在工业测控、小型自动化模组、便携检测设备的安装场景中应用广泛，能够有效阻断设备运行产生的振动向安装基座传递，同时抵消外部环境振动对搭载精密元件的干扰。从结构设计来看，采用方形法兰安装基座，三个安装孔沿法兰盘周向均布，安装孔位做了沉台设计，既可以容纳紧固件头部避免安装干涉，也能保证安装后支架与安装面的贴合度，降低装配应力对隔振性能的影响。主体承力段采用圆柱形壳体结构，内部集成弹性隔振结构，输出端采用带定位孔的扁轴连接结构，中心的通孔可用于穿设线缆或者定位销，适配不同设备的安装对接需求，扁位结构能够限制连接后的周向转动，避免设备运行过程中连接松脱。设计过程中重点考量了小载荷下的隔振刚度匹配，弹性结构的刚度曲线经过调校，在额定载荷区间内能够保持稳定的固有频率，避开常见小型动力设备的工作激振频率区间，防止出现共振放大振动的问题。安装边界方面，法兰盘的外轮廓尺寸适配小型设备的安装空间，三个安装孔的孔距符合通用小型安装基座的孔位规范，不需要额外加工转接板即可直接安装在常规的型材安装面或者设备壳体上，输出端的连接尺寸适配常见小型设备的安装接口，能够直接替换同规格的刚性支撑件，不需要对原有设备结构做大幅改动。实际使用中，这类防振支架多用于小型风机、微型泵、轻载伺服模组的安装隔振，也可用于小型光学检测模块、精密传感单元的被动隔振，能够有效降低振动带来的测量误差、零件疲劳损耗问题，提升设备运行的稳定性与使用寿命。结构设计上兼顾了安装便捷性与隔振性能，壳体采用硬质承力结构保证支撑强度，内部弹性元件承担隔振功能，输出端的连接结构做了限位设计，避免隔振过程中出现过大的横向位移影响设备定位精度，整体结构紧凑，占用安装空间小，适配各类对安装空间有严格限制的小型设备集成场景。
