汽车低压电动燃油泵结构三维设计

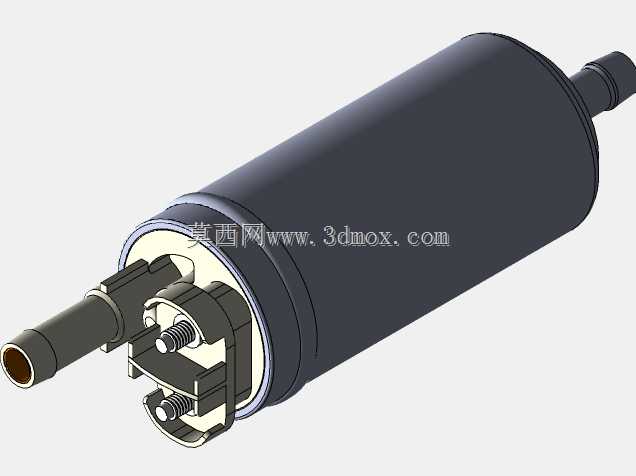

　　这款低压电动燃油泵主要面向乘用车低压供油回路设计，在整车燃油供给系统中承担将油箱内燃油加压后稳定输送至高压油泵或化油器入口的核心作用，适配多数小排量自然吸气车型的供油压力需求，也可用于小型通用动力机械的燃油输送场景。从结构设计来看，整体采用圆柱筒式集成布局，主体外壳采用拉伸成型的金属筒体，两端通过卷边工艺与端盖压合密封，避免燃油渗漏同时保证整体结构强度，能够耐受车辆行驶过程中的振动冲击与燃油长期浸泡腐蚀。进出油接口采用阶梯式硬管结构，接口外径匹配常规燃油软管的装配公差，端部做圆弧倒角处理，方便装配时软管套入，同时预留卡箍安装位，保证管路连接后的密封可靠性，避免负压工况下吸入空气或正压下出现燃油渗漏。

　　泵体端部的电气连接端采用插片式接线结构，两个接线柱对称布置，外围设置绝缘防护壳体，既可以避免接线端与周边金属部件短路，也能阻挡燃油飞溅对接线端子的腐蚀，接线柱与内部泵芯的连接采用铆压工艺，减少接触电阻，保证大电流工况下的供电稳定性。内部结构集成了泵芯、直流驱动电机、溢流阀与单向阀组件，泵芯采用容积式结构，能够在低转速下快速建立起供油压力，溢流阀设定开启压力匹配低压供油系统的压力上限，当输出端压力超过阈值时自动溢流泄压，避免管路压力过高损坏密封件或造成燃油泄漏；出油端内置的单向阀在泵停止工作时自动关闭，维持供油管路内的残余压力，避免下次启动时出现供油滞后、启动困难的问题。从安装边界来看，

　　整体圆柱主体的外径控制在常规外置燃油泵的通用尺寸范围内，长度适配多数车型车架或油箱附近的安装支架间距，安装时可通过环形抱箍固定在车身支架上，进出油口的轴向布置方式能够减少管路弯折角度，降低油路流阻。设计过程中充分考虑了实际装车的工况需求，泵体内部的电机采用燃油浸没式冷却方式，工作时依靠流经泵体的燃油带走电机运转产生的热量，避免长时间工作出现过热烧损，同时电机的换向器与碳刷组件采用耐燃油腐蚀的材质，能够长期浸泡在汽油环境中保持性能稳定。在流道设计上，进油端设置有初滤结构安装位，可配套滤网拦截燃油中的大颗粒杂质，避免杂质进入泵芯造成齿轮或叶轮磨损，延长泵的整体使用寿命；出油端的流道做平滑过渡处理，减少燃油流动过程中的湍流损失，

　　提升泵的供油效率，降低工作时的运转噪音。这款模型完整还原了产品的装配关系与细节特征，从端盖的密封槽结构、接线端子的固定方式，到进出油口的尺寸公差、安装抱箍的贴合面弧度都做了精准还原，能够直接用于整车油路布置的干涉检查、安装支架的配套设计，也可作为燃油系统教学演示的三维模型使用，帮助设计人员直观理解低压电动燃油泵的内部构造与工作原理。在进行配套设计时，需要注意预留泵体周边的散热间隙，避免泵体直接贴靠在高温部件上，同时要保证安装位置低于油箱最低液面高度，便于泵启动时快速吸油，减少空转磨损；管路布置时要避免进出油口附近出现急弯，防止出现气阻现象影响供油稳定性。
