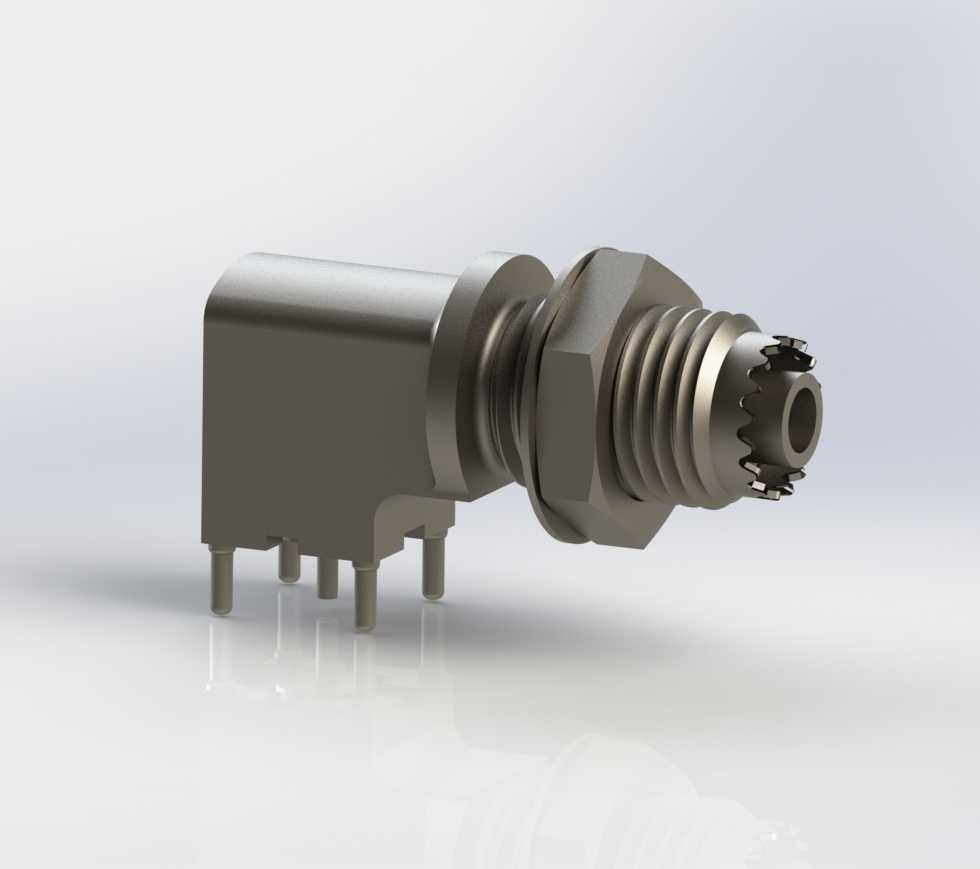

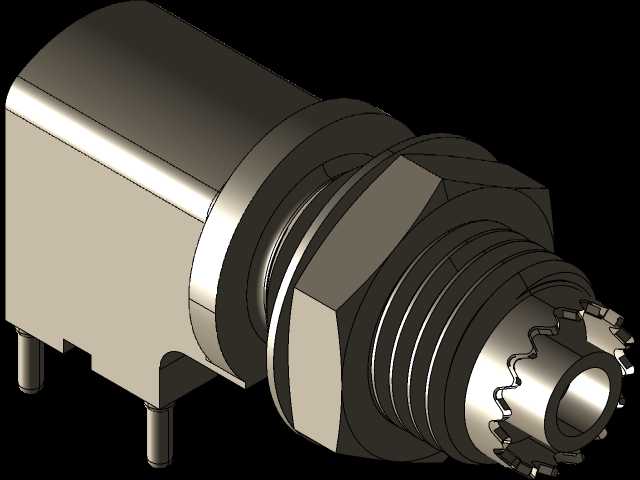

直角PCB安装mini UHF射频同轴连接器

这款直角弯式PCB安装的mini UHF射频插座，主要适配L波段2.5GHz频段的射频信号传输场景，在无线通讯终端、小型射频收发模块、车载通讯设备、物联网无线网关这类需要板载射频接口的设备中应用广泛，区别于常规直插式射频座，直角出线的结构能够大幅压缩设备内部的垂直安装空间，避免同轴线缆在设备内部出现过度弯折导致的驻波比异常。从结构设计来看，该插座采用板端直插固定的引脚布局，插脚间距经过标准化校准，能够匹配常规厚度的FR-4 PCB板材波峰焊工艺要求，插脚长度预留了焊盘透锡的合理余量，焊接后引脚不会突出PCB背面过多，避免与设备底壳产生干涉。接口端采用标准mini UHF螺纹锁紧结构，连接时通过螺纹旋合实现接口的机械固定与屏蔽层可靠压接，相比卡扣式射频接口，抗振动性能更优，适合在存在持续振动的移动类通讯设备中使用，接口内部的内插脚为固定一体式结构，不存在活动接触件，长期使用后的接触可靠性更高，接触电阻波动量远低于活动插针结构的同类型插座。设计过程中针对高频信号传输特性做了阻抗连续性优化，内部介质支撑结构的介电常数经过匹配，2.5GHz工作频段下的信号回波损耗控制在合理区间，相比传统工作在50MHz频段的SO-239型UHF连接器，带宽提升数十倍，能够满足短距离高速射频信号的传输需求。安装边界方面，插座的螺纹固定端突出PCB板面的高度经过紧凑化设计，六角锁紧螺母的对边尺寸适配小型化设备的面板开孔要求，弯式结构的出线方向与PCB板面平行，尾部线缆焊接区域预留了足够的操作空间，适配LMR-240以及常规RG-8X类低损耗同轴电缆的端接，电缆端接后不会与板上周边的贴片元器件产生空间干涉，插座本体的金属外壳采用全屏蔽结构，装配后能够与PCB板上的屏蔽地可靠连通，降低外界电磁干扰对射频传输链路的影响，在紧凑型射频模块的结构设计中，这类弯式板载射频座能够有效简化设备内部的线缆走线路径，减少射频线缆的弯折半径需求，提升整机装配的工艺性。
