CATIA设计离心式叶轮螺旋桨结构

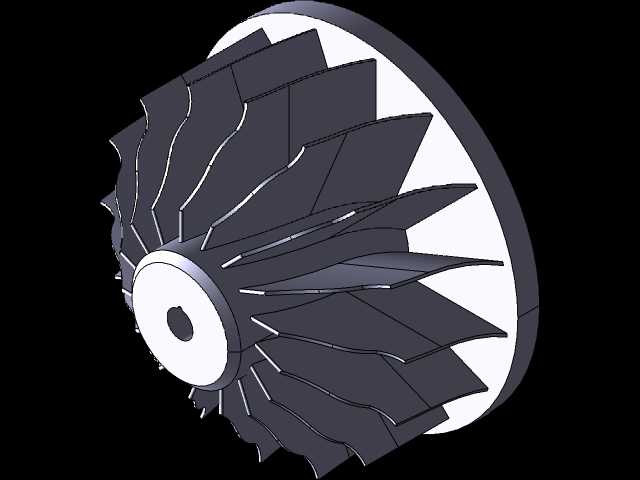

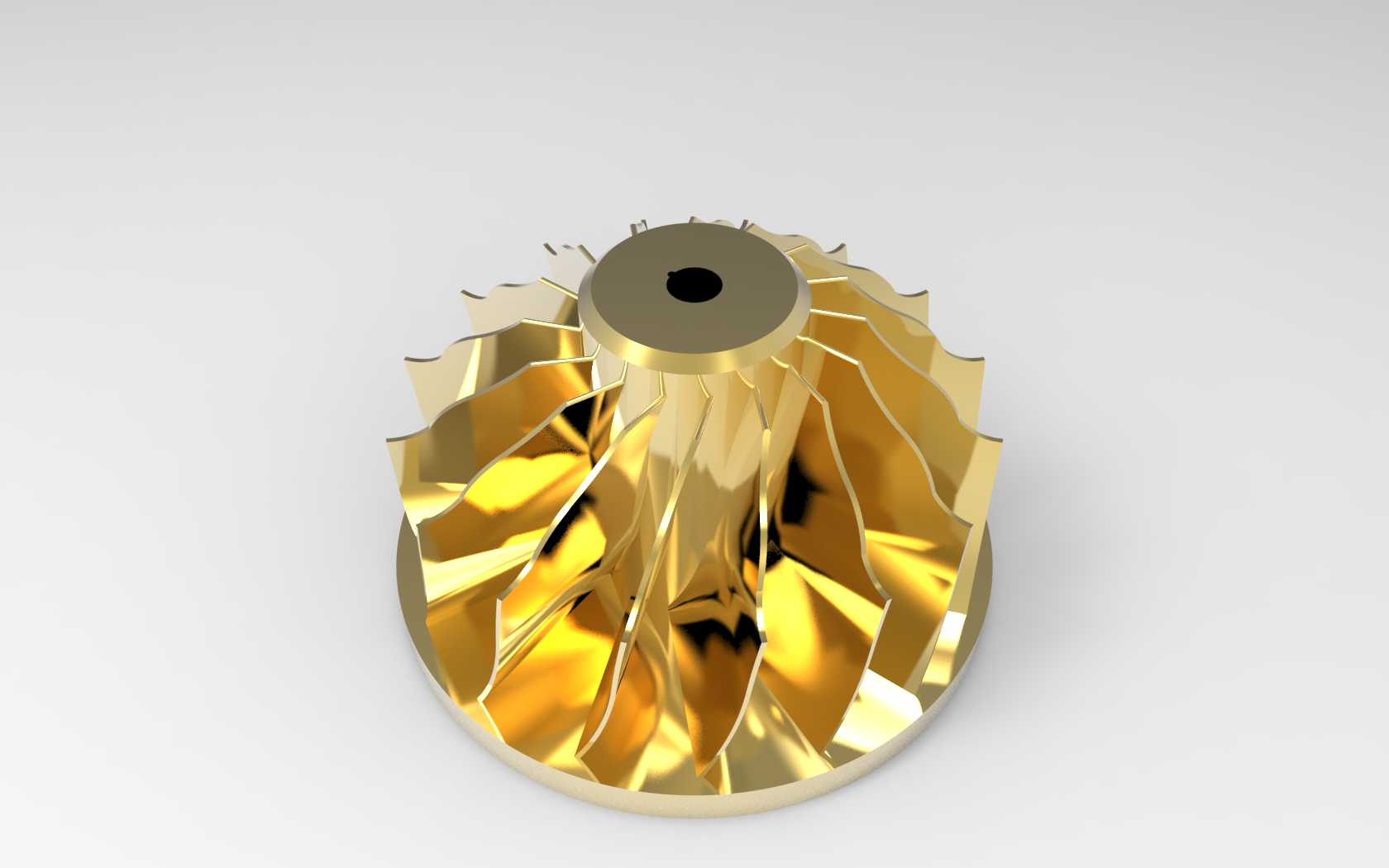

这类带径向扭曲叶片的轮式螺旋桨结构，本质是离心式流体做功部件，常见于小型涡轮增压器、微型燃气轮机、高速离心风机以及流体输送泵的核心做功段，和普通船用推进螺旋桨的轴流做功逻辑不同，它依靠叶片高速旋转时产生的离心力，对进入叶轮流道的流体进行加压加速，最终将流体沿径向导出到蜗壳结构中，完成能量的转换传递。

设计这类结构时，首先要匹配安装边界的约束：中心的定位轴孔需要和配套传动轴做过渡配合，孔位的同轴度公差需要控制在0.02mm以内，避免高速旋转时出现动平衡超差的问题；轮毂上下端面的安装止口，要和相邻的密封端盖、锁紧螺母的配合尺寸完全适配，整体外径尺寸需要和配套蜗壳的内壁流道保留1.5-2mm的间隙，既避免旋转时出现剐蹭，也能减少流体从叶顶间隙泄漏造成的效率损失。

叶片的型线设计是整个结构的核心，每一片叶片的扭曲角度从轮毂根部到轮缘位置是连续变化的，根部的安装角更大，保证流体进入叶道时不会产生过大的冲击损失，轮缘位置的型线更平缓，适配流体被加速后的流出方向，叶片的厚度从根部到轮缘逐渐减薄，在保证结构强度的前提下尽可能降低旋转时的风阻和转动惯量。相邻叶片之间形成的流道是光滑收敛的，避免出现截面突变造成的流体涡流，所有叶片沿圆周方向等角度均布，数量通常在12-18片之间，根据设计的流量、压升参数调整，均布精度直接影响转子的动平衡表现，若角度偏差超过0.1度，高速运转时就会产生明显的振动，影响整套设备的运行寿命。

实际应用中，这类结构的工作转速通常在每分钟数千转到数万转不等，因此设计时除了型线的流体性能，还要校核叶片根部的离心应力，避免高转速下出现叶片断裂的问题，叶片和轮毂的连接位置做了圆角过渡，减少应力集中的风险，整体结构做了等强度优化，在满足性能要求的前提下尽可能降低整体重量，减少启动时的转动惯量，提升动力响应速度。安装时需要配合做动平衡校正，在轮毂端面预留去重位置，将动平衡剩余不平衡量控制在G2.5等级以内，保证高速运转时的平稳性。
