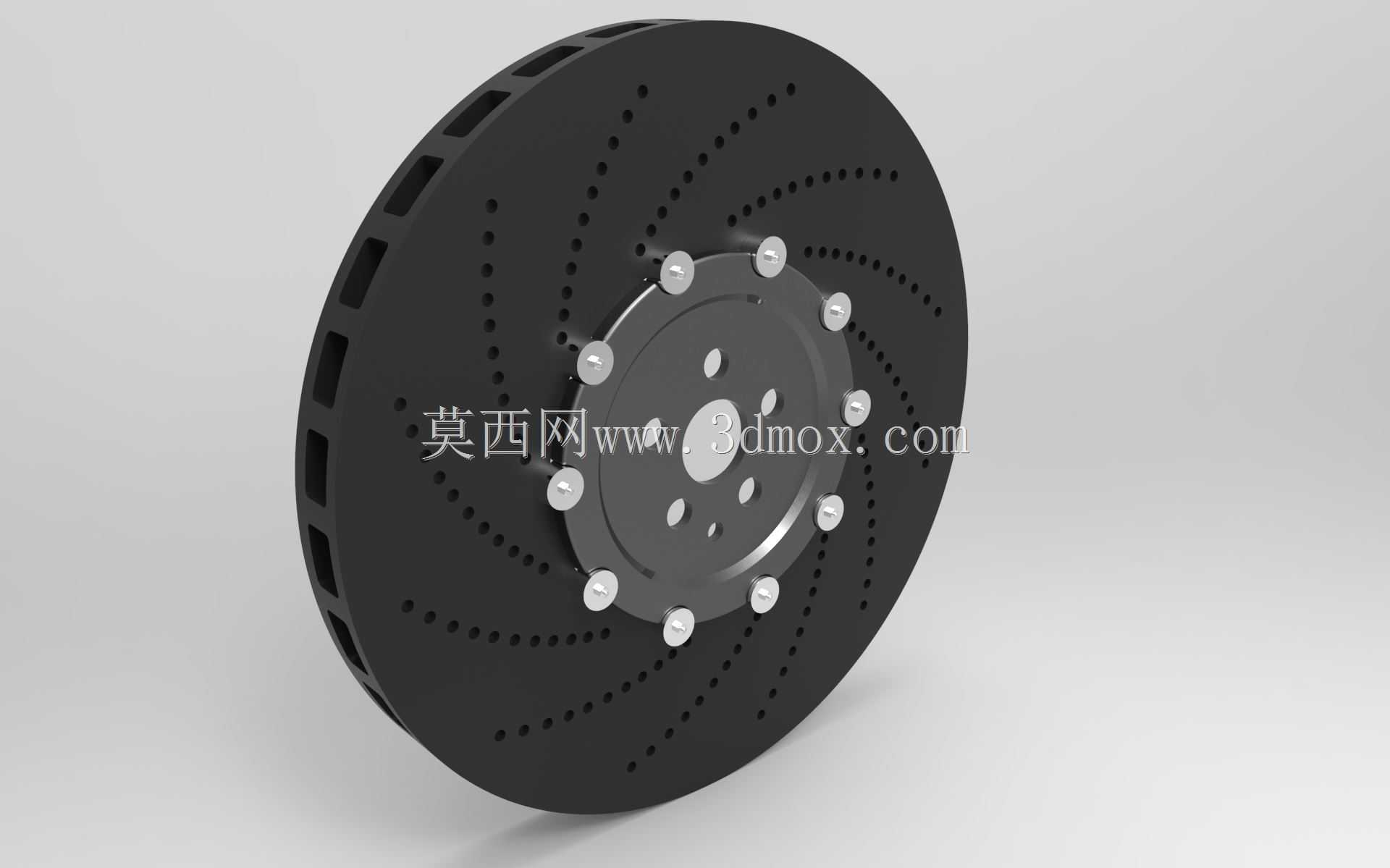

Aventador跑车400mm通风制动盘总成

　　这套制动盘结构对应大马力超跑前轮或后轮的摩擦制动工位，盘体有效摩擦直径控制在400mm级别，属于大尺寸高性能制动组件，适配多活塞固定式制动卡钳的布置空间。从实际装车场景来看，这类制动盘主要承担高速工况下的动能耗散任务：车辆从两百公里以上时速反复重刹时，制动片会在盘体两侧摩擦面施加极高的正压力，短时间内产生的热量需要通过盘体自身结构快速散出，避免摩擦材料热衰退、制动踏板脚感变软，也能抑制长距离下坡或者赛道连续驾驶时出现的制动液沸腾风险。

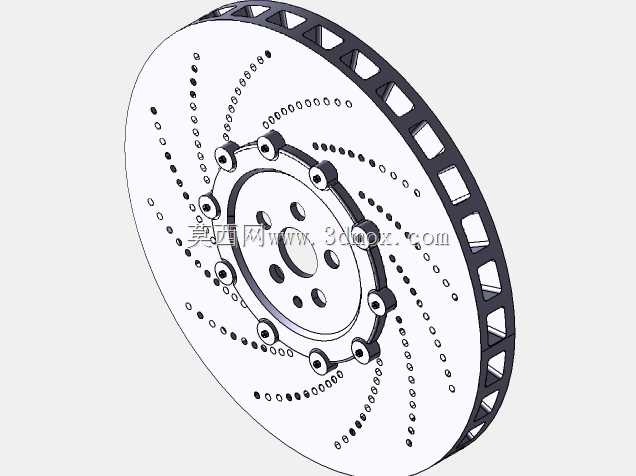

　　结构上采用分体浮动式设计思路，外圈摩擦盘与中心安装钟形座并非一体铸造成型，二者通过周向均布的紧固件连接，紧固件位置预留了微小的径向活动余量。这种设计的工程价值很明确：摩擦盘在剧烈升温后径向膨胀量远大于中心铝合金安装座，浮动连接可以释放热变形应力，避免盘体受热后出现翘曲、盘面跳动量超标的问题，同时中心座可以采用密度更低的铝合金材质加工，大幅降低制动器非悬挂质量，提升悬架响应速度。

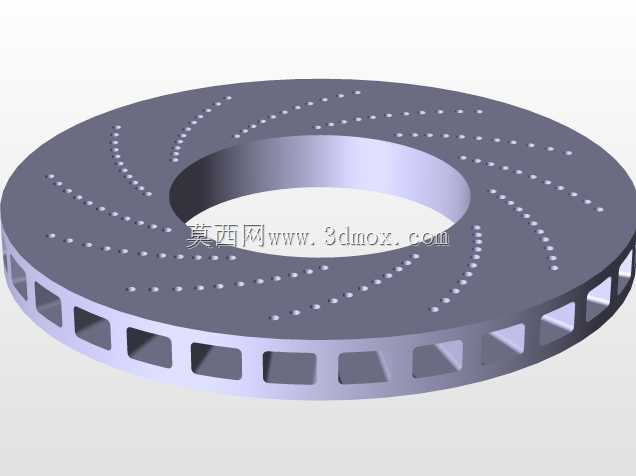

　　外圈摩擦盘采用碳陶复合材质的典型外观特征，盘面没有采用普通民用车辆的光滑平面结构，而是加工了多组沿螺旋轨迹分布的通风小孔，同时盘体内部沿圆周布置了径向贯通的通风风道。螺旋排布的钻孔一方面可以在制动时快速刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面之间形成滑移层降低摩擦系数，另一方面钻孔打通了盘体两侧的空气流道，车辆行驶时迎面气流可以从盘体外侧穿过钻孔、再顺着内部径向风道从盘体内圈甩出，形成持续的强制对流换热，把摩擦产生的热量直接带走。盘体外缘的周向通风槽开口正对行驶气流，在车轮旋转时离心力也会驱动风道内的空气向外流动，即使车辆低速滑行也能维持基础散热能力。

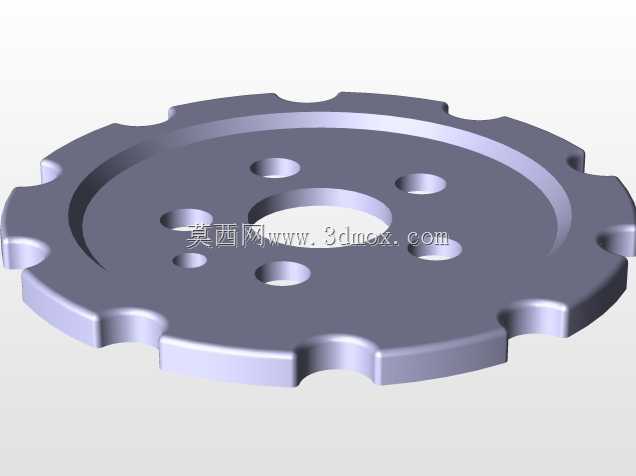

　　中心安装座的安装边界完全匹配轮毂轴承的法兰接口，座体中心预留了与轮毂轴头配合的定位止口，保证制动盘旋转中心与车轮回转中心完全同轴，周向布置的螺栓孔位与车轴法兰的安装孔一一对应，装配时可以直接通过轮毂螺栓将制动盘、车轮一同压紧在轴头端面。中心座表面预留的多个异形减重孔在保证安装刚度的前提下挖除了多余材料，进一步降低旋转件的转动惯量，车辆加速时不需要额外消耗动力带动过重的盘体旋转，制动时卡钳也能更快让盘体减速，提升制动响应的直接程度。

　　建模过程中需要重点控制几个配合尺寸：首先是摩擦盘两侧端面的平行度，盘面的端面跳动量必须控制在极小的公差范围内，否则高速制动时踏板会出现明显抖动；其次是连接紧固件的孔位位置度，要保证摩擦盘受热径向滑动时不会被螺栓卡死，同时周向不能出现松旷量，避免制动时传动间隙产生撞击异响；另外通风风道的截面走向需要顺着盘体旋转方向优化，减少气流在风道内部的阻力，让散热效率达到设计预期。这类制动盘在改装市场也常作为高性能升级件使用，替换原厂小尺寸铸铁制动盘时，需要同步匹配对应尺寸的卡钳、轮毂避让空间，保证400mm直径的盘体不会和轮毂辐条、转向节部件发生运动干涉。
