直柄带背齿战术格斗刀具结构

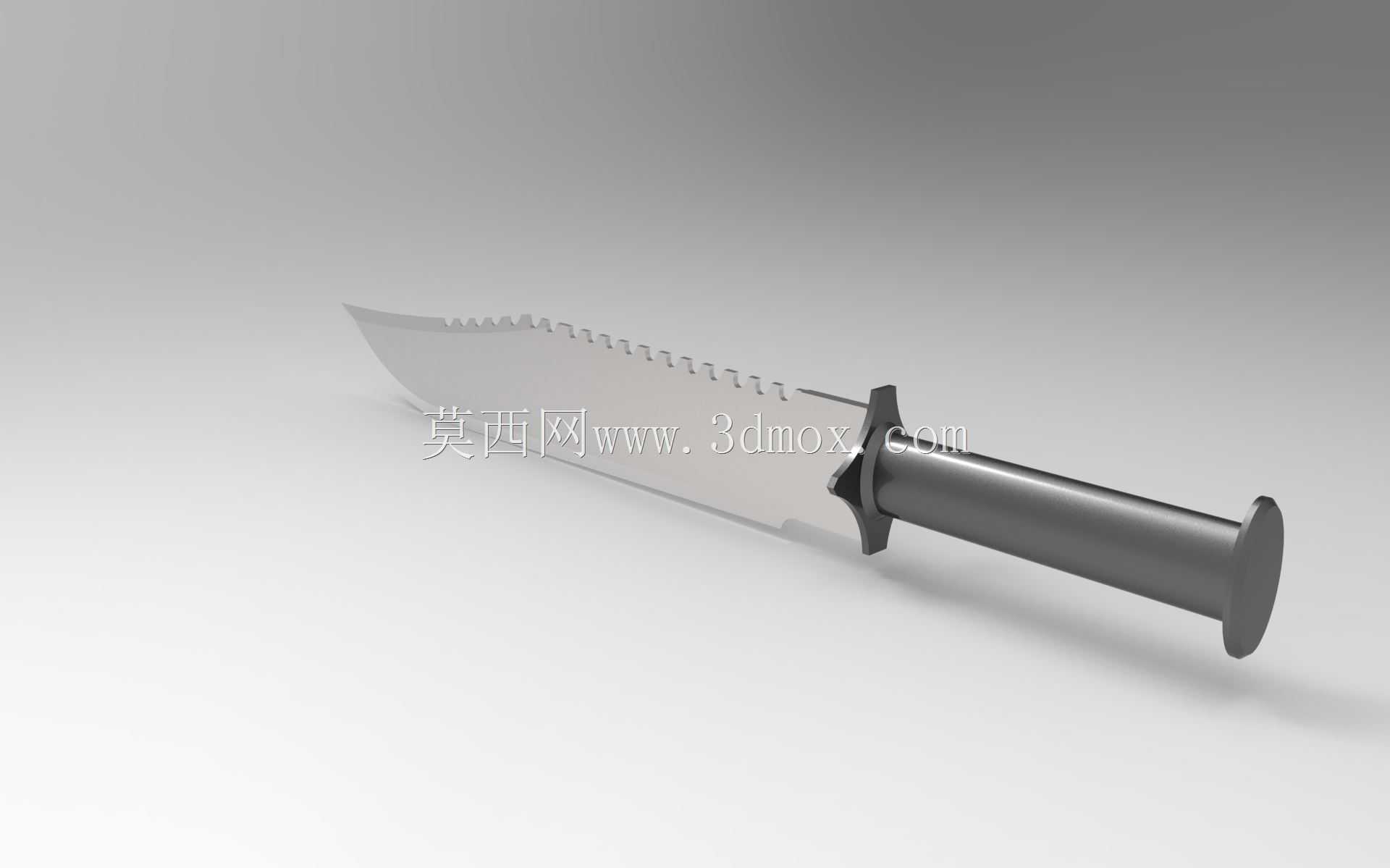

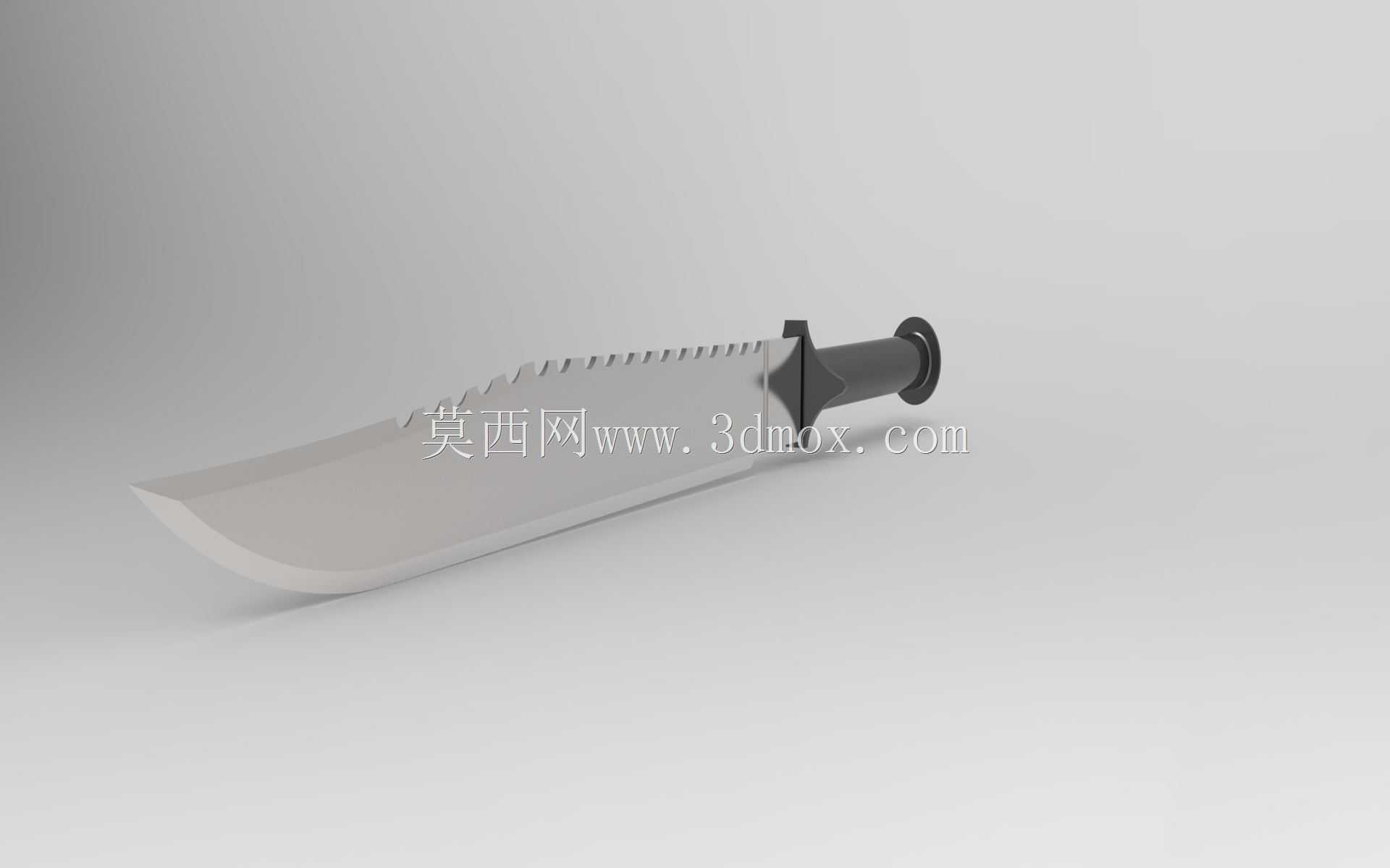

　　该刀具结构以直柄格斗刀为原型进行三维还原，整体由金属刃体、圆柱握持柄、护手挡圈和尾端限位帽组成，造型简洁，重点集中在刃部轮廓、背部锯齿、柄部握持边界以及护手与刃根之间的过渡关系。模型在外观上采用一体化金属质感表达，刃身从刀尖向柄部逐渐加厚，刀背靠近刀尖段保持平直支撑，靠近护手段布置连续背齿，刃口侧则呈现细长切削曲线。此类结构常见于户外工具、战术装具、影视道具、训练教具以及五金刃具产品的方案展示中，也可作为机械结构练习中曲面刃体、回转手柄和装配关系建模的参考对象。

　　从实际用途看，刀具主体承担切削、穿刺和劈割等功能，直柄部分负责稳定握持，护手用于限制手部向刃部滑移，尾端帽则形成柄部轴向限位。刃身前段收窄形成尖锐端部，有利于集中载荷；中段刃线较长，可提供连续切削接触；背部锯齿并非装饰性造型，而是通过交替齿槽增加局部切割能力，适合处理绳索、织带、软质包装或野外枝条等对象。齿形间距在模型中保持均匀，齿顶与齿槽之间过渡短促，若进入真实制造阶段，需要结合材料硬度、热处理变形和齿部磨削工艺进一步确定齿深、齿顶角及根部圆角。

　　设计思路上，该结构没有采用复杂异形握把，而是选择圆柱直柄，使柄部轴线与刃身中心方向保持一致。这种处理有利于车削或圆棒材料加工，也便于在三维软件中通过回转特征建立柄体，再与刃身、护手和尾帽进行装配。护手位于刃根与柄部之间，外径明显大于柄身，形成径向阻挡面；其与刃体衔接处需要避免尖角突变，否则在受力分析中容易出现应力集中。尾端帽直径略大于柄部，既可以防止手从后方滑脱，也能作为柄部零件的轴向压紧结构。若按实物拆解，刃体根部可延伸为芯轴穿入柄内，尾帽通过螺纹、铆接或压配方式固定，从而保证刃体与柄部之间不发生松动。

　　外形尺寸与安装边界方面，建模时需要重点控制总长、刃长、柄径、护手外径和尾帽厚度之间的比例。刃身宽度从刀尖向刃根逐步增加，厚度方向则形成楔形截面，刃口侧薄、刀背侧厚，以兼顾锋利边缘与整体刚度。柄部长度应满足成人手掌单手握持的基本范围，圆柱表面可根据实际产品增加滚花、橡胶套或防滑槽，但当前模型保留光滑金属表面，便于观察轴线关系。护手两侧伸出量不宜过大，否则会增加携行体积；伸出量过小则无法形成有效防护，因此其径向边界通常以超过柄部握持半径、同时不影响入鞘为原则。尾帽外缘应做圆角处理，避免握持时抵掌位置产生明显压痕。

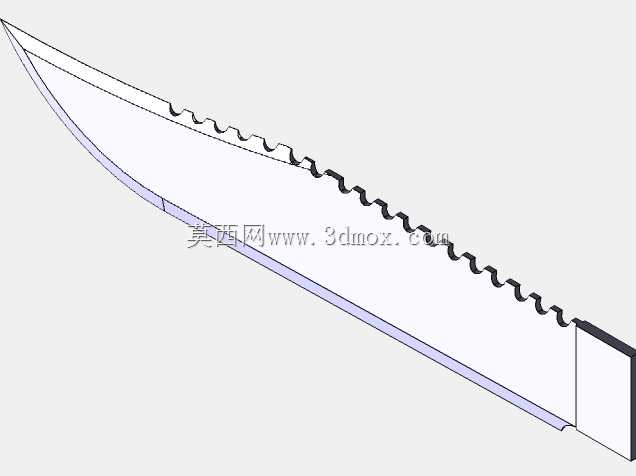

　　从结构建模角度看，刃体是该作品的难点。刀身并非简单平板拉伸，需要同时建立刃口斜面、刀背厚度、刀尖弧线、背齿阵列和根部过渡。较合理的建模方式是先绘制刀身侧视轮廓，确定刃线、刀背、刀尖和齿形范围，再通过厚度控制建立楔形截面；背齿可采用单个齿形特征沿刀背路径阵列，随后与主体合并。护手和尾帽属于近似回转体，可围绕柄部轴线生成，再通过同轴约束与刃体装配。刃根穿过护手的位置应保证接触面连续，装配后不应出现刃体相对柄部旋转的自由度；若采用扁位、销孔或多边形连接段，可进一步提高抗扭能力。

　　在工程应用中，这类模型不仅用于外观展示，也可用于刀鞘内腔设计、装具卡扣位置校核和握持人机关系检查。刀鞘设计需要依据刃宽、齿顶高度、护手外径和尾帽尺寸建立包容空间，鞘口应避开背齿突出区域，保证插入和抽出时不发生卡滞。若用于展示或动画，还需关注金属表面反光、刃口薄边和齿部阴影效果；若用于加工，则必须补充材料、热处理、表面处理、刃口角度和安全圆角等制造信息。整体而言，该模型把直柄刀具的核心功能部件压缩到清晰的几何关系中，刃身负责作业，护手负责安全边界，柄部和尾帽负责握持与限位，各部分轴线明确、装配逻辑直观，适合作为刃具类五金产品结构设计与三维建模练习对象。
