六角头螺栓与六角螺母紧固连接件

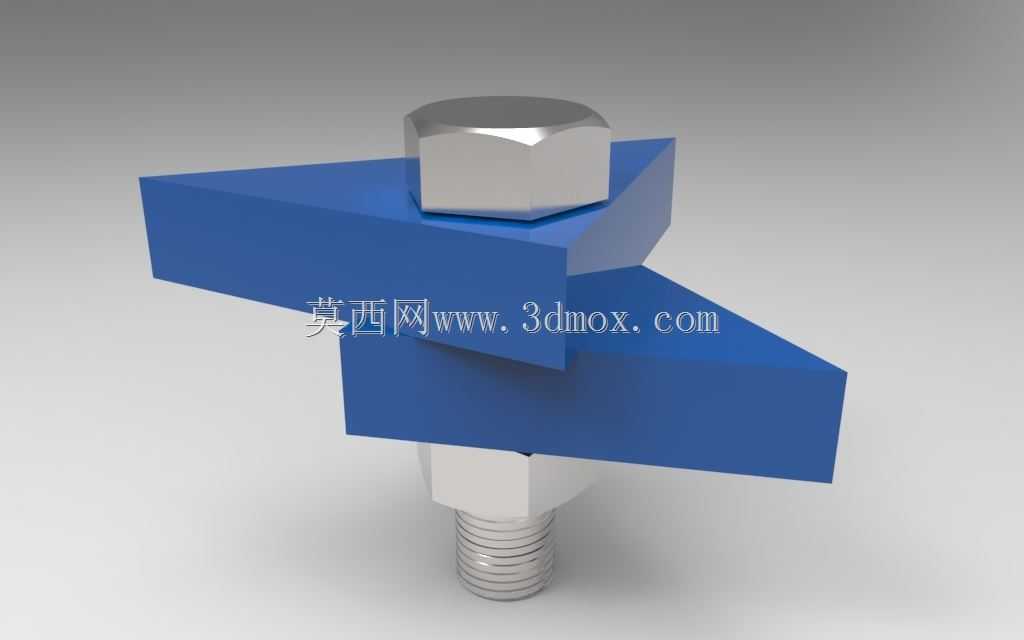

　　螺纹紧固件是机械装配中使用量最大、覆盖场景最广的基础连接件，这套六角头螺栓配合六角螺母的组合，几乎出现在每一台需要可拆卸刚性连接的设备上。从车间里的机床床身护板、自动化产线的铝型材框架，到户外工程机械的结构件、车辆底盘的附属安装位，螺栓穿入被连接件通孔后旋入螺母，靠螺纹副轴向预紧把两层甚至多层板件压合在一起，承担拉力、剪力以及交变工况下的防松需求。

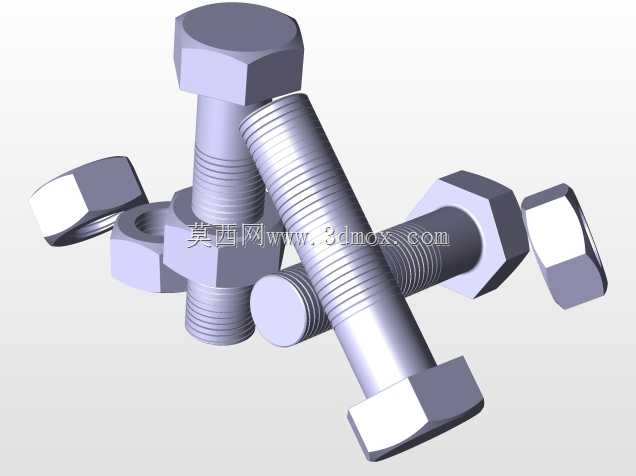

　　建模时首先要把螺纹副的配合关系理清楚：螺栓杆部的外螺纹与螺母内螺纹必须遵循同一套牙型标准，牙型角、螺距、大径中径小径的对应关系不能出错，否则装配时会出现干涉或者旋合不到位的问题。螺杆部分分为光杆段与螺纹段，光杆直径通常略小于螺纹大径，穿入通孔时起到导向定位作用；螺纹段长度要保证螺母完全旋合后，末端露出2到3个牙距，既避免螺纹旋合长度不足导致拉脱，也不让多余螺杆过长干涉周边零件。

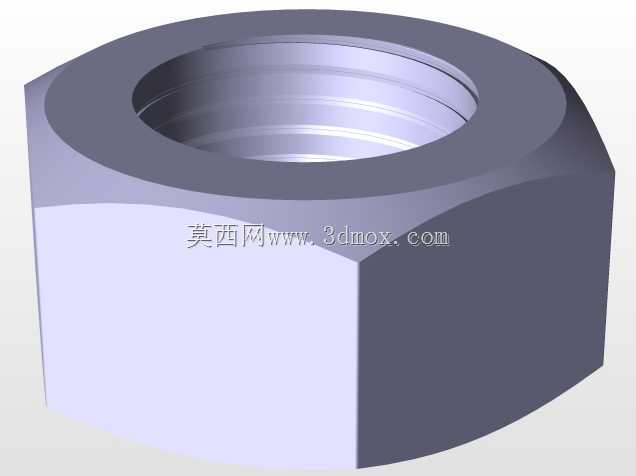

　　六角头的尺寸设计完全围绕装夹工具展开：头部对边宽度、头部厚度都对应标准扳手的开口尺寸，外六角的六个平面给开口扳手、套筒、梅花扳手提供了可靠的施力面，拧紧时扭矩能均匀传递到螺栓轴线方向，不会像圆头零件那样打滑。配套的六角螺母同样采用六方外形，厚度根据强度等级区分，普通连接用标准厚度螺母，重载或频繁振动的场合会选用加厚螺母，增加螺纹旋合圈数来分散牙型受力，避免前几牙螺纹因应力集中发生滑丝。

　　从安装边界来看，布置这类紧固件时首先要预留扳手空间：螺栓头部与螺母外侧都要留出足够的操作间隙，开口扳手摆动需要的转角空间、套筒垂直套入需要的轴向空间都要在布局阶段校核，很多新手设计时把螺栓贴在立壁旁边，最后装配才发现扳手根本放不进去，只能现场返工改孔。被连接件上的通孔直径一般比螺杆大0.5到1毫米，方便装配时对位，但间隙也不能过大，否则预紧后螺栓会受附加弯曲应力。贴合面处如果是钣金件或者软质材料，通常还要搭配平垫圈分散压应力，表面有涂装或者阳极氧化层的位置，垫圈还能避免拧紧时刮伤工件表面；振动较大的工况下会在螺母与工件之间加装弹簧垫圈或者采用自锁螺母，靠附加摩擦力防止回转松动。

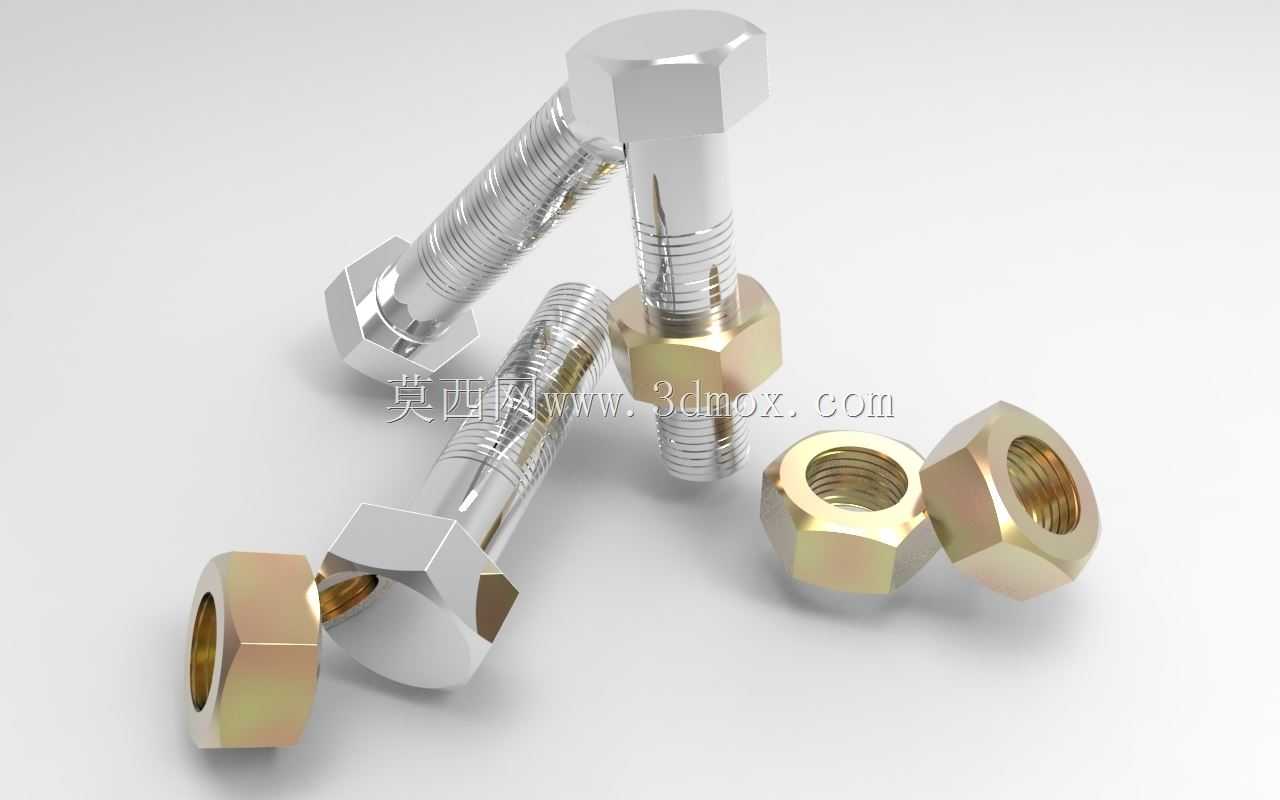

　　这套模型把螺栓与螺母的配合状态完整呈现，既可以单独调用螺栓作为轴类零件的轴向固定件，比如把带轮、轴承内圈压紧在轴肩位置，也可以成对使用完成框架拼接。渲染时区分了两种表面处理状态：银亮色件对应钢制镀锌或者不锈钢本色，适合普通室内设备；金黄色件对应镀彩锌或者铜合金材质，镀彩锌的盐雾防护能力更强，户外设备、潮湿工况下使用更多，铜螺母则常用在需要频繁拆装、避免螺纹咬合咬死的位置，比如焊接件上预埋铜螺母，反复拆卸也不会损坏内螺纹。

　　结构校核上，螺栓的失效形式主要有两种：轴向受拉时螺杆在螺纹小径处断裂，以及横向受剪时光杆部分被剪断。选型时根据连接所受的工作载荷算出需要的预紧力，再对应选择螺栓的公称直径与性能等级，普通机架用4.8级碳钢螺栓即可，承受冲击载荷的安全部位要选用8.8级甚至12.9级高强度螺栓，配套螺母的强度等级要和螺栓匹配，不能出现螺栓强度很高、螺母先滑牙的短板。建模过程中螺纹部分如果用于整机大装配，可以采用修饰螺纹简化表达来降低模型数据量，需要做3D打印样件或者干涉检查时再生成完整牙型，保证旋合运动仿真时螺纹能够真实进给，不会出现穿模。
