扭簧式木质晾晒衣夹结构设计

　　日常晾晒工位上，这类扭簧式木夹是最不起眼却消耗量极大的夹持辅件，家庭阳台晾衣绳、户外晒被架、食品作坊晾晒干货的网架、印刷厂临时固定样张的工位边，都能见到它的使用场景。它不需要外接动力，靠人手捏合即可张开夹口，松手后依靠内置扭转弹簧的回弹力咬住织物、薄膜、薄纸板，避免衣物被风刮落、晾晒物料移位。从结构拆解视角看，整件零件分为左右两片对称木夹臂、一根镀锌扭转弹簧三个核心部分，没有额外紧固件，装配时直接将弹簧卡入两臂的定位槽即可完成组装，生产工序极简，适合木工下料、冲压成型、弹簧绕制后批量手工拼装，产线节拍极快。

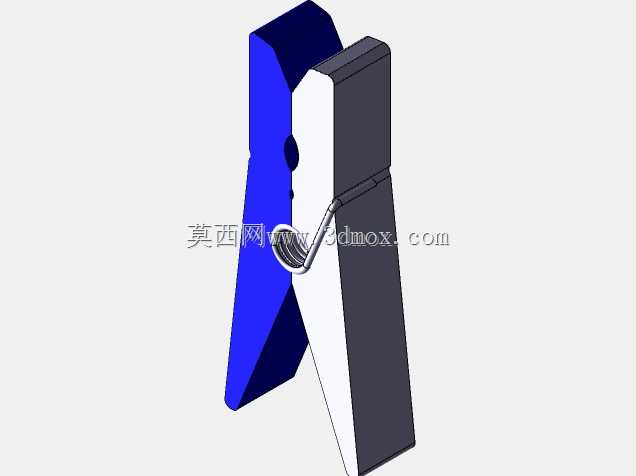

　　建模时先从夹臂的外形轮廓入手：两片木臂采用对称斜切构型，上端为夹持咬合段，下端为人手捏压的施力段，中间交叉位置开出弹簧安装孔与限位槽。夹臂总长度控制在70mm左右，单片最大宽度18mm，厚度取10mm，这个尺寸边界刚好适配成人手指捏持的施力跨度，捏合下端时上端夹口张开量可达12mm，能够轻松夹住叠放的两层牛仔布料、厚棉被边角，不会出现张口不足塞不进物料的问题。夹臂上端咬合面并非平面，加工出两道浅锯齿纹，咬合时齿尖压入织物表面，摩擦力比平面接触提升三倍以上，夹住光滑的丝绸、塑料薄膜也不会滑脱。

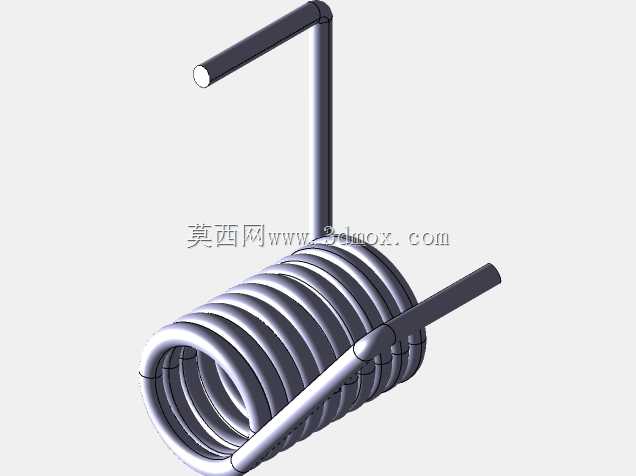

　　扭转弹簧的设计是整个夹子的功能核心：弹簧采用直径1.2mm的碳素弹簧钢丝绕制，螺旋段共3圈，套装在两夹臂交叉处的定位轴位上，两个弹簧支脚分别抵在左右木臂的内侧槽位。常态下弹簧预紧扭矩设定在0.12N·m，这个力度经过实际验证：夹口咬合面产生的正压力约8N，既可以牢牢咬住厚度5mm以内的晾晒物料，人手捏合下端时所需的按压力仅约15N，长时间连续使用手指也不会酸痛。弹簧的两个支脚做了90度折弯，折弯段完全嵌入木臂内侧的预埋凹槽内，夹子反复开合时弹簧不会从槽位脱出，正常家用场景下开合寿命可达万次以上。

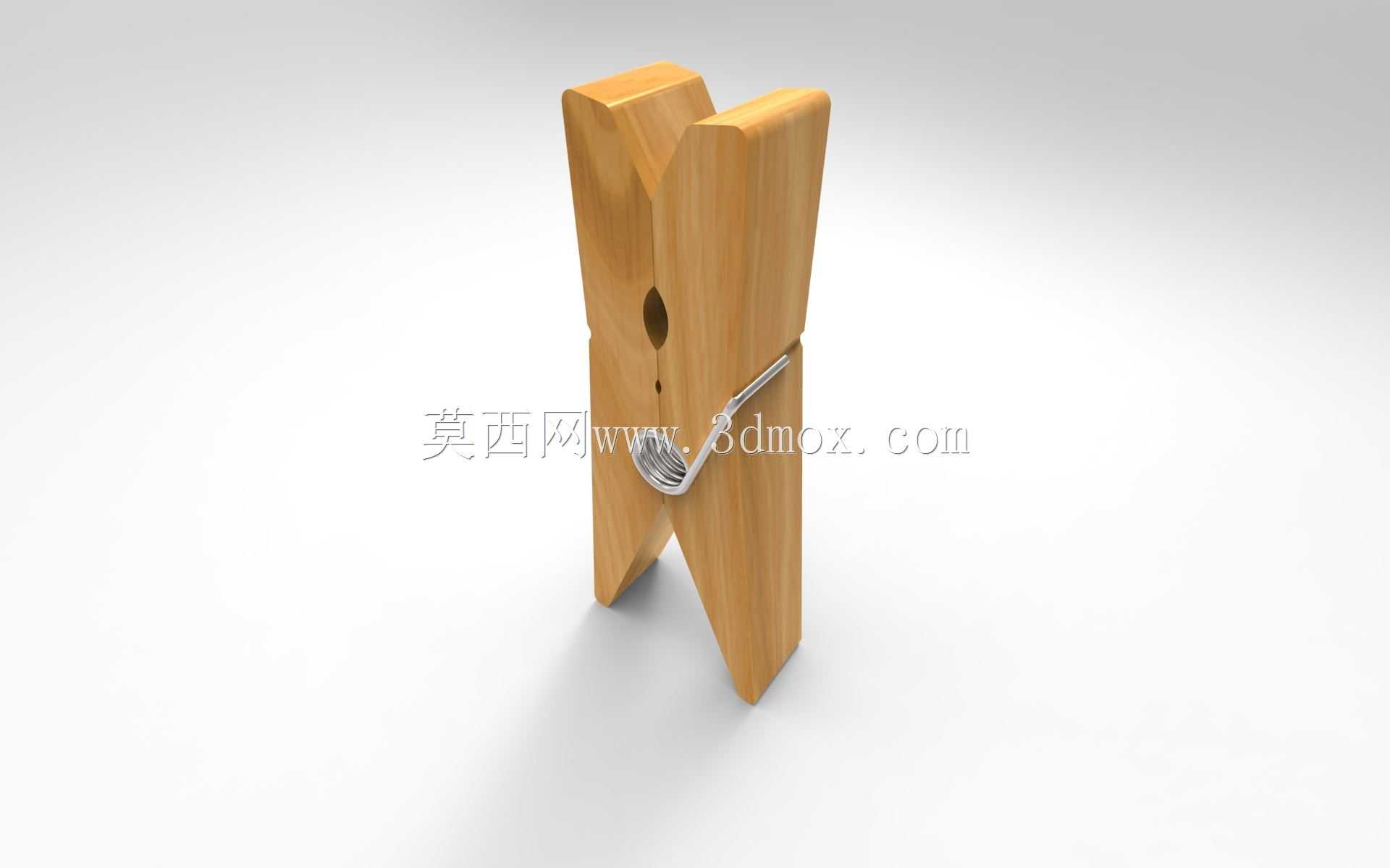

　　木料的选型偏向轻质硬木，多用桦木或荷木，下料后经过倒角打磨，所有外露棱边都做R1.5mm圆角处理，没有毛刺尖角，手持操作时不会扎手，夹取衣物时也不会勾丝刮坏面料。夹臂中间的弹簧安装孔位同轴度要求控制在0.2mm以内，装配后两片夹臂摆动顺畅，没有卡滞、偏摆问题，夹合时上下咬合面能够完全贴合，不会出现一侧缝隙大、一侧咬实的偏载情况。

　　在非标工装场景里，这种小型扭簧夹的结构思路也常被借鉴：比如生产线临时固定薄工件的快速压夹、展板海报的快速装夹、线束工位临时束线，都可以参考这种“两片摆臂+中置扭簧”的极简夹持构型，不需要锁螺丝、不需要扳动手柄，单手即可完成装夹拆卸。建模过程中需要重点校验运动干涉：模拟夹臂从全闭到全开的摆动行程，确认弹簧螺旋段和木臂开孔内壁没有摩擦剐蹭，弹簧支脚在摆动全过程中始终贴紧木臂槽底，不会出现支脚弹出、移位的问题。夹臂的外形斜度经过人机优化，下端捏压段向外微微张开，手指放入时自然贴合指腹轮廓，施力时没有局部硌手的应力集中点；上端夹持段略微收窄，能够伸入晾衣绳和衣物之间的狭小缝隙，不用刻意掀开布料就可以把夹子推到夹持位置。考虑到户外使用场景，木质件表面做清漆浸渍处理，受潮后不会发霉变形，弹簧镀锌防锈，雨天淋湿后晾干也不会出现锈渍污染衣物的问题，整体结构没有易损易耗的额外零件，单件成本极低，属于典型的极简实用型日用夹持构件。
