内燃机活塞连杆总成结构设计

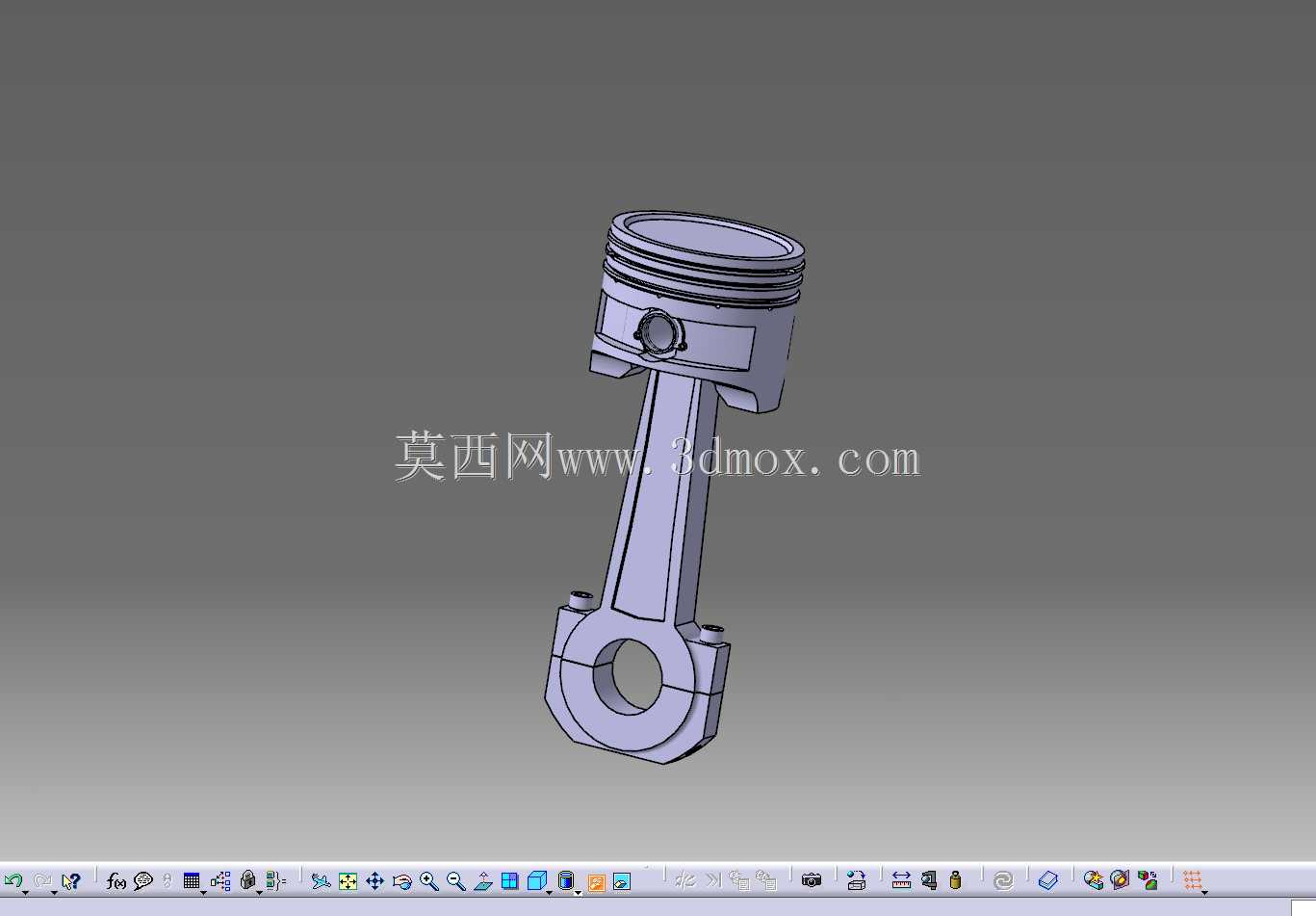

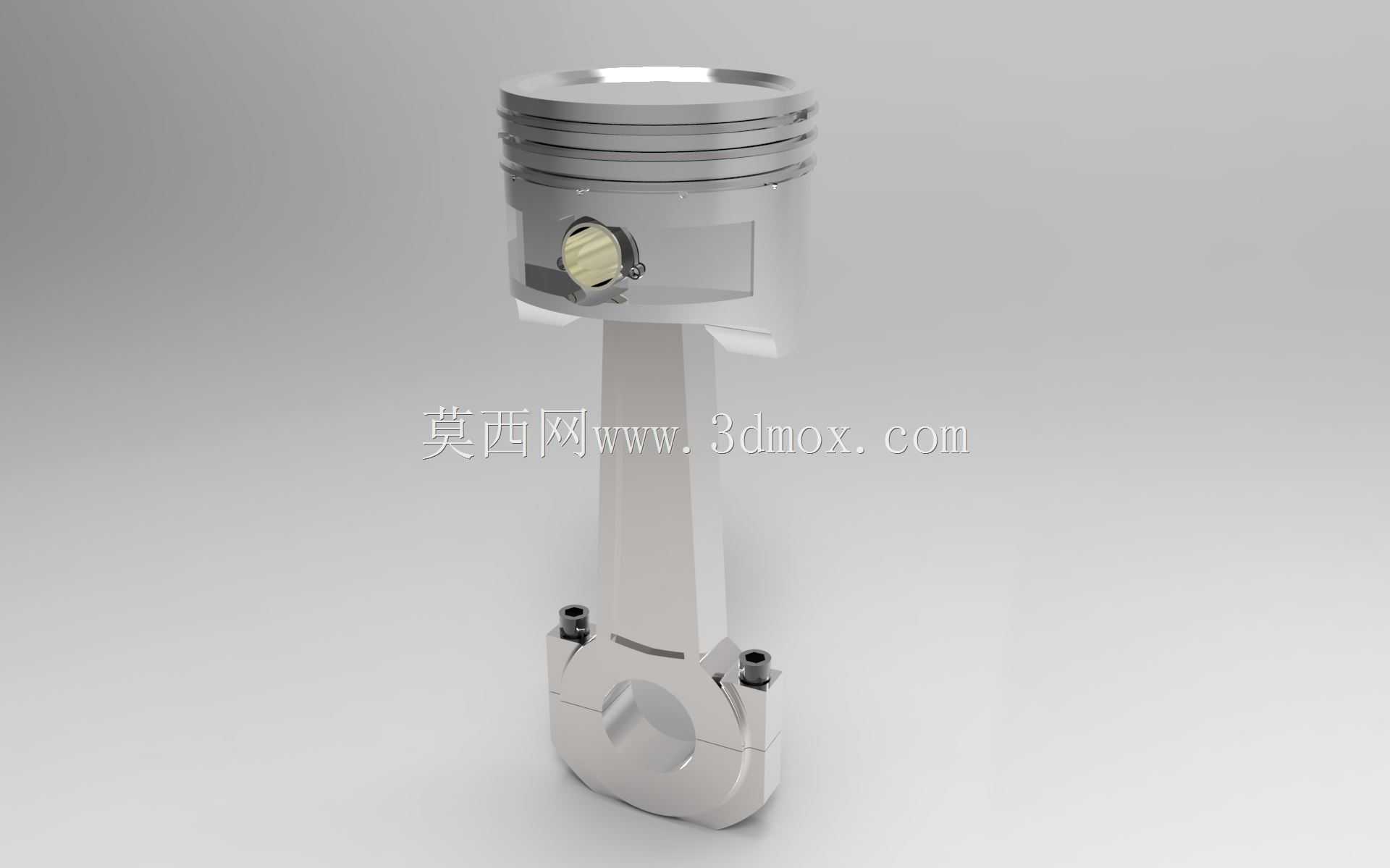

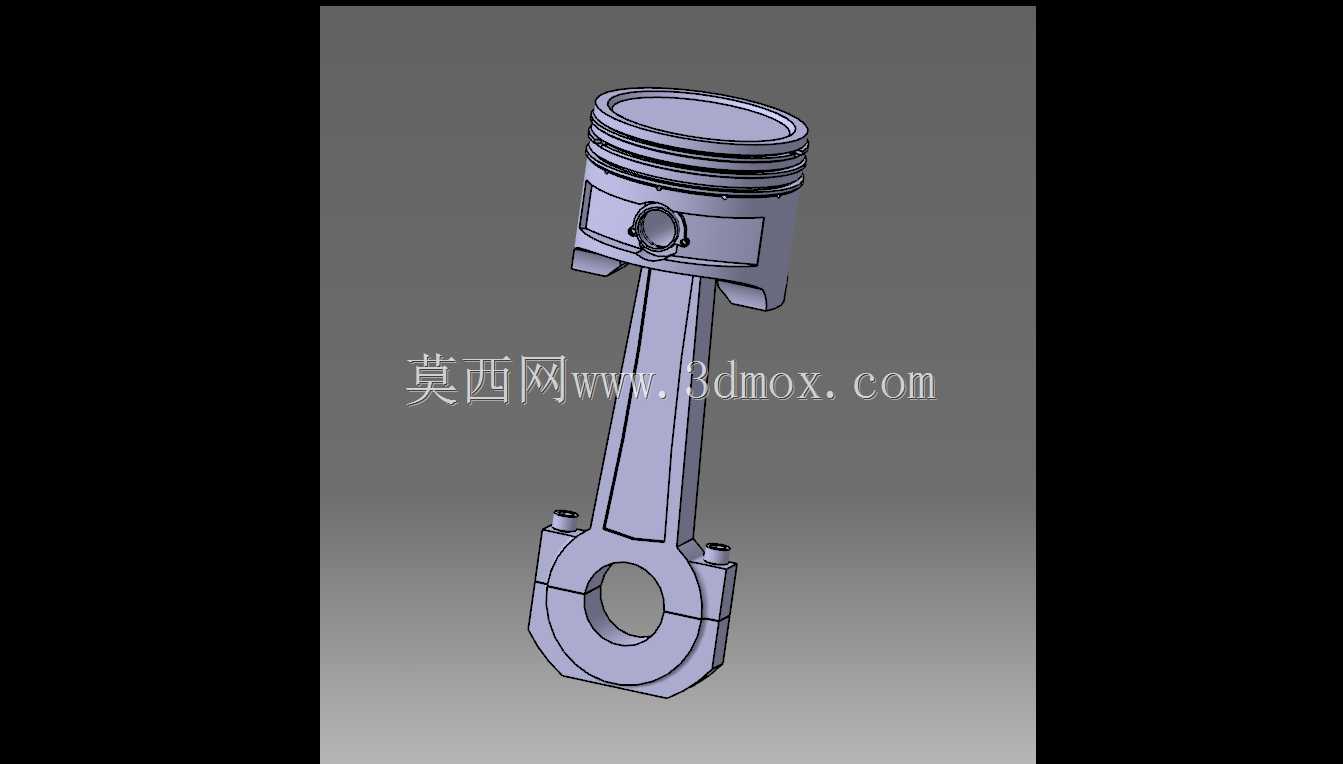

　　这套活塞连杆总成是内燃机曲柄连杆机构的核心运动部件，建模时把活塞、活塞环、活塞销、连杆体、连杆盖、连杆螺栓以及轴瓦配合关系完整还原，结构层次清晰，配合面、定位面和装配约束都按实际发动机装配逻辑搭建。从现场使用角度看，这类部件直接决定发动机的动力输出、燃烧效率与运转可靠性，广泛用于汽油机、柴油机以及小型动力机械的缸体内部，承担把燃气爆发压力转化为曲轴旋转扭矩的关键任务。

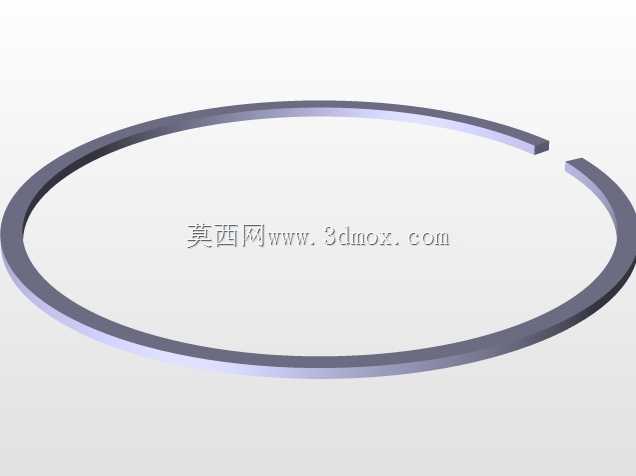

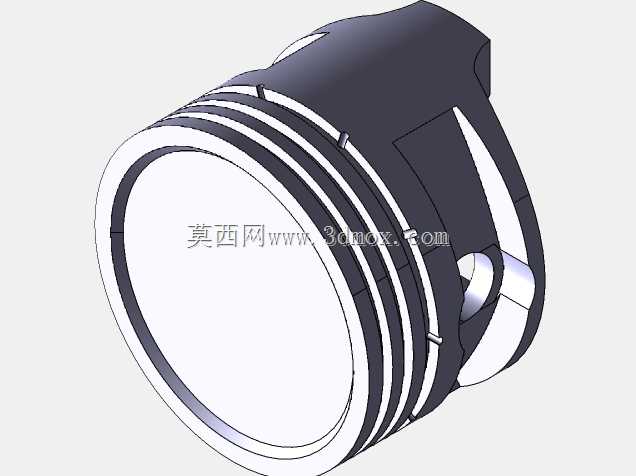

　　活塞头部设计了多道环槽，用于布置气环与油环。气环负责密封燃烧室，防止高温高压燃气窜入曲轴箱；油环则刮除缸壁多余润滑油，避免机油进入燃烧室造成积碳。环槽的宽度、间距以及槽底圆角都需要严格控制，圆角过小会在高频热冲击下产生应力集中，导致环槽开裂。活塞顶面直接接触燃烧火焰，工作温度高、热负荷大，因此顶部壁厚与内腔过渡要兼顾散热和强度；裙部则在缸套内起导向作用，承受侧向推力，其型面通常不是理想圆柱，而是带有微椭圆和中凸曲线，以补偿热膨胀并改善润滑。

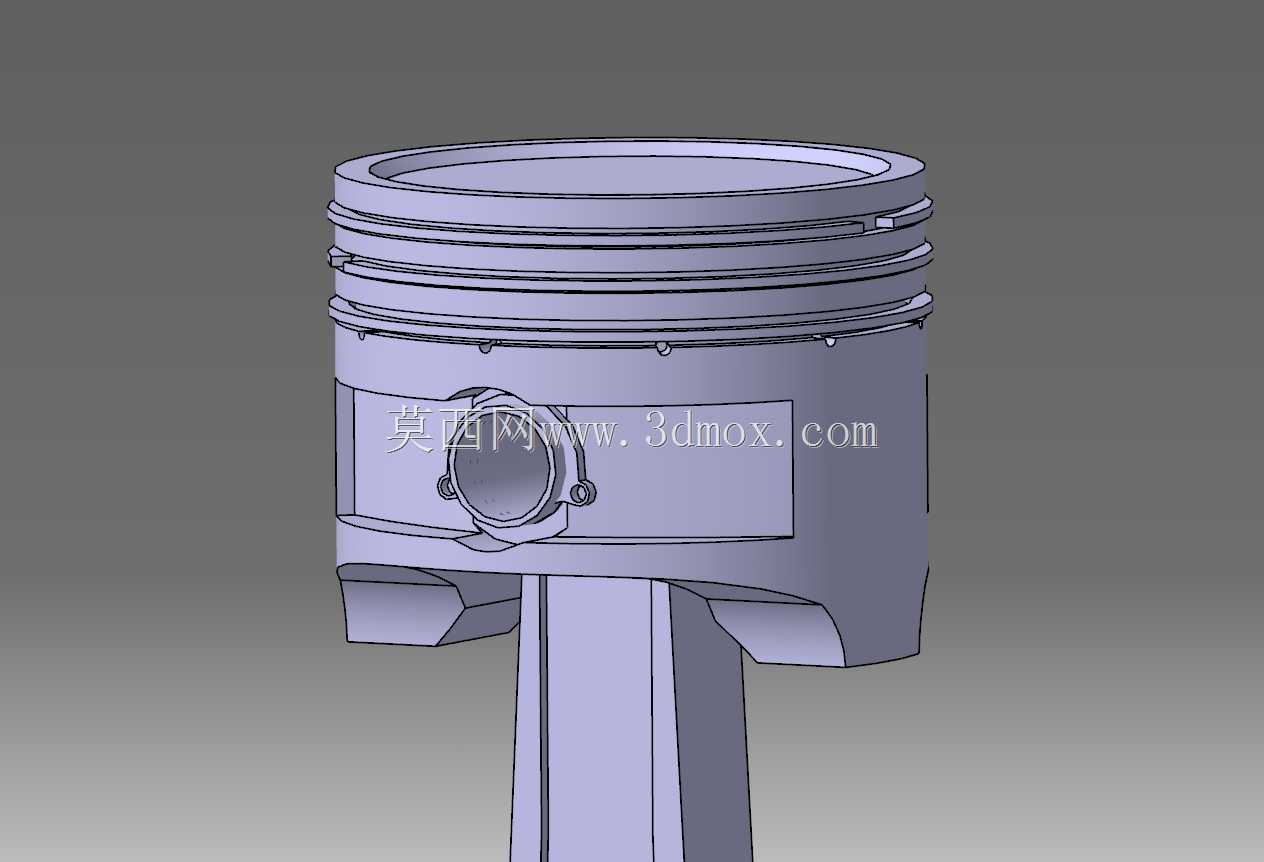

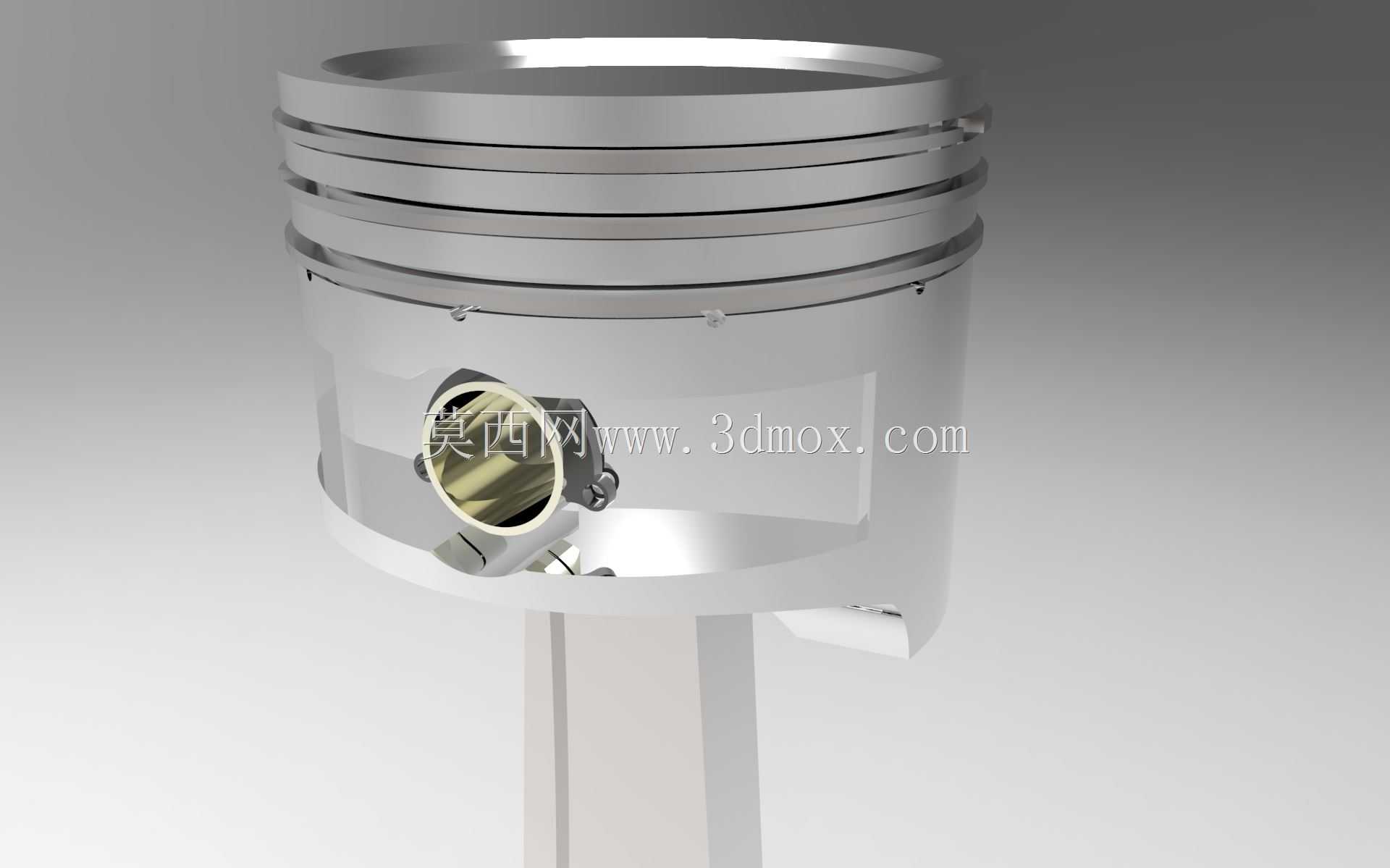

　　活塞销座通过活塞销与连杆小头连接，销座与销孔的位置决定了力流传递路径。建模时可以看到销座两侧加强筋自然过渡到活塞内腔，这种结构能把顶部燃气压力分散到销孔区域，避免局部厚大造成热节。连杆小头通常压入衬套，与活塞销形成旋转副；连杆杆身采用工字形截面，在保证抗弯和抗扭刚度的同时降低往复质量，这对高速发动机尤其重要，因为惯性力随转速平方增长，多余质量会直接加大曲轴轴承和缸体振动负荷。

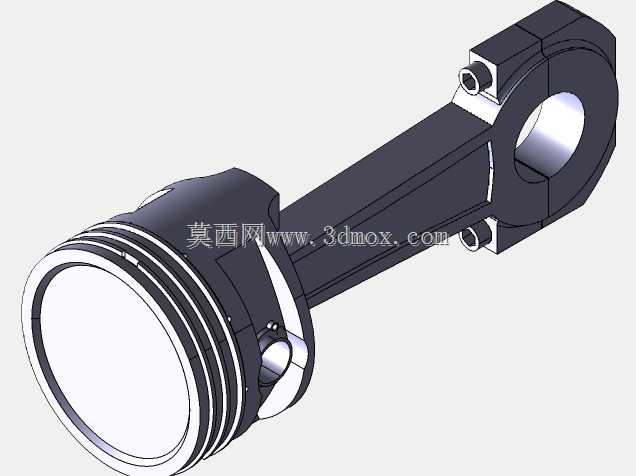

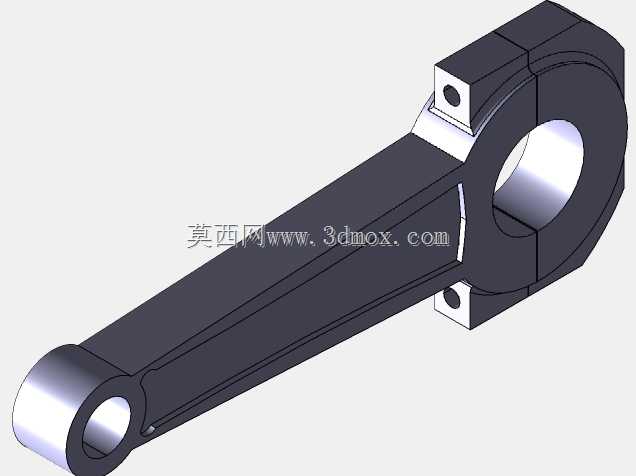

　　连杆大头采用剖分式结构，由连杆盖通过两根高强度螺栓紧固。剖分面、定位方式以及螺栓预紧力是设计重点：接合面必须保证轴瓦孔圆度，盖与杆身错位会造成轴瓦偏磨、油膜破坏；螺栓则要在拉伸屈服附近稳定工作，既不能预紧不足导致接合面分离，也不能过预紧引发塑性伸长。大头孔内安装上下轴瓦，轴瓦表面的油槽、油孔与连杆润滑油道对应，曲轴旋转时压力油进入摩擦副形成动压润滑。

　　在装配边界上，活塞外径与气缸套之间留有明确的配缸间隙，间隙过小会在热态下拉伤缸壁甚至抱死，过大则会产生敲缸和窜气。活塞销与销座、连杆小头衬套之间分别按全浮或半浮方式确定配合；连杆大头孔与曲轴连杆轴颈之间通过轴瓦控制油膜间隙。整机布置时，活塞在上止点和下止点之间往复运动，连杆随曲轴摆动，因此需要校核活塞在上止点时与气门、缸盖燃烧室的避让关系，也要校核连杆在下止点附近与缸体下导轨、平衡轴或曲轴配重的空间干涉。

　　从工程应用看，这类三维结构不仅用于发动机整机方案校核，也可用于教学演示、运动仿真、有限元分析前处理以及加工工艺讨论。通过模型可以直观观察压缩行程和做功行程中活塞受力方向的变化：燃气压力作用于活塞顶，经活塞销传递到连杆，再由连杆推动曲轴旋转；同时连杆摆动产生的侧向力使活塞裙部压向缸壁，形成摩擦和敲击风险。设计时需要在轻量化、热变形、润滑、疲劳强度和制造成本之间取得平衡，例如活塞材料常采用铝合金以降低往复惯性，连杆则多采用合金钢锻件以承受高交变载荷。

　　模型把外部轮廓和内部传力路径都表达得比较完整，适合结构工程师在方案阶段检查环槽数量、销座高度、杆身截面、大头轮廓以及螺栓布置是否合理，也适合作为曲柄连杆机构运动分析的基础数模。
