可堆叠组合式零件托盘支撑包装结构

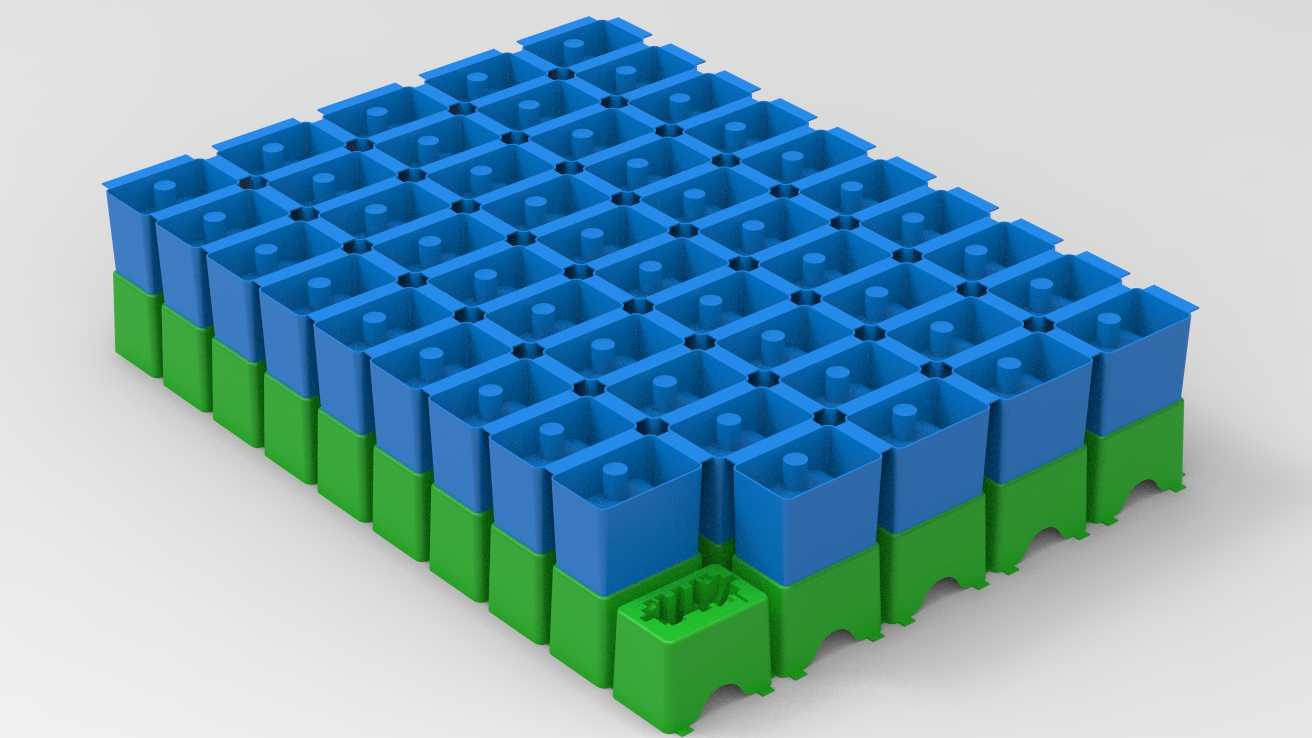

这套支撑包装结构主要面向精密小零件的周转仓储场景，在电子元器件、小型机加工件、注塑标准件的厂内转运、跨厂区配送以及终端交付环节都能适配，替代传统一次性泡沫衬垫与瓦楞纸格档，解决常规包装在多层堆码时易压损、零件磕碰刮花、包装废弃物难处理的痛点。整套结构采用上下分体式组合设计，蓝色上部为零件容置格，单组结构可排布25个独立容置腔，每个腔体的内壁做了0.2mm的拔模斜度，既方便零件取放，也能在注塑成型时顺利脱模，腔体底部做了十字形加强筋，在不增加整体壁厚的前提下提升腔体抗冲击能力，避免零件放置后腔体受力开裂。下部绿色部分为支撑底座，底座底部设计了与上部容置格顶部完全匹配的定位凸台，当多组托盘堆叠时，上层底座的凸台可以精准嵌入下层托盘的容置格顶部凹槽内，堆叠偏移量控制在0.5mm以内，即使堆码到6层高度，整垛托盘也不会出现滑移塌垛的情况。结构整体壁厚控制在1mm，在满足周转堆码强度要求的前提下最大化减少材料用量，整套结构仅采用2个板材模具即可完成全部零件的注塑生产，模具结构简单，没有复杂抽芯结构，量产时的成型周期可控制在18秒以内，大幅降低单件生产成本。结构边角全部做了R3圆角处理，避免周转过程中锐边划伤操作人员，同时减少应力集中点，降低跌落时的结构开裂概率。底座底部预留了10mm的叉车作业间隙，适配手动液压叉车与自动化立库的堆垛机货叉尺寸，既可以人工周转搬运，也能直接接入自动化仓储系统使用。容置格的尺寸可以根据所承载零件的外形做等比例缩放调整，调整时仅需修改模具型腔的镶件尺寸，无需重新制作整套模架，适配不同规格零件的包装需求。整套结构采用可回收热塑性材料制作，废弃后可直接破碎重新注塑加工，无需额外分拣处理，符合循环包装的使用要求，相比一次性包装，重复使用次数可达50次以上，长期使用的包装成本仅为一次性纸塑包装的12%左右。在零件放置完成后，可在顶部加盖同规格的盖板结构，配合捆扎带即可完成整箱封装，无需额外添加缓冲填充物，零件在腔体内的窜动量控制在1mm以内，即使在公路运输的颠簸工况下，也不会出现零件相互碰撞导致的表面镀层脱落、精密配合面刮伤等问题。
