NASA SLS Block1重型运载火箭结构建模

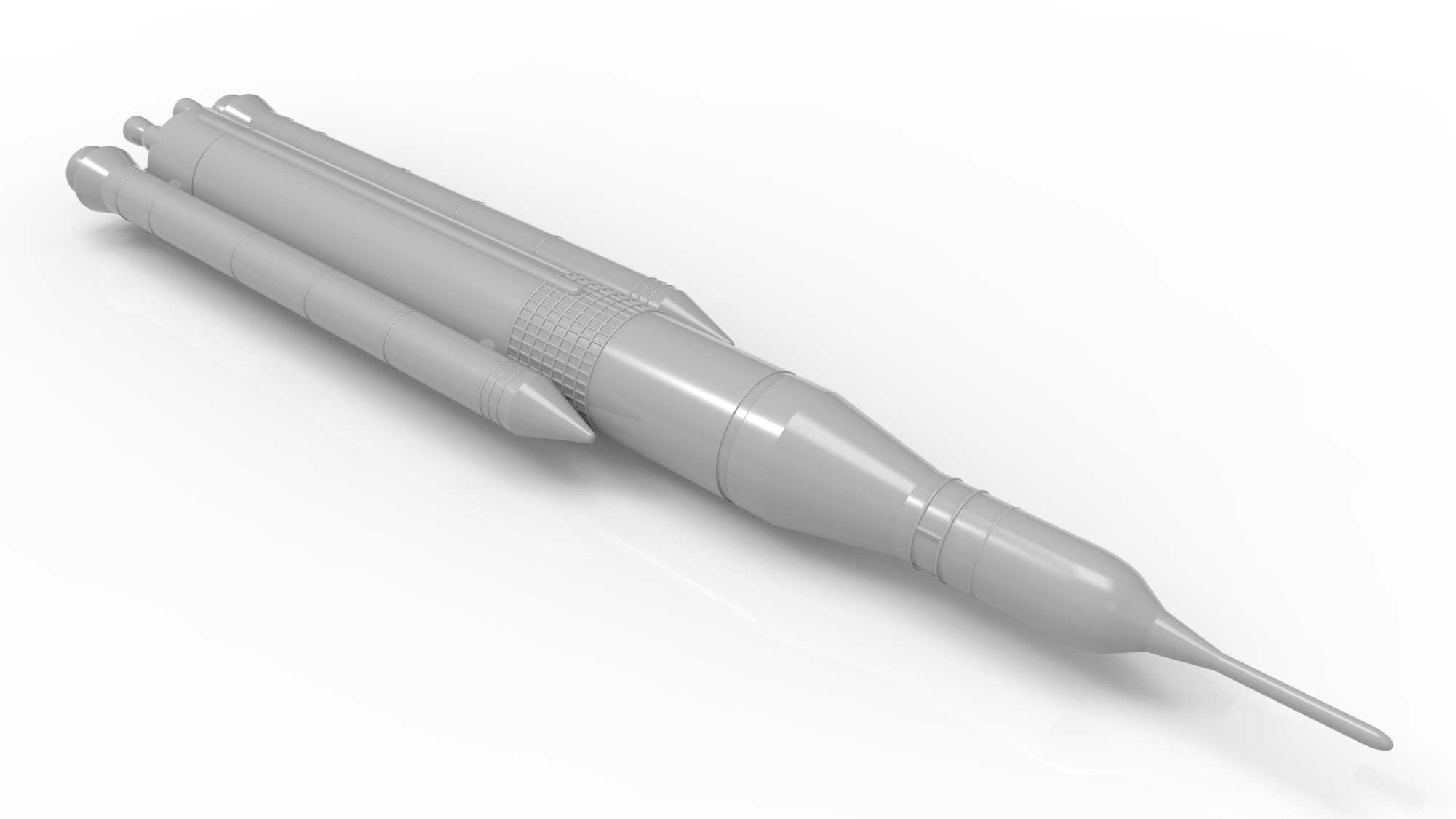

该模型还原的SLS Block1运载火箭，核心应用场景集中在深空探测任务的运载环节，承担猎户座飞船及配套载荷的近地轨道入轨、地月转移轨道投送职责，是当前载人深空探测领域的核心投送载具。从结构设计逻辑来看，模型完整复现了芯级与固体助推器的捆绑布局，芯级作为主承力结构，沿轴向布置贮箱、级间段、仪器舱与整流罩结构，两侧捆绑的固体火箭助推器承担起飞阶段近七成的推力输出，建模过程中严格对齐了箭体各舱段的对接基准，助推器与芯级的连接耳片、捆绑连杆的安装位置均按照实际装配边界做了结构还原，可直接用于航天科普展陈结构演示、运载火箭总体布局教学演示场景。外形尺寸层面，模型按照等比例缩放原则还原了实箭的长细比特征，箭体头部整流罩采用冯·卡门曲线线型，降低跨音速飞行阶段的气动阻力，助推器头部的斜切构型也做了精准复刻，避免气动干扰带来的结构载荷偏差。从功能特性还原角度，模型区分了不同舱段的结构特征：芯一级的发动机喷管布局、助推器的尾段结构、级间段的桁架连接形式、整流罩的纵向分离缝位置均做了细节刻画，没有省略影响结构认知的关键特征。设计过程中优先保证了各部件的装配同轴度，芯级轴线与助推器轴线的平行度偏差控制在建模公差允许范围内，所有外凸结构如助推器尾翼、管路整流罩的安装位置均贴合箭体实际安装边界，不存在结构干涉问题。该模型可用于航天装备结构设计的参考案例，帮助从业者理解大型捆绑式运载火箭的总体布局逻辑、舱段划分思路以及部段对接的基准设计原则，也可作为航天主题展项的结构演示载体，直观展示重型运载火箭的外部构型与部件组成。建模时对箭体表面的防热层分区、仪器舱开口位置也做了对应体现，能够支撑结构原理讲解、布局方案推演等使用需求，各部件的拆分逻辑符合实际火箭的部段划分规则，可直接用于拆解演示场景。
