航空发动机涡轮叶片曲面结构设计

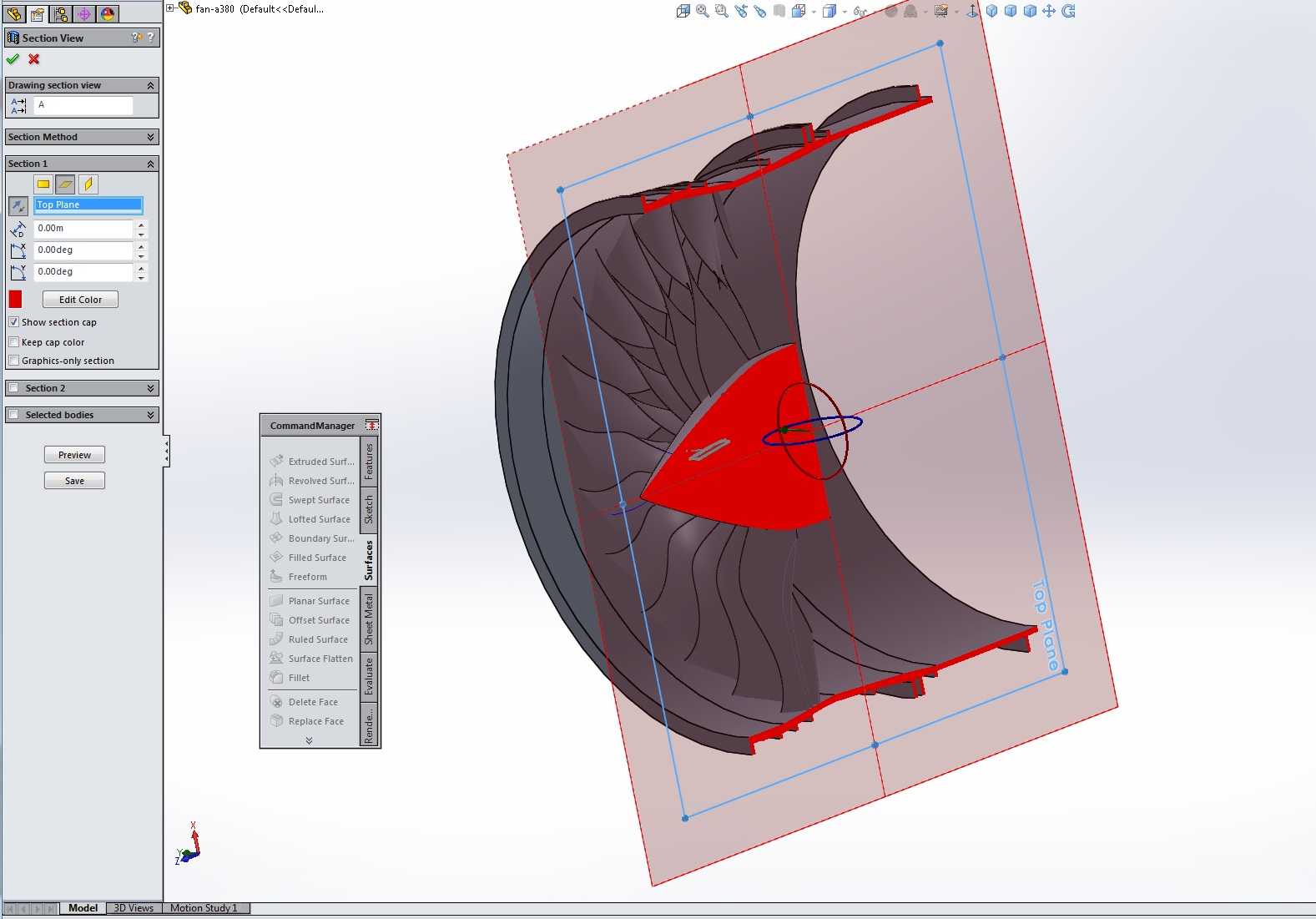

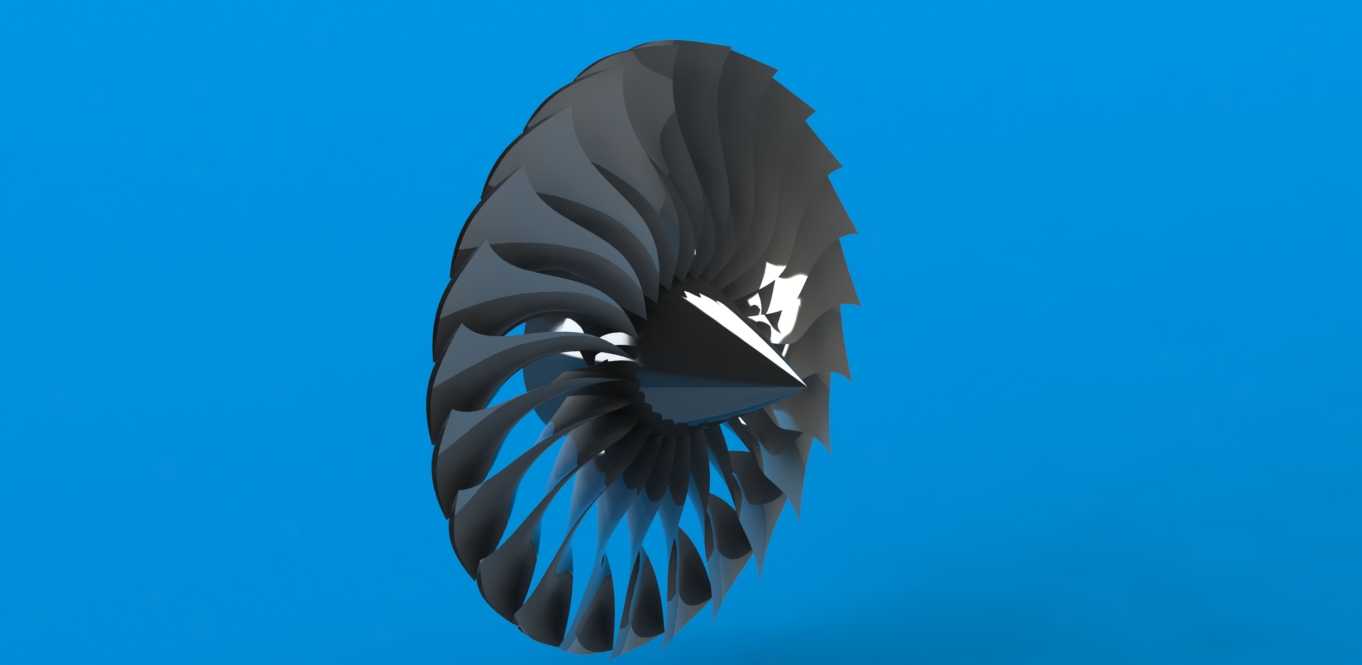

该部件为航空动力系统核心做功元件，主要应用于大涵道比涡扇发动机的涡轮段，承担将高温高压燃气的内能转化为轴系旋转机械能的核心作用，直接决定发动机的推力输出效率与运行稳定性。从实际工况适配角度出发，叶片采用大扭角复合曲面构型，叶身沿展向设置连续变化的安装角，适配不同半径位置燃气的流速差与流向角，避免气流在叶表发生分离损失，提升整级涡轮的做功效率。叶根部位采用枞树型榫头结构，匹配涡轮轮盘周向的榫槽安装位，安装时可通过榫头的定位面实现径向与周向的精准限位，配合锁紧片结构可承受高转速下的巨大离心载荷，同时预留合理的热膨胀间隙，避免高温工况下榫接部位出现应力卡滞。设计过程中优先考虑气动性能与结构强度的平衡，叶身型线通过多截面放样生成，压力面设置微凸的曲率过渡，引导燃气沿叶表顺畅流动，吸力面则控制曲率变化率，降低局部激波产生的概率；叶身内部预留冷却流道的布置空间，可适配气膜冷却、冲击冷却等复合冷却结构，满足高温燃气环境下的材料许用温度要求。从安装边界来看，叶片展向高度适配涡轮级的轮盘与机匣间隙，叶顶预留合理的篦齿密封结构安装位，减少叶顶间隙的燃气泄漏损失；叶片弦长尺寸匹配整级涡轮的栅距要求，保证相邻叶片间的流道面积符合气动设计计算值，避免出现流道堵塞或通流面积不足的问题。叶身表面的粗糙度设计严格控制在气动要求范围内，减少附面层的摩擦损失，同时叶身与榫头的过渡段采用大圆角平滑过渡，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。该结构的建模过程中，对叶型的前后缘半径做了精细化处理，保证前缘的气流驻点位置适配设计工况的来流角度，后缘则采用小厚度收敛结构，减少尾迹损失，提升下游导向叶片的进气均匀性。
