带内部加强肋的航空机翼段结构设计

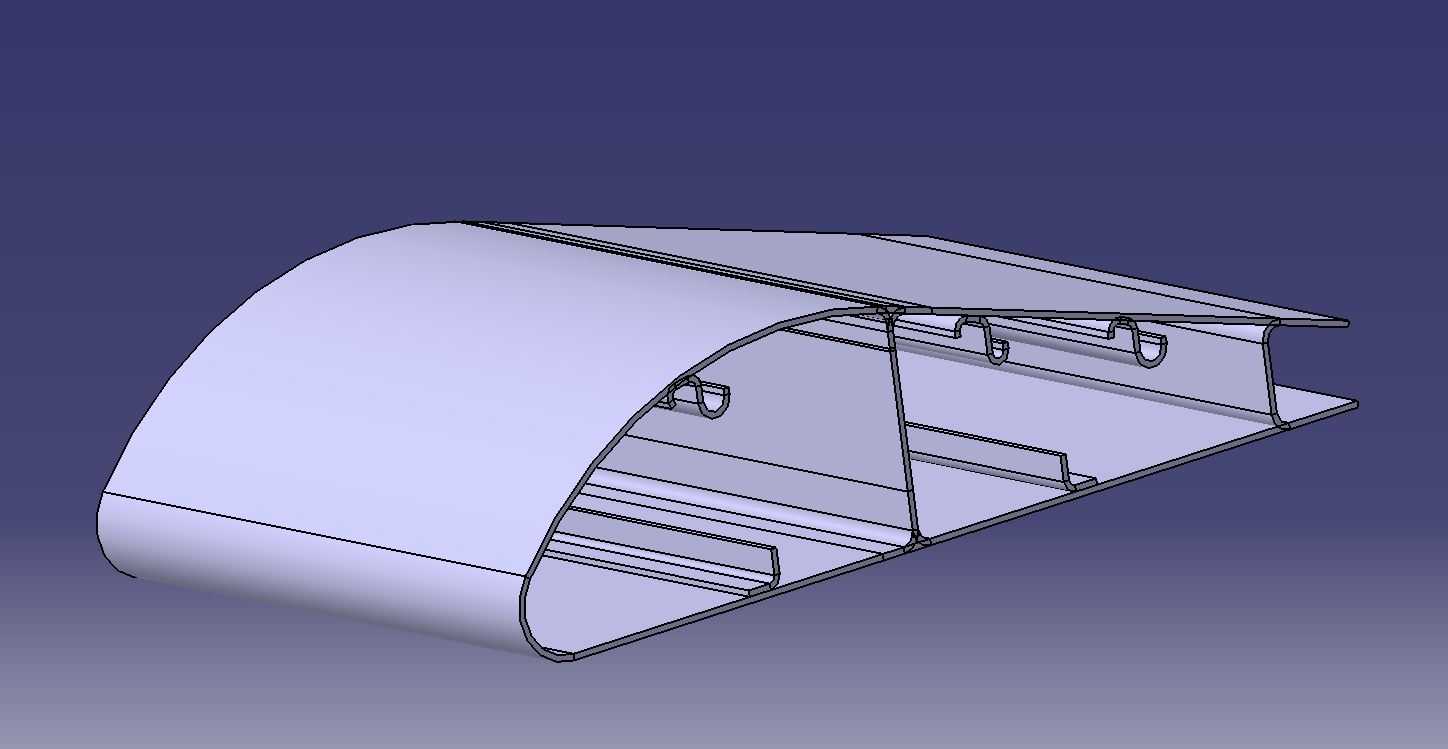

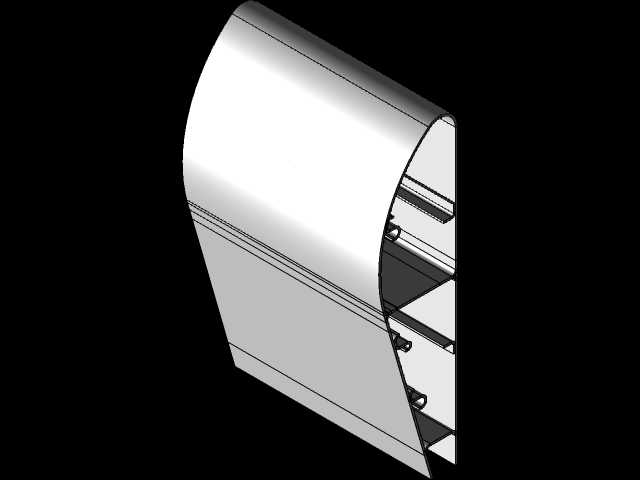

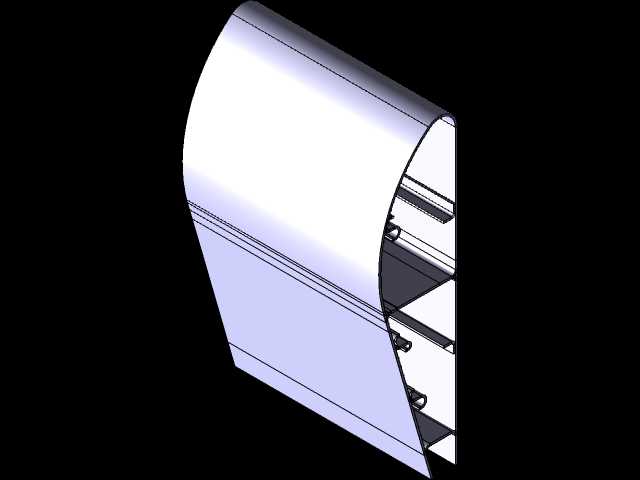

该结构为航空飞行器机翼的典型分段承力结构，主要应用于固定翼无人机、轻型通航飞机的中段翼身连接区域，承担飞行过程中的气动升力传递、翼面载荷分散以及局部挂载点的受力支撑作用。从实际使用场景来看，这类翼段结构多布置在机翼主梁与翼肋的交汇区域，上表面维持标准低速翼型的气动外形，下表面预留设备安装与维护开口，可直接适配小型航测无人机、轻型运动飞机的机翼装配需求，无需额外做气动修形即可满足低速飞行阶段的升阻比要求。设计过程中优先考虑了结构减重与承力效率的平衡，外蒙皮采用等厚曲面成型，完全贴合选定的低速翼型轮廓曲线，前缘做了圆弧过渡处理，避免飞行过程中出现气流分离；内部沿翼展方向等距布置横向加强肋，肋板上开设多组减重孔与走线槽，既能够降低整体结构重量，也可预留航电线路、燃油管路的铺设空间，同时肋板边缘设置翻边结构，与蒙皮内侧采用胶接加铆接的复合连接形式，大幅提升翼段的整体抗扭刚度，避免大迎角飞行状态下蒙皮出现鼓胀变形。沿弦向布置的纵向长桁直接卡入加强肋的预设卡槽内，长桁截面采用C型冷弯型材构型，能够将蒙皮承受的局部气动载荷均匀传递到两侧加强肋上，避免蒙皮在交变气动载荷下出现疲劳开裂。从安装边界来看，该翼段的前后缘分别设置了对接接头，前缘接头可与机翼前梁通过螺栓铰接，后缘接头预留了与襟翼、副翼操纵机构的连接孔位，安装时可直接沿翼展方向与相邻翼段插接，对接面设置有密封胶条安装槽，能够满足高空飞行时的防雨、防湿气渗入要求。结构的翼型厚度弦长比控制在15%左右，既能够保证内部足够的设备安装空间，也不会因为翼型过厚导致飞行阻力激增；加强肋的布置间距经过受力核算，在1.5倍最大过载工况下，蒙皮的最大变形量控制在翼展长度的千分之二以内，完全满足轻型飞行器的结构刚度要求。这类带肋翼段结构在实际生产中多采用航空铝合金板材冲压成型，部分低成本无人机应用场景也可使用碳纤维复合材料铺层制作，三维建模过程中完全遵循实际加工的工艺要求，所有弯折处均预留了合理的折弯圆角，避免应力集中导致的结构断裂，减重孔的边缘也做了倒角处理，消除加工过程中产生的毛刺应力源，进一步提升结构的疲劳使用寿命。
