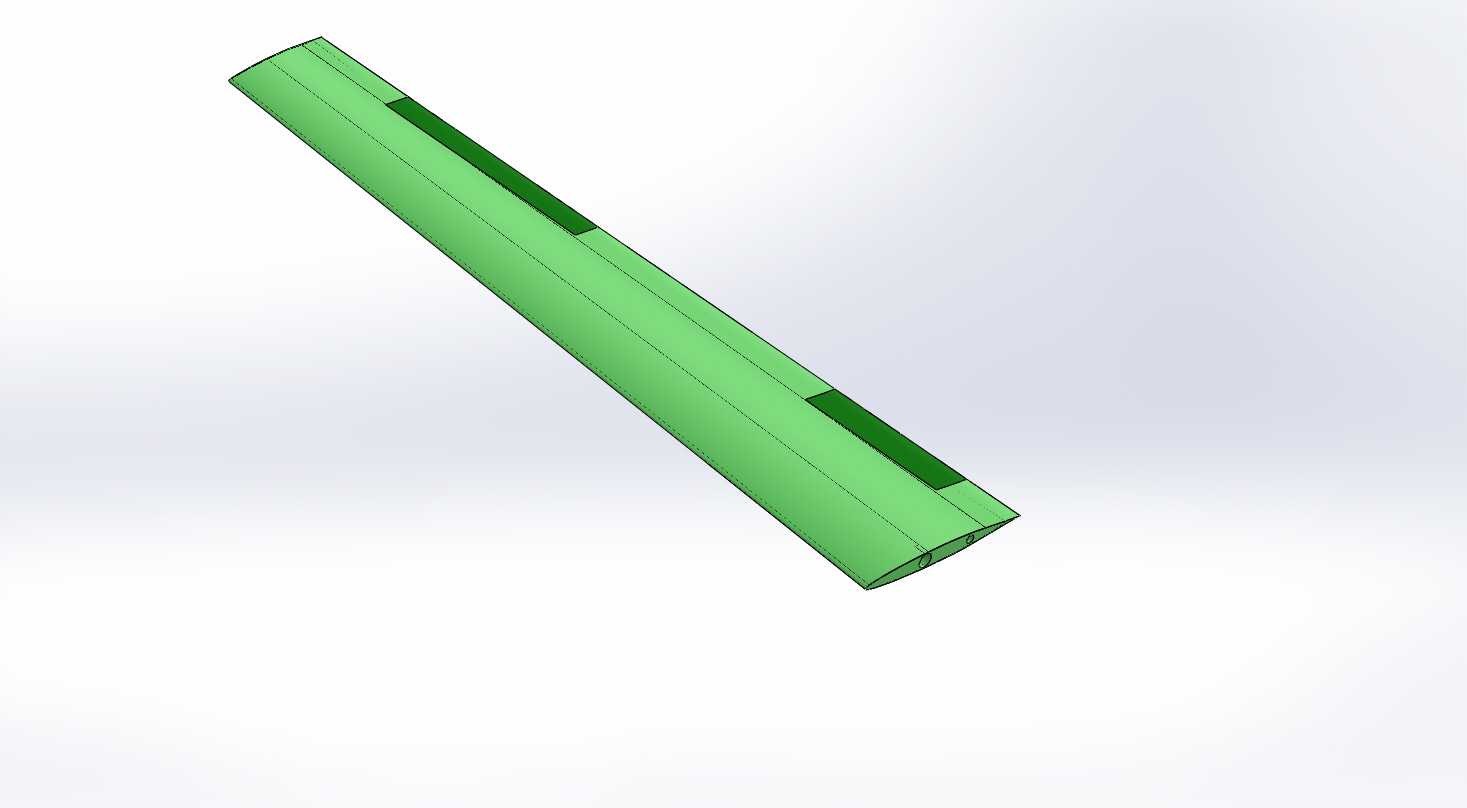

长航时固定翼无人机右翼结构设计

这款固定翼无人机右翼结构，主要适配低空长航时巡检、区域地形测绘、农林作业监测类飞行场景，作为固定翼无人机产生升力的核心单侧部件，其气动外形直接决定整机巡航效率与飞行稳定性。从结构设计逻辑来看，翼型采用低速高升阻比层流翼剖面，沿展向做了渐变扭转设计，翼根处弦长更大、安装角略高于翼尖，能够在巡航状态下延缓翼尖失速的出现，避免单侧升力骤降引发飞行姿态失控；翼面沿展向设置的分段式凹陷结构，是为了集成安装襟翼、副翼的舵机驱动组件与走线槽，无需额外在翼面外部加装整流结构，既降低了装配复杂度，也减少了翼面凸起带来的寄生阻力。从安装边界来看，翼根端预留了与机身中央翼盒对接的定位止口与螺栓连接孔位，对接面做了平面度公差控制，装配时可直接与机身翼盒的定位销配合，保证左右翼的安装对称性，降低整机气动配平的调试工作量；翼尖段做了切尖修形，能够削弱翼尖涡流的强度，减少诱导阻力，同时控制整机展长尺寸，满足小型固定翼无人机的收纳运输要求。结构选材层面，该翼结构适配碳纤维蒙皮加泡沫芯的夹层制造工艺，翼面的分段凸起区域做了局部壁厚加强，既能够承受飞行过程中的气动载荷与机动过载，也能控制整体结构重量，避免单侧机翼过重带来的重心偏移问题。在实际作业场景中，该右翼结构配合整机动力系统，可在3-5级风况下维持稳定巡航，翼面预留的舵面安装位可根据作业需求切换副翼、襟翼的控制逻辑，执行测绘任务时可通过小角度襟翼调整降低巡航速度，提升航拍摄影的成像清晰度；执行农林监测任务时可通过副翼大角度偏转实现小半径转弯，适配不规则地块的作业航线需求。设计过程中针对翼根连接区域做了载荷集中强化，在连接孔位周边预埋了金属衬套，避免多次拆装后复合材料孔位出现磨损松旷，提升结构的重复使用可靠性；翼面内部预留了足够的走线空腔，可将舵机线缆、航灯线缆沿翼肋预设的卡扣固定，避免飞行过程中线缆晃动干扰舵面动作，也减少了线缆与蒙皮摩擦产生的飞行故障隐患。
