仿鸟翼布局隐身军用侦察无人机设计

这款无人机采用类鸟翼融合体飞翼布局设计，整体气动外形完全围绕低雷达反射截面积需求优化，没有传统无人机的外露垂尾与突出式设备舱，所有翼面棱边都做了平行对齐处理，能将入射雷达波集中反射到几个非威胁方向，大幅压缩敌方防空雷达的探测距离。从实际应用场景来看，这类无人机主要承担前线战术侦察、浅近纵深目标监视、电子信号侦搜任务，可在中高空空域长时间巡航，依托自身隐身特性穿透常规防空警戒网，为后方指挥单元传回实时战场态势数据，也可根据任务需求拓展小型精确打击载荷挂载能力，执行察打一体任务。

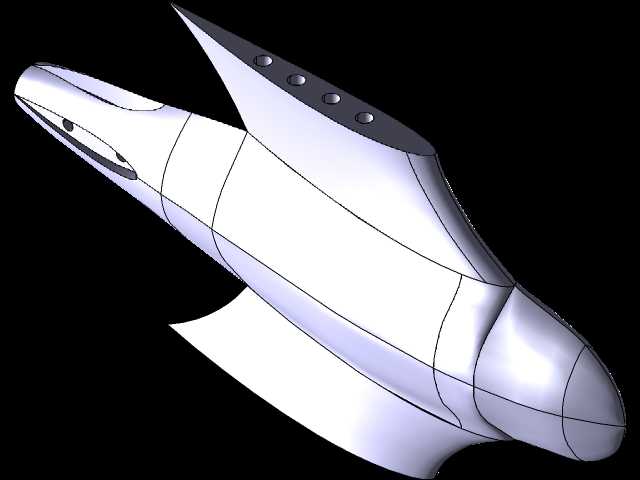

设计过程中首先权衡了巡航效率与隐身需求的平衡，翼身融合段从机头位置平滑过渡到翼尖，没有明显的机身与机翼分界，既减少了气动干扰阻力，也消除了常规机身与机翼交接处的直角反射腔。整机展弦比设置在中等区间，兼顾亚音速巡航的升阻比与低空突防时的机动响应能力，翼尖做了向上弯扭的小翼设计，能削弱翼尖涡流诱导阻力，同时避免翼尖直角结构形成强雷达反射源。动力舱段埋设在机身中部翼身融合区域，进气道采用背负式S弯设计，完全遮挡发动机压气机叶片这个强反射源，尾喷口也做了扁平化修型，与后机身翼面平滑融合，同时能引入外涵道冷空气与高温排气混合，降低红外信号特征。

从安装边界来看，整机所有外露任务设备都采用共形安装设计，光电侦察窗口设置在机腹下方，采用带频率选择性的透波罩与机身表面齐平，不会破坏整体气动连续性也不会额外增加雷达反射面积；机载导航、通信天线全部埋设在机翼前缘的透波蒙皮内部，没有传统刀状天线的外露结构。起落架采用前三点式收放结构，舱门边缘做了锯齿化处理，收起后与机身表面完全齐平，舱门缝隙也做了导电密封设计，避免缝隙形成的雷达波绕射。整机内部设备布局沿机身中轴线对称分布，重心设计在平均气动弦长30%左右的位置，兼顾纵向静稳定性与操纵响应效率，所有操纵面都沿翼身后缘布置，通过多组分裂式阻力板实现航向与俯仰控制，替代传统垂尾的航向稳定功能，同时减少操纵面偏转带来的信号暴露风险。

在结构设计层面，主承力结构采用碳纤维复合材料一体成型工艺，翼梁沿翼展方向连续铺设，减少拼接结构带来的结构增重与应力集中点，蒙皮表面铺覆吸波涂层，涂层厚度根据不同部位的雷达入射角度做了梯度优化，在控制整机重量的前提下实现全向宽频隐身效果。机载航电设备采用模块化安装设计，不同任务载荷可通过机身中部的标准化设备舱快速更换，地勤人员无需拆解主结构即可完成设备调试与更换，适配前线机场的快速保障需求。
