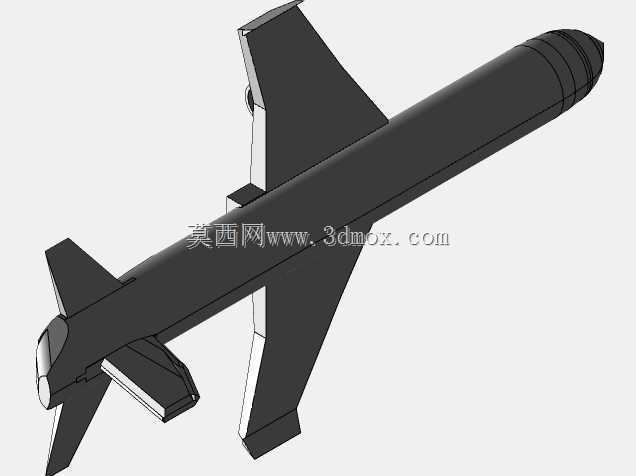

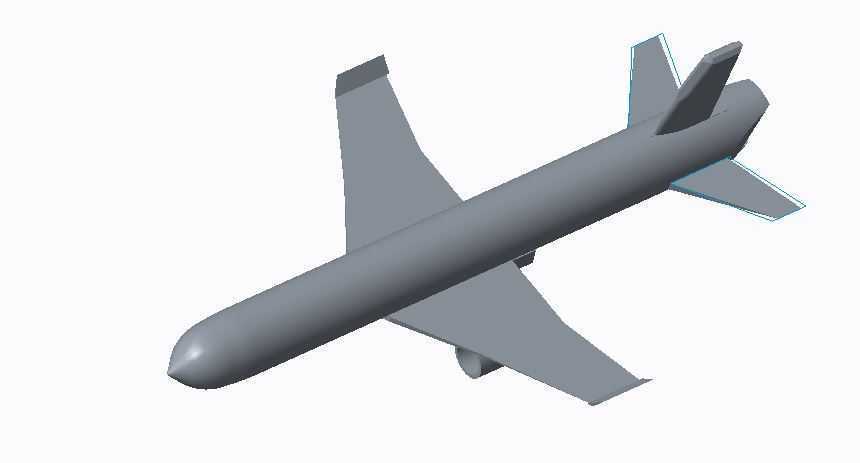

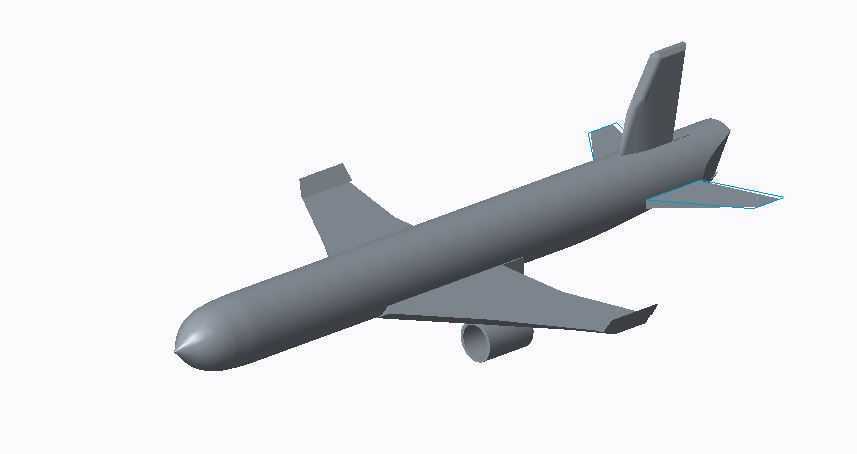

适用于CFD气动分析的简化飞机外形建模

在航空工程的前期研发与气动性能验证环节，这类简化的飞机外形建模是流场仿真工作的核心基础载体，区别于全细节的生产级装配模型，该建模刻意剔除了机身表面的铆钉、蒙皮接缝、机载设备凸起等对宏观流场影响极小的细碎特征，既能够保证仿真计算时网格划分的效率，也能避免局部微小特征引发的网格畸变，减少计算过程中的非必要收敛问题。从实际应用场景来看，这类模型可直接导入流体仿真模块，完成亚音速飞行状态下的机身绕流特性分析、机翼升阻比测算、尾翼涡流影响范围评估等工作，也可作为航空相关专业教学环节的演示载体，帮助学习者理解飞行器外形与气动参数之间的对应关系。设计思路上，建模优先保证了机身旋成体的母线顺滑度，机头部分采用符合低阻特性的锥弧过渡线型，没有出现曲率突变的折角，避免仿真过程中出现局部假涡流；机翼与尾翼的翼型采用了经典的低速对称翼型截面，安装角与上反角均参考常规通用飞机的布局参数设置，机翼与机身的衔接位置做了连续的曲面过渡，没有生硬的直角拼接，能够准确还原翼身组合体的干扰流场特性。从安装边界与尺寸适配角度，该模型为单实体简化结构，没有拆分独立的活动舵面，整体外形的长细比控制在常规亚音速飞机的合理区间，机翼展长与机身长度的比例符合通用航空飞行器的常规布局范围，在仿真前处理环节，可根据实际计算需求对机身头部、机翼前缘、尾迹区等流场梯度较大的位置单独进行网格加密，无需额外处理模型的几何干涉问题。模型的尾翼采用常规平尾加垂尾的布局形式，平尾与垂尾的相对位置能够保证仿真时准确还原舵面的操纵力矩特性，机身尾部做了平缓的收缩处理，避免尾部截面突变引发的气流分离计算偏差，整体外形的几何连续性满足G2连续要求，能够适配绝大多数流体仿真软件的几何导入标准，无需进行额外的几何修复工作即可直接开展网格划分与计算设置。
