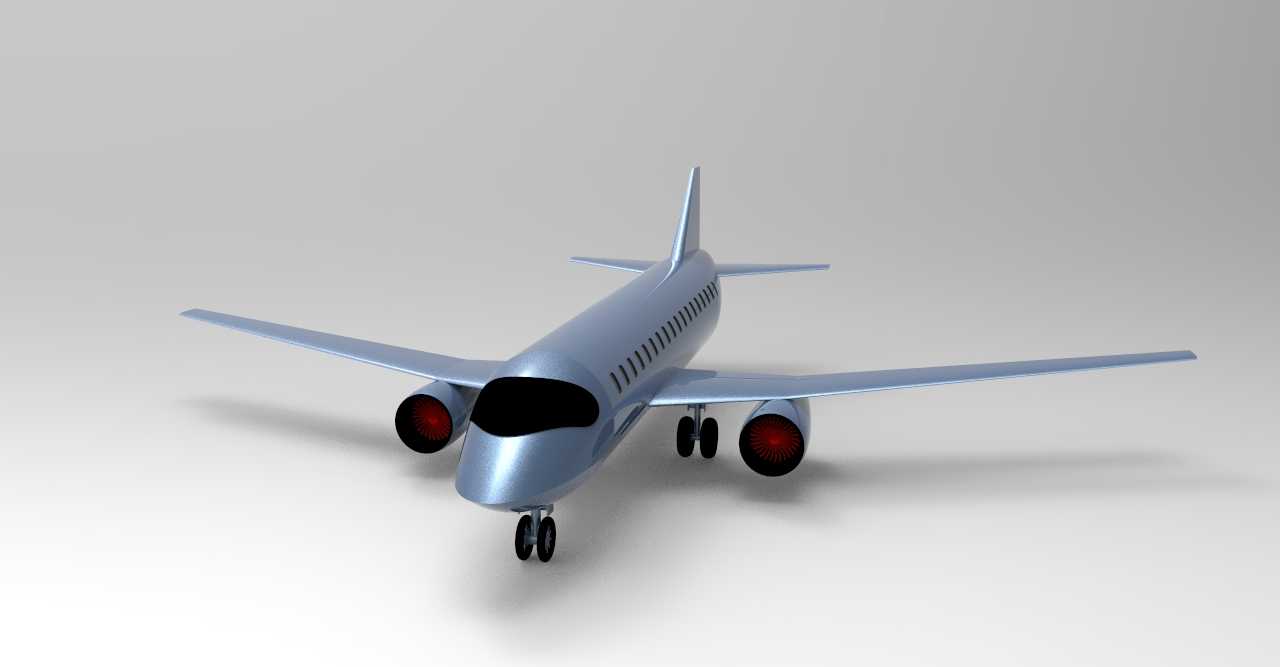

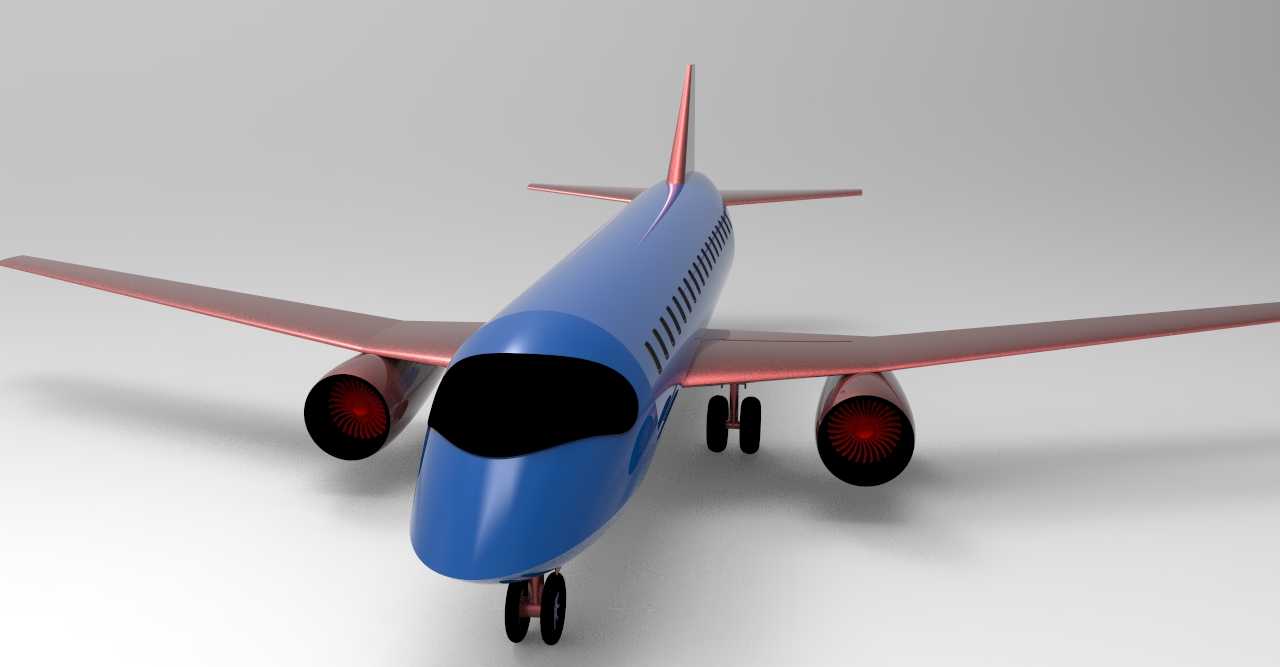

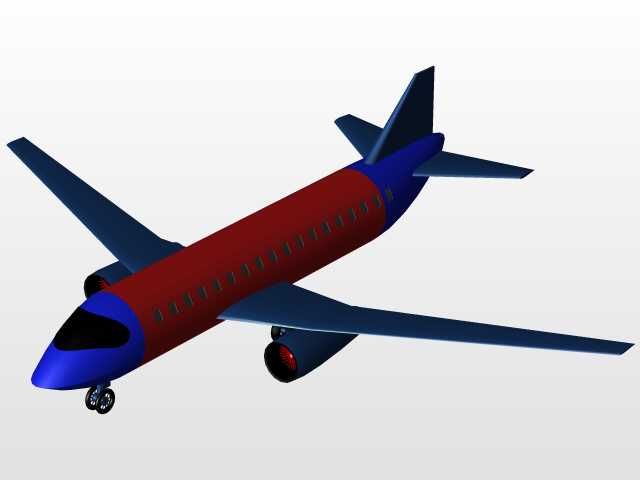

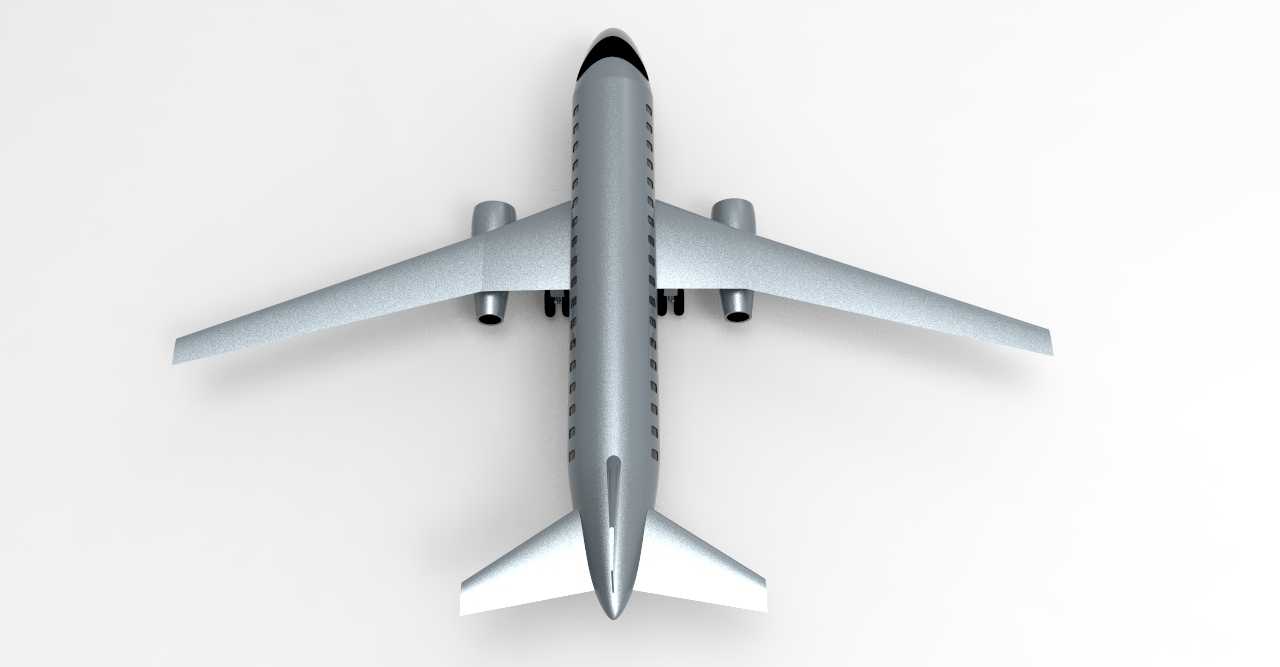

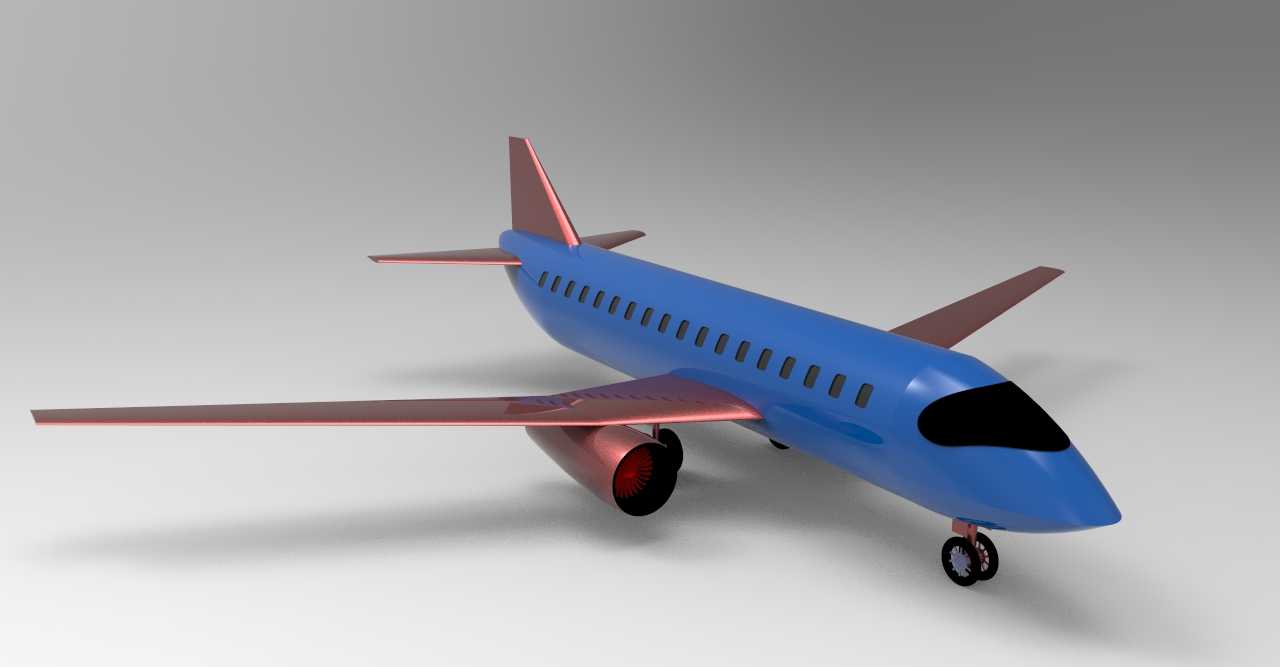

民用喷气式客机简化结构三维数模

该数模还原了窄体民用喷气式客机的核心结构布局，可用于航空科普教学、结构原理演示、初期方案选型参考等场景，也能作为影视动画、虚拟仿真场景中的航空载具素材使用。从实际用途来看，这类简化结构模型不需要覆盖适航认证级的细节精度，重点呈现整机的气动外形轮廓、核心部件的相对位置关系，能帮助入门从业者快速理解民用客机的整体架构逻辑。

设计过程中优先保证了整机气动外形的比例协调，机身采用旋成体基础曲面做分段过渡，机头部位的风挡曲面做了连续曲率处理，避免出现曲面褶皱影响视觉仿真效果；机翼采用下单翼布局，翼根与机身的衔接处做了融合过渡，还原真实客机的翼身整流设计逻辑，两侧机翼下方预留了发动机吊舱的安装接口，吊舱与机翼的连接挂架结构做了简化呈现，既保留结构辨识度又不会增加不必要的建模复杂度。

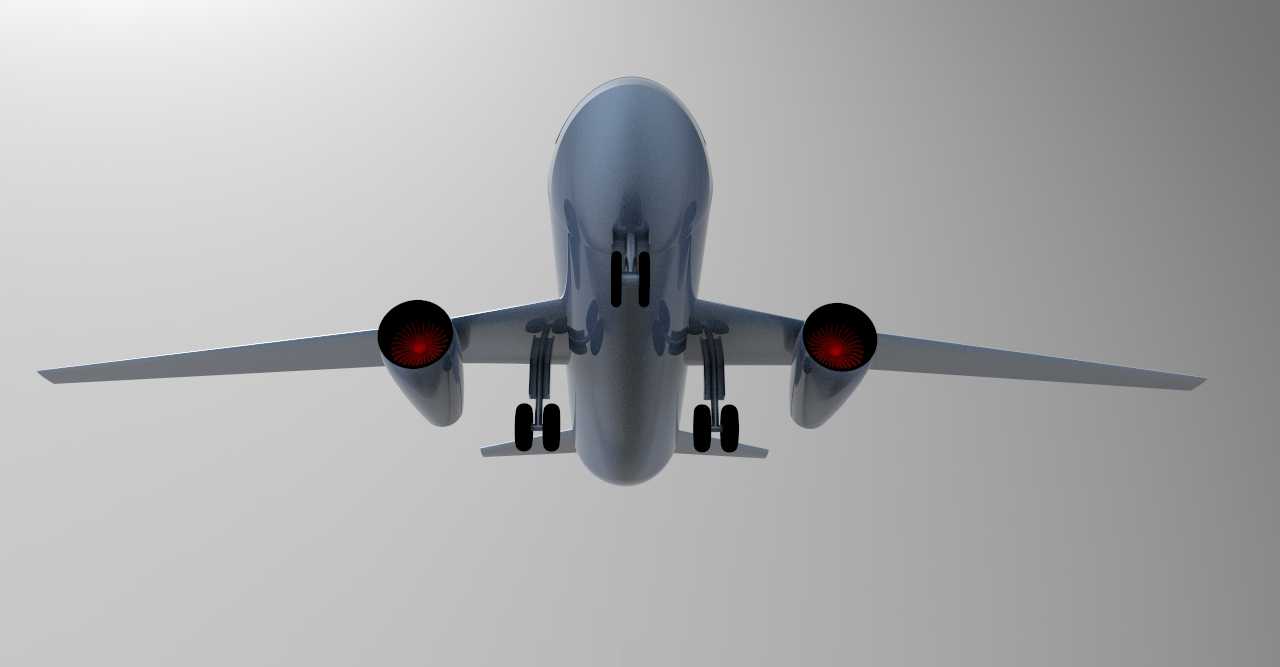

起落架部分按照前三点式布局做了结构还原，前起落架为双轮结构，布置在机头下方的承力框对应位置，主起落架为四轮小车式结构，布置在机翼根部下方的机身承力区域，所有起落架的收放转动边界都做了运动限位预留，能够支持简单的收放动作仿真，不会出现结构干涉问题。尾翼部分包含垂直尾翼与水平尾翼，垂尾后缘预留了方向舵的转动分区，平尾后缘预留了升降舵的转动分区，可支持基础的飞行动作姿态模拟。

安装边界方面，整机数模的坐标系原点设置在机头最前端的水平基准点，机身纵向轴线与X轴重合，展向与Y轴重合，竖向与Z轴重合，方便使用者直接导入各类仿真场景做坐标对齐；机身长度、翼展、机高的比例严格参照真实窄体客机的1:1比例设置，机翼后掠角、发动机安装角、尾翼安装角都做了参数化约束，后续如果需要调整机型参数，可直接修改对应参数完成外形迭代，不需要重新搭建基础曲面。机身侧面的舷窗采用阵列特征排布，舷窗间距、客舱门位置都参照真实机型的布局做了对应设置，能够满足常规展示场景的细节需求，不需要额外补充基础结构特征。
