入门练习用简易翼型结构设计方案

这套翼型结构的设计初衷，是面向刚接触三维曲面建模的结构设计从业者，提供一套从二维草图到三维实体生成的完整练习载体，帮助新手理解流线型构件的尺寸约束逻辑与曲面过渡处理思路。从实际应用场景来看，这类基础翼型结构是小型低速飞行器、航空教学演示模型、风洞教学试验件的核心构成部分，也可作为小型无人机翼面结构的简化参考原型，帮助设计人员快速掌握翼面的气动外形约束逻辑。

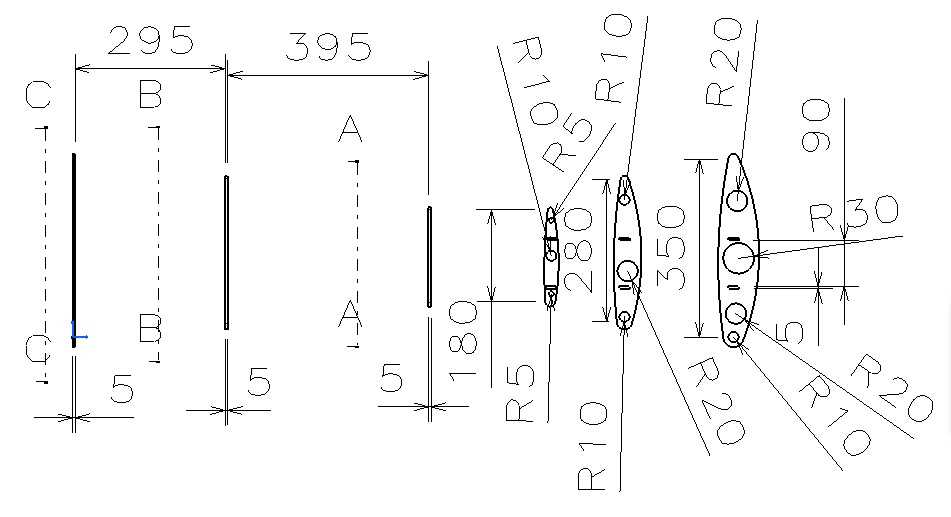

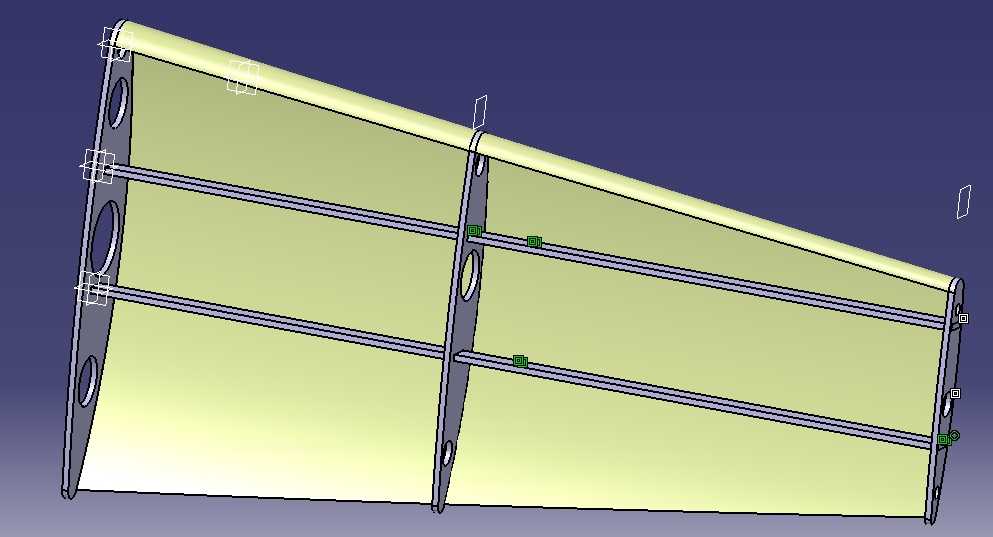

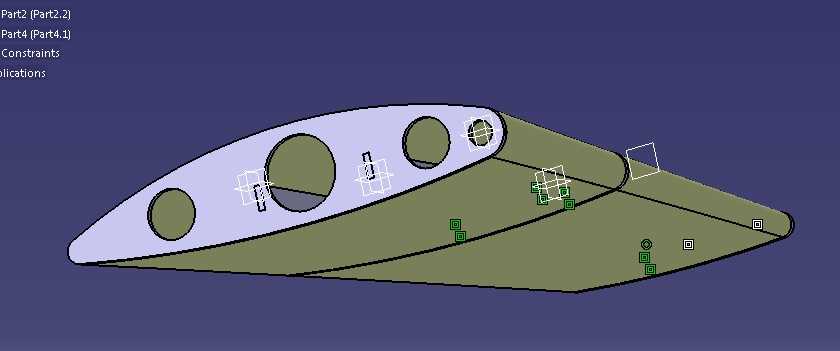

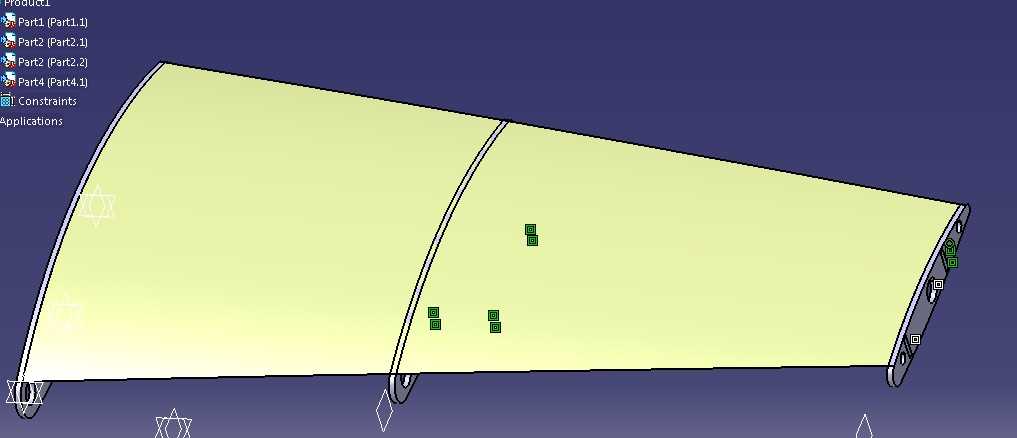

从外形尺寸与安装边界来看，该翼型沿弦向分为三段不同厚度的翼段，最外侧C段翼面弦长295mm，翼面厚度5mm，中段B段与外侧段衔接位置同样保持5mm的厚度边界，内侧A段弦长395mm，厚度同样为5mm，三段翼面沿展向依次排布，整体展向总长度可通过三段尺寸累加得到明确的安装边界约束。翼面的翼型剖面采用多段圆弧相切的方式构建，从翼根到翼梢的不同剖面分别采用R5、R10、R20、R30等不同半径的圆弧进行顺滑过渡，翼型最大厚度位置的剖面高度从翼梢的180mm逐步过渡到翼根的350mm，不同剖面之间的曲面过渡严格遵循相切约束，避免出现曲面褶皱或曲率突变的问题，保证翼面的流线型完整性。

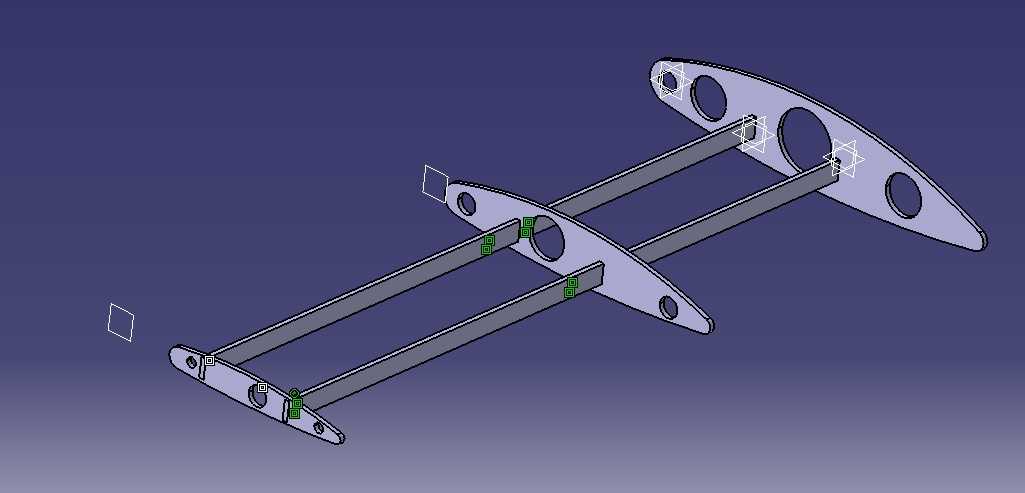

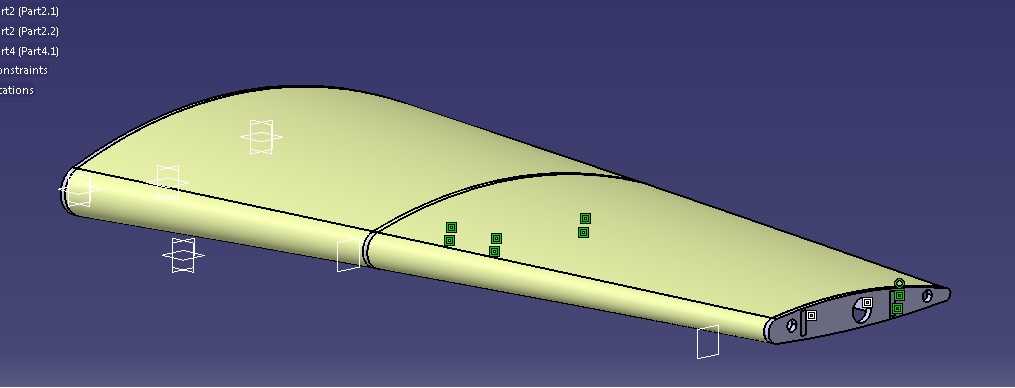

在设计思路上，这套结构没有采用复杂的航空翼型数据库参数，而是用最基础的圆弧、直线约束完成整个翼型的二维草图绘制，新手在练习过程中，可以先从单个翼型剖面的尺寸约束入手，掌握不同半径圆弧的相切标注方法，再通过多剖面放样的方式生成三维翼面实体，过程中可以清晰理解草图约束、几何定位、曲面生成的完整逻辑，不需要掌握复杂的航空专业知识就能完成整套建模流程。从功能特性来看，该翼型结构保留了低速翼面的基本气动外形特征，前缘圆润、后缘尖锐的剖面形态符合低速飞行的气流流动要求，三段式的翼面分段也方便后续练习者添加翼肋、蒙皮、连接接头等内部结构，拓展建模练习的深度。在实际建模过程中，需要重点注意不同剖面的定位基准对齐，所有翼型剖面的弦线要保持在同一基准平面上，避免放样后出现翼面扭曲的问题，同时各段圆弧的相切约束要完全定义，防止草图出现过定义或欠定义的情况，保证后续生成的三维实体能够直接用于简单的气动演示或者3D打印验证。对于刚接触机械曲面建模的人员来说，这套结构的练习能够帮助快速建立从二维尺寸到三维实体的映射思维，理解流线型构件的尺寸标注逻辑，为后续更复杂的航空构件、曲面壳体类零件的设计打下基础。
