方形法兰安装多芯航空电连接器结构

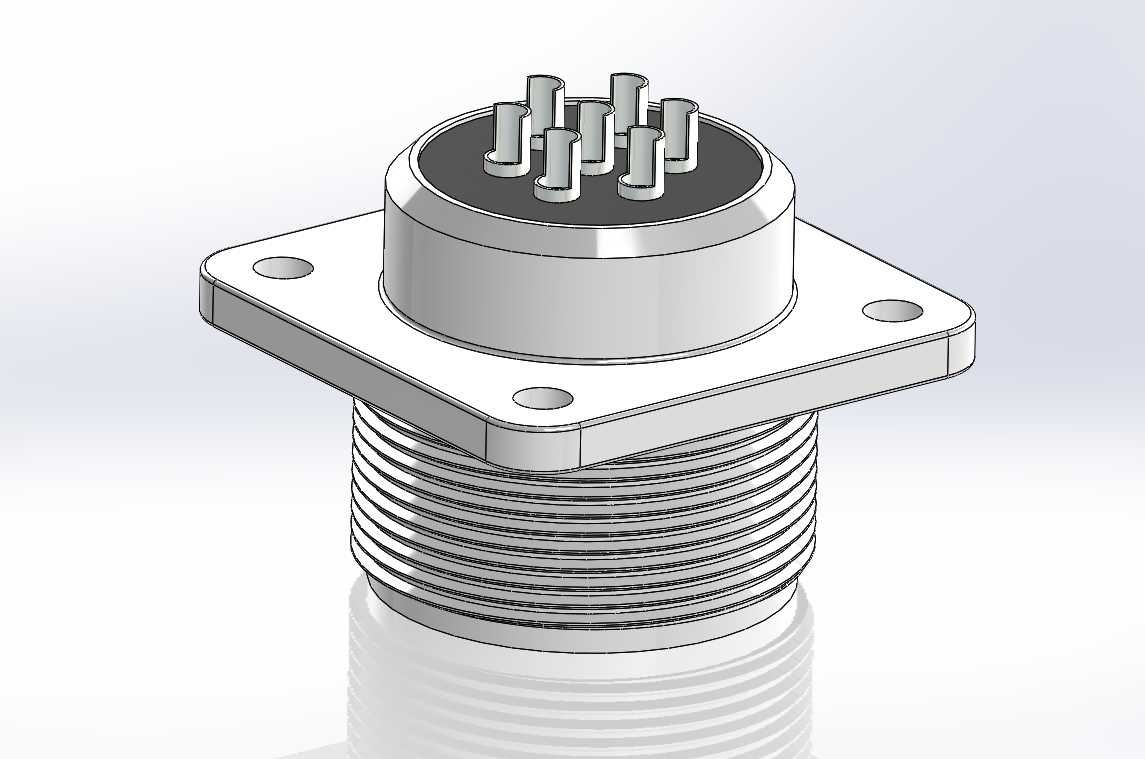

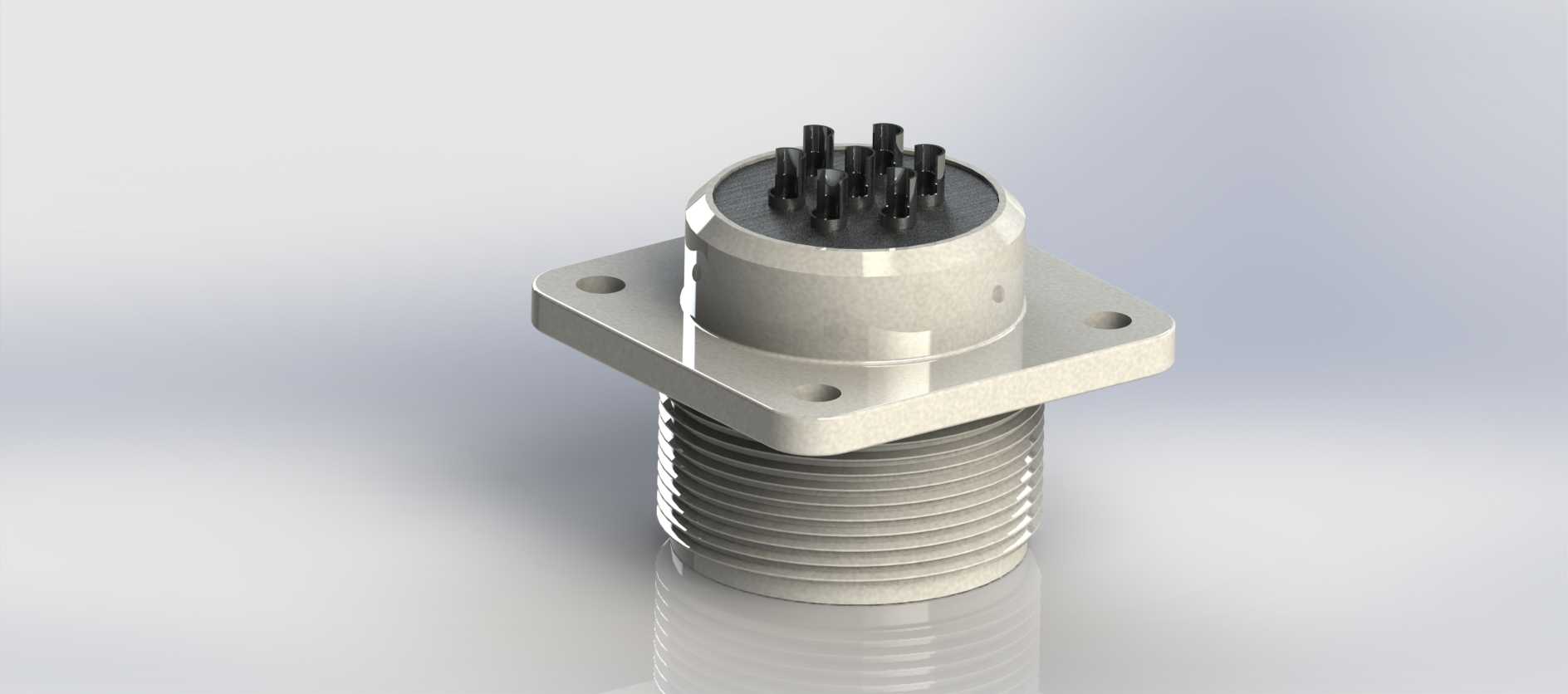

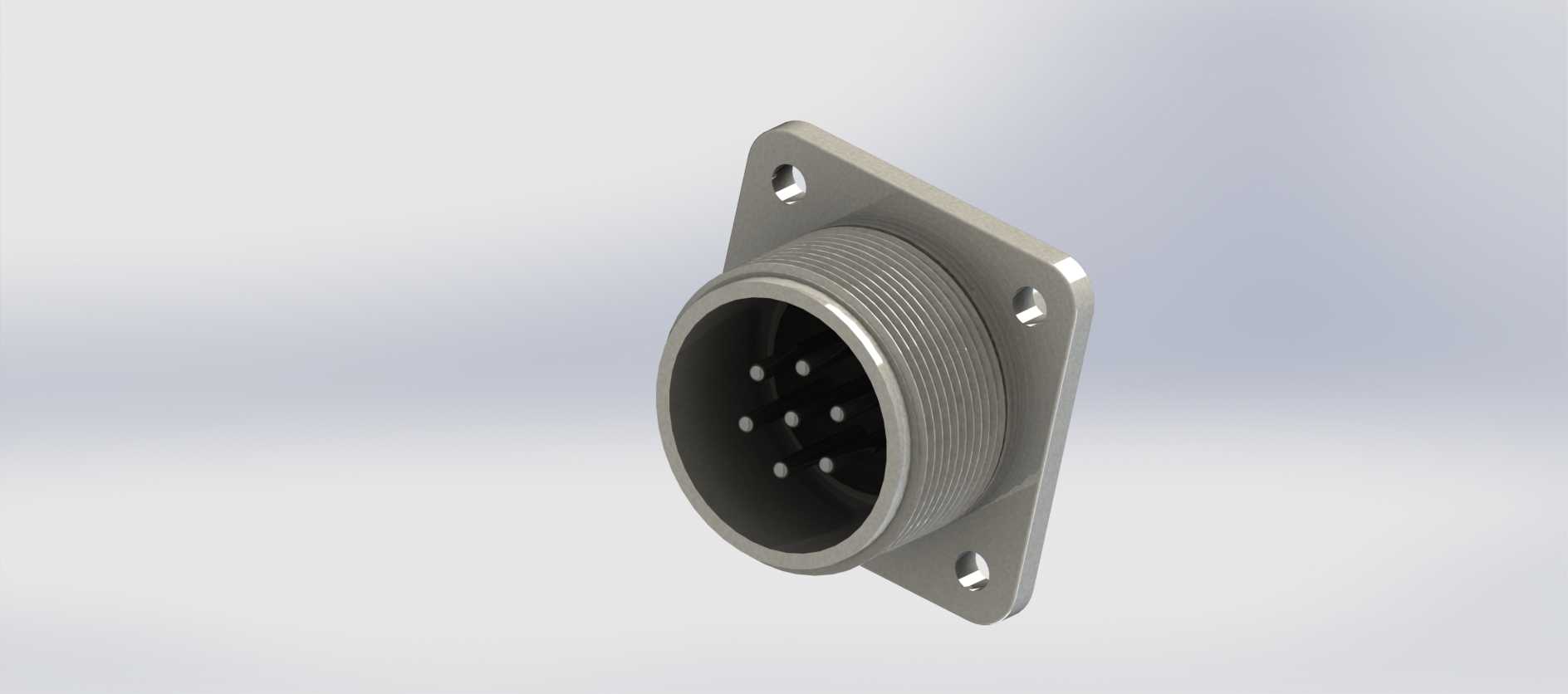

这款多芯电连接器采用方形法兰配合外螺纹的安装结构，主要用于各类工业控制柜、机电设备的穿墙式线缆对接场景，在设备壳体上完成固定后，可实现设备内外侧多回路电信号的稳定连通，避免线缆直接拉扯导致的接点松脱问题。从结构设计来看，法兰盘上开设四个对称分布的安装通孔，可通过螺栓直接固定在设备面板的对应安装位上，法兰下方的外螺纹段可配合锁紧螺母，适配不同厚度的设备面板安装需求，安装时可根据面板厚度调整螺母锁紧位置，保证连接器与面板贴合紧密，不会出现晃动偏移。连接器上部的插芯端设置多根独立插针，插针按照固定间距环形排布，每根插针之间设置绝缘隔层，避免相邻插针之间出现信号串扰或短路问题，插针根部做了圆角过渡处理，对接时可引导插头顺利滑入对位，减少插针弯折的风险。插芯外围的金属壳体做了加厚处理，可承受对接时的轴向冲击力，日常使用中也能抵御外部磕碰对内部插针的损伤，壳体表面做了哑光防锈处理，在潮湿、多粉尘的工业车间环境下也能长期使用，不会轻易出现锈蚀卡滞的问题。在安装边界上，方形法兰的对角尺寸适配常规工业面板的开孔间距，外螺纹段的公称直径匹配行业通用的面板开孔尺寸，安装时无需额外扩孔或定制面板，可直接替换同规格的老旧连接器，降低设备维护的改造成本。连接器整体的轴向长度经过优化，安装后设备内侧的螺纹段不会占用过多柜内空间，外侧的插芯端预留足够的插头对接空间，即使在布线密集的柜体内也能顺利完成插头插拔操作。这类连接器常应用在机床控制回路、自动化设备信号传输、户外机电设备的线缆对接场景中，相比直插式无固定结构的接插件，法兰螺纹双固定的结构抗振动性能更强，设备运行产生的持续振动不会导致连接器松脱移位，可长期保持信号传输的稳定性。建模过程中对插针的排布公差、法兰安装孔的位置度、螺纹段的配合公差都做了参数化设置，可根据实际使用需求调整插针数量、法兰尺寸、螺纹规格，快速衍生出不同芯数、不同安装尺寸的同系列连接器模型，适配不同设备的设计选型需求。
