汽车传动用六速变速机构结构设计

　　在商用车与乘用车辆的动力传动链路里，变速机构是衔接动力输出端与行走执行端的核心部件，这套六速变速结构的设计，核心围绕多工况下的动力匹配需求展开，覆盖低速重载爬坡、中速匀速巡航、高速低耗行驶等全场景的动力输出适配。从实际装车应用的场景来看，这类六速结构既可以适配传统燃油动力的轻型载货车辆，也能经过参数调整后配套小型工业作业设备的动力传输单元，在工业固定设备的动力调速场景中，也可作为独立减速调速模块使用，通过不同档位的齿比搭配，让动力源始终维持在高效运转区间，避免动力冗余浪费或者输出扭矩不足的问题。

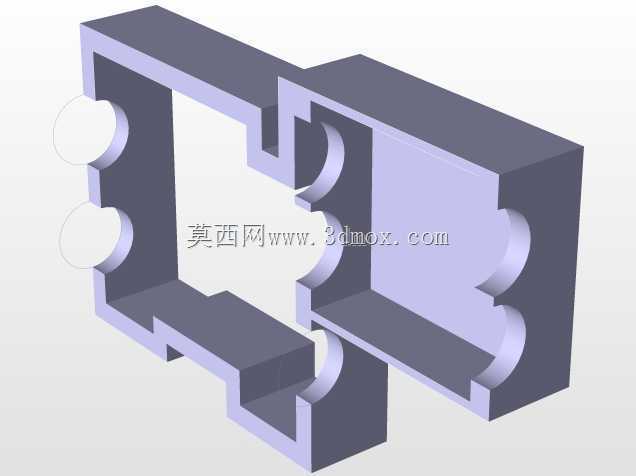

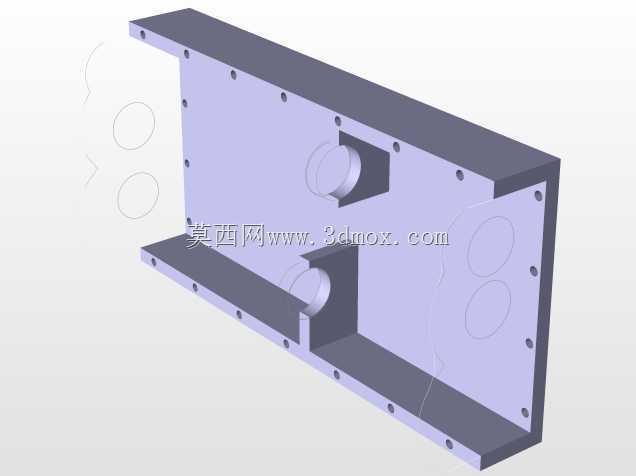

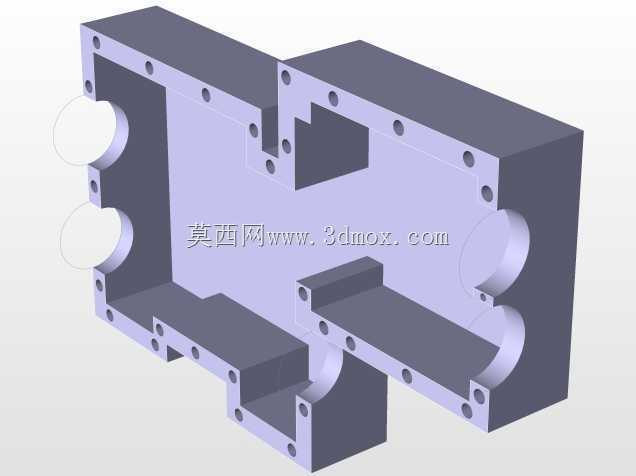

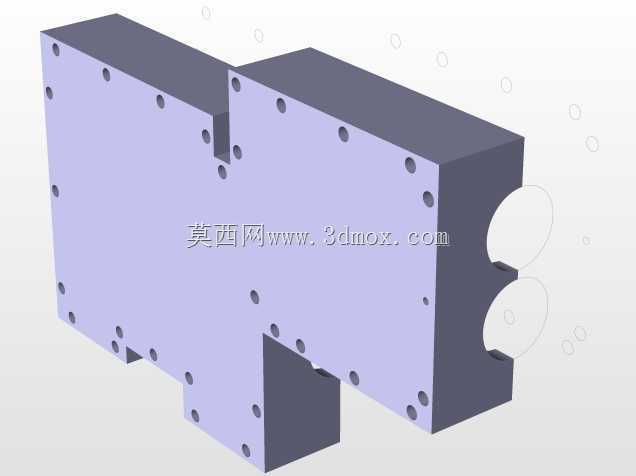

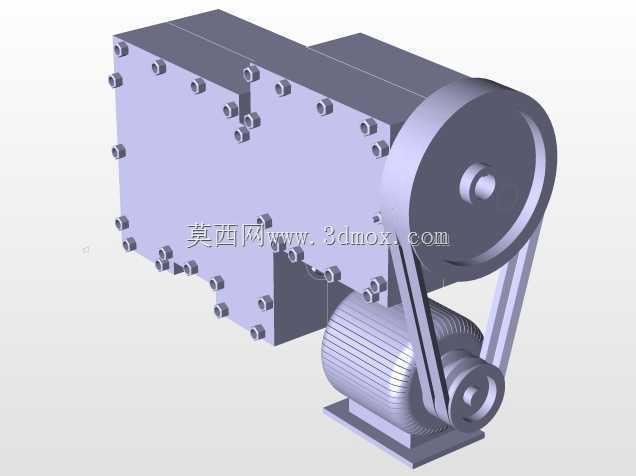

　　从功能特性层面来说，这套结构通过六组不同传动比的齿轮副搭配，实现六个前进档位的速比切换，相邻档位之间的速比阶差经过平顺性调校，换挡过程中动力衔接的顿挫感被控制在合理区间，不会出现速比跳变过大导致的传动冲击。箱体采用剖分式结构设计，既满足内部齿轮、轴系、轴承的装配工艺要求，也给后期的部件检修、齿面磨损检测预留了操作空间，箱体的外壳做了加强筋布局，在不额外增加整体壁厚的前提下，提升了箱体的抗扭刚度，能够承受齿轮啮合过程中产生的径向与轴向载荷，避免箱体变形导致的轴系同轴度偏差，延长轴承与齿轮的使用寿命。

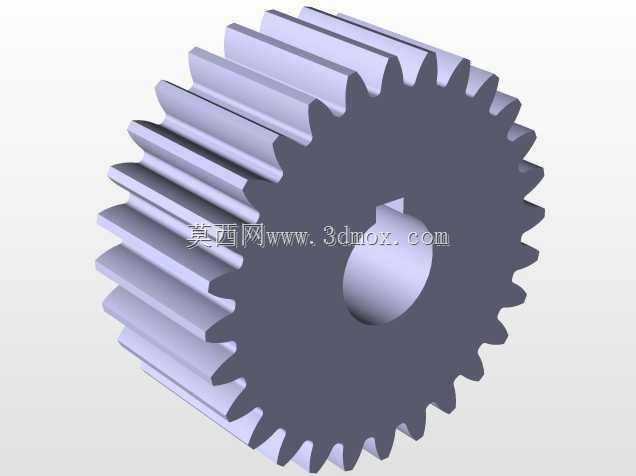

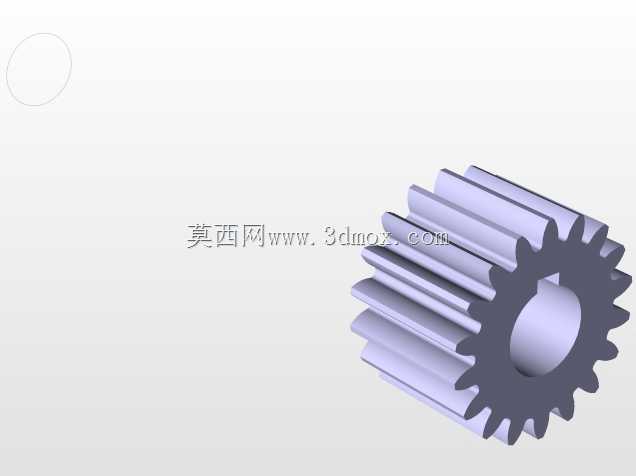

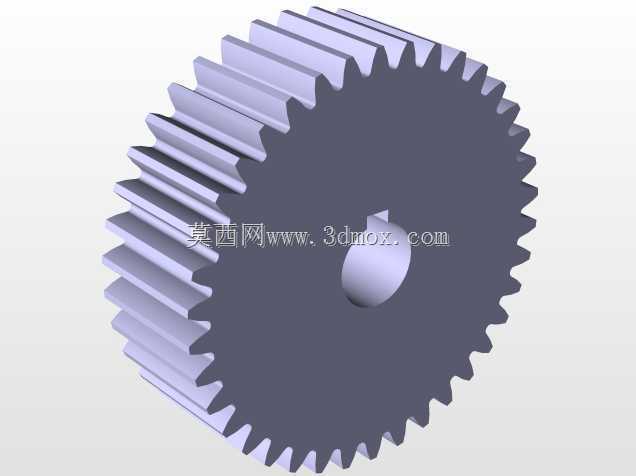

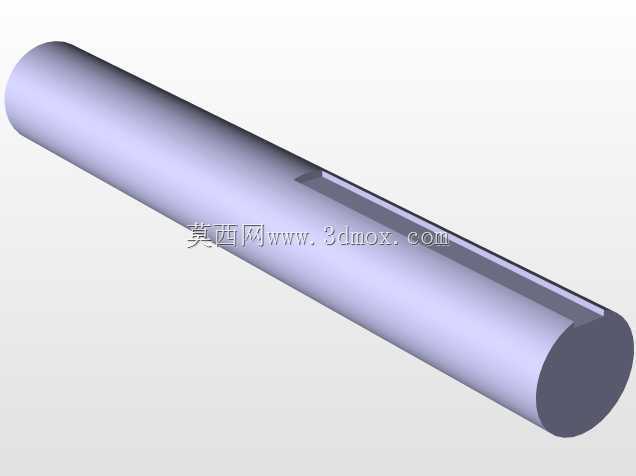

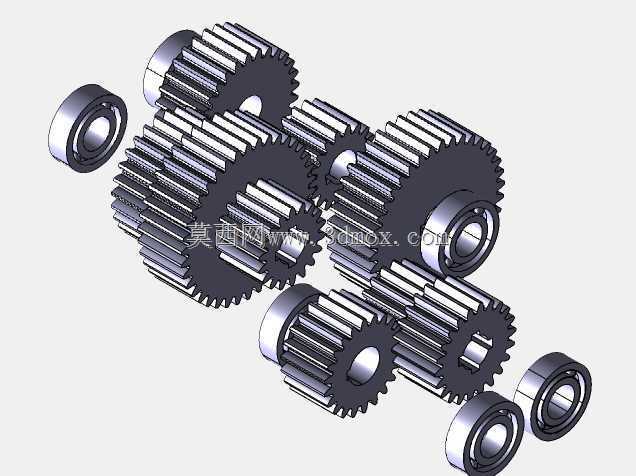

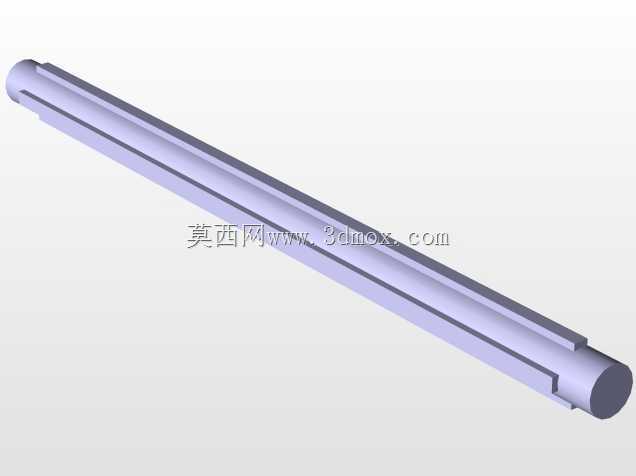

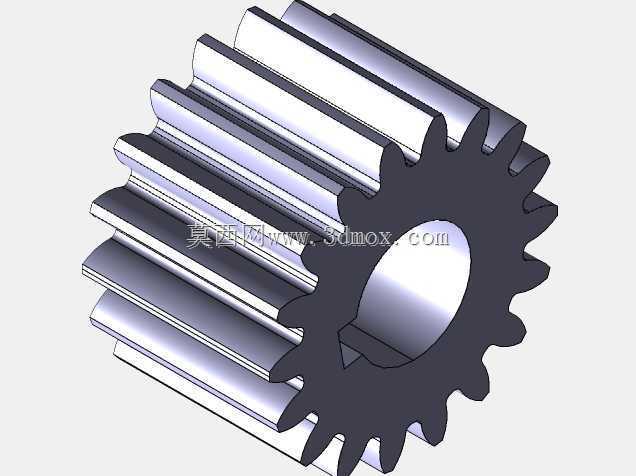

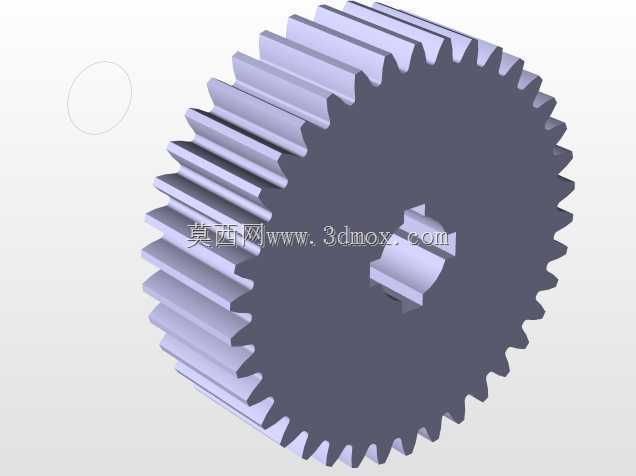

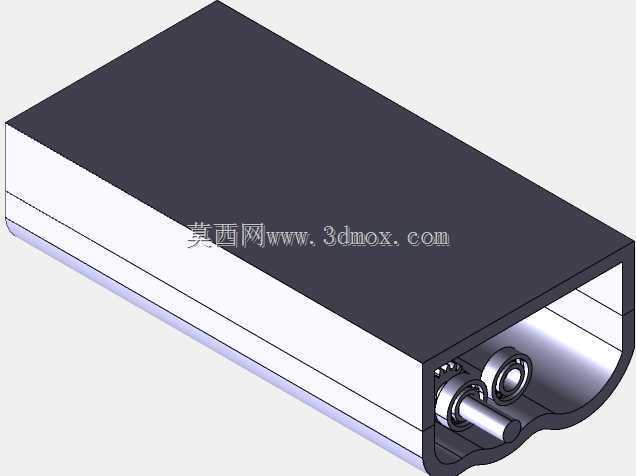

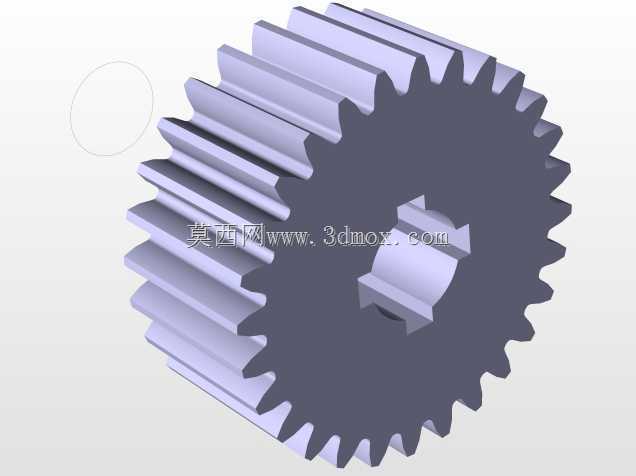

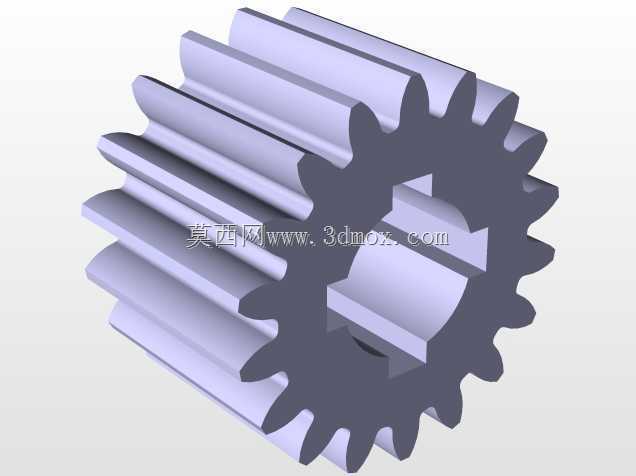

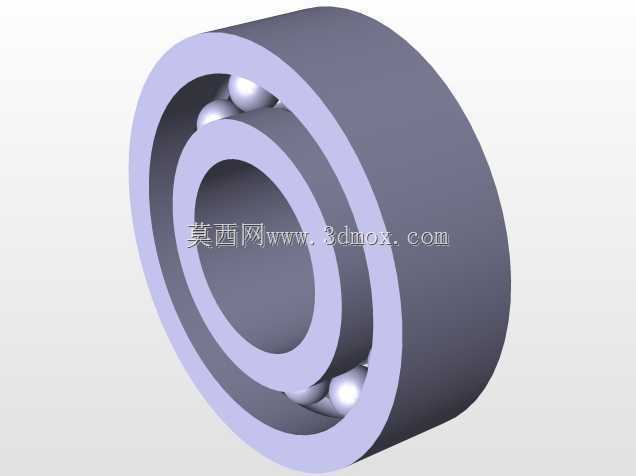

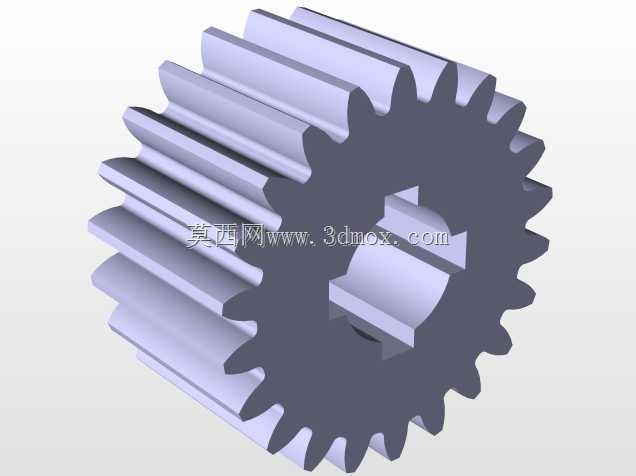

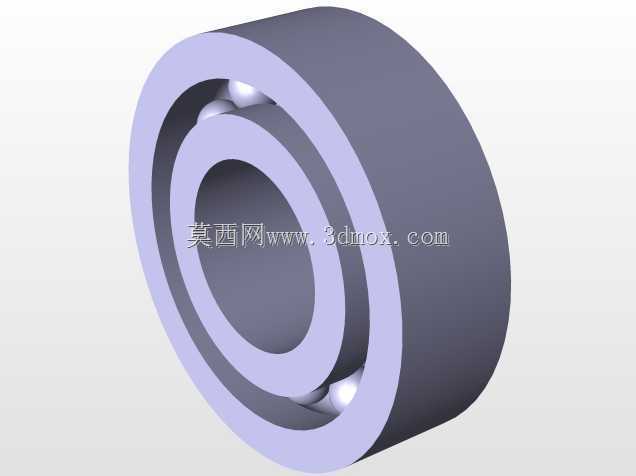

　　设计过程中首先明确了安装边界的约束条件，箱体的整体外形采用近似长方体的封闭结构，输入轴与输出轴采用平行轴布局，轴端的伸出位置预留了标准轴承的安装位，轴承选用深沟球轴承搭配止推结构，能够同时承受径向载荷与换挡过程中产生的轴向冲击力。轴系的定位采用轴肩与端盖配合的方式，保证齿轮啮合的齿宽对齐度，避免偏载导致的齿面局部磨损加剧。齿轮参数的选择上，低速档采用大传动比的直齿圆柱齿轮搭配，保证低速状态下的扭矩输出能力，高速档采用小传动比的齿轮副，降低高速运转下的齿轮线速度，减少运转噪音与啮合损耗。同步器结构的安装位置预留了足够的装配空间，能够适配锁环式同步器的安装需求，保证换挡过程中齿轮转速的快速同步，降低打齿风险。

　　从安装适配的角度来说，箱体的连接法兰面做了平面度公差要求，能够直接与发动机飞轮壳、后续传动单元的连接面对接，不需要额外增加过渡转接件，箱体底部预留了润滑油的放油口位置，上部预留了注油与透气口，保证齿轮啮合过程中的润滑需求，避免箱体内温度升高导致的压力异常。内部的润滑油道做了简化设计，依靠齿轮运转的飞溅润滑即可满足所有啮合齿面、轴承滚动体的润滑需求，不需要额外配置强制润滑系统，降低了整体结构的复杂度与后期维护成本。换挡拨叉的安装位置布置在箱体的侧腔位置，拨叉轴的导向孔与箱体一体加工，保证换挡动作的直线度，避免拨叉卡滞导致的换挡不畅问题。

　　在结构强度校核层面，所有齿轮的齿根弯曲强度、齿面接触强度都按照额定输入扭矩的1.5倍过载系数做了验算，轴的挠度变形量控制在允许范围内，保证高速运转下不会出现轴系挠曲导致的齿轮啮合错位。箱体的密封结构采用端面密封加密封圈的组合形式，能够防止润滑油渗漏，同时阻挡外部的粉尘、水汽进入箱体内部，避免润滑油污染导致的部件磨损加剧。整体结构的零部件通用化程度较高，大部分轴承、紧固件都采用标准件，降低了备件的采购与存储成本，适合批量配套装车或者工业设备配套使用。
