手持便携家用吹风机外壳结构设计方案

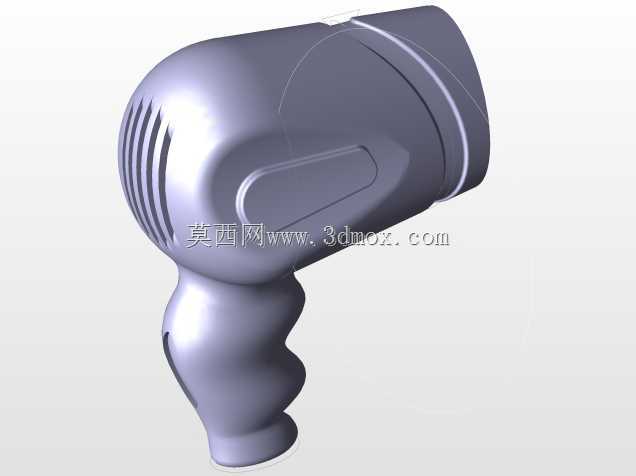

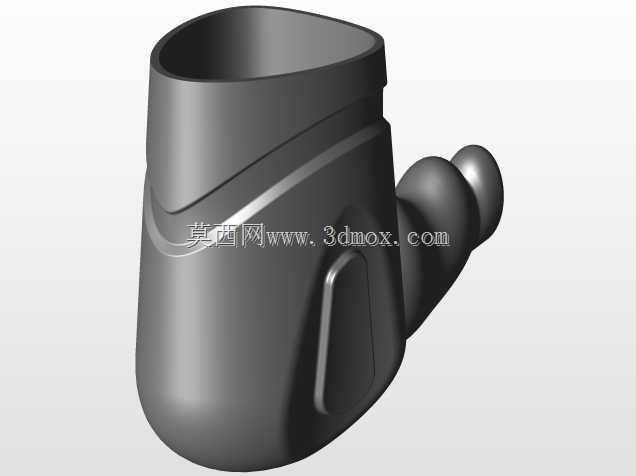

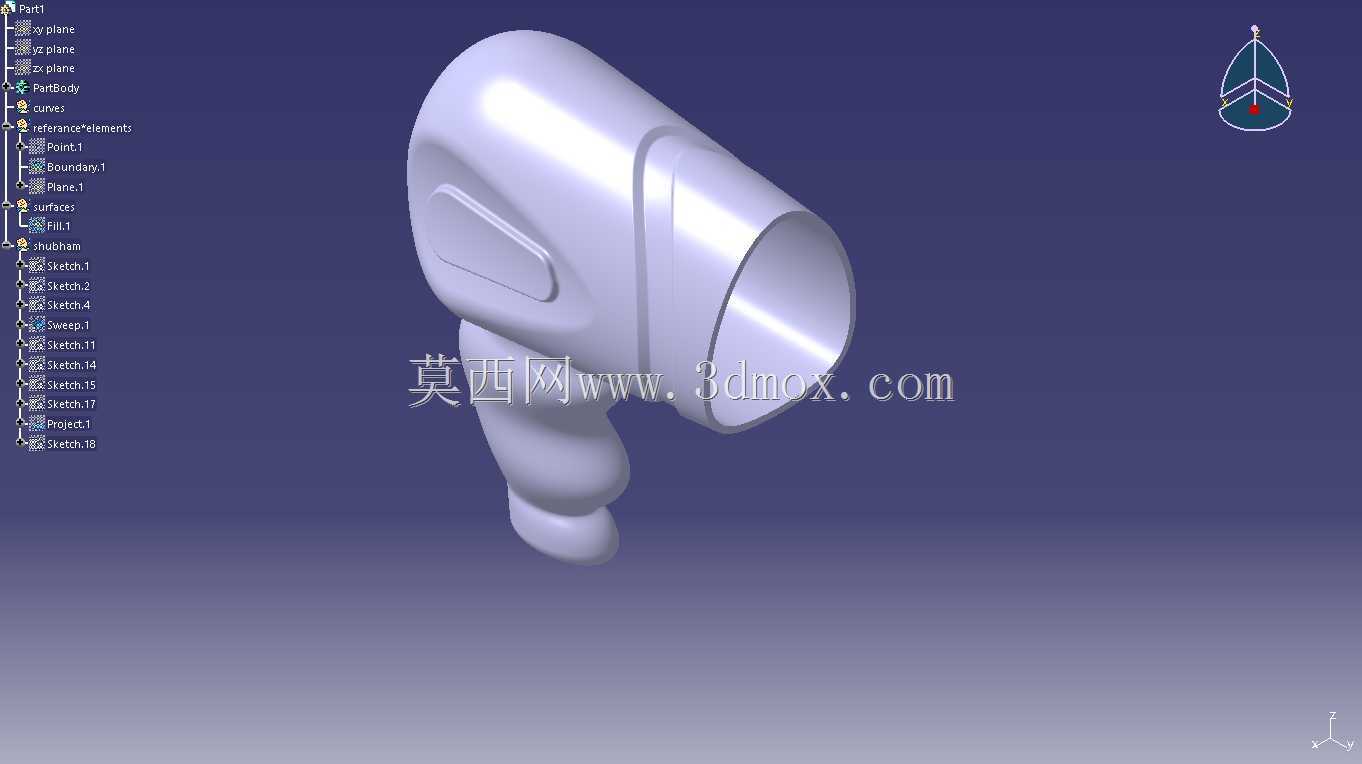

　　日常美发场景中，手持吹风机是个人护理、美发门店都高频使用的小型电器，这套壳体结构的设计，首先要匹配内部风鼓、加热模组、电控按键的安装空间，同时兼顾手持操作的舒适度与长期使用的结构强度。从结构布局来看，风筒段采用等径圆筒衔接渐扩出风端的造型，内壁预留了加热丝支架的卡位槽、电机固定的筋位，筒壁厚度均匀控制在2.2mm，既保证注塑成型时不会出现缩痕，也能在高温出风工况下维持结构刚度，不会因为长期受热出现形变翘曲。手柄部分采用符合人体抓握的曲面造型，指位处做了内凹的弧度处理，握持时手掌受力均匀，长时间举持操作也不会产生明显的酸胀感，手柄与风筒的衔接位置做了圆弧过渡，既避免应力集中导致的摔落开裂，也能让内部走线顺畅通过，不会出现线材被壳体棱边磨损的隐患。

　　在安装边界的考量上，风筒的进风端预留了防护网的卡扣位，安装后防护网与风筒端面齐平，不会出现凸起刮蹭的问题，出风端的内径尺寸匹配常规集风嘴、散风嘴的通用接口规格，用户可根据美发需求更换不同风嘴，不需要额外适配转接结构。手柄底部预留了电源线的出线孔与防弯折护套的安装位，护套卡入壳体后能承受多次弯折拉扯，避免电源线根部断裂的常见故障。壳体表面的按键位做了下沉式设计，按键安装后与壳体表面的高度差控制在0.3mm，既保证按压的清晰反馈，也不会因为按键凸起容易被误触。

　　从实际使用的工况出发，这套壳体选用耐温ABS材质注塑成型，表面做哑光磨砂处理，握持时不易打滑，也不容易残留指纹与划痕。风筒内壁靠近加热模组的区域额外加了三条轴向加强筋，既可以引导内部气流走向，减少风阻产生的噪音，也能提升筒壁的结构强度，即使不小心从桌面高度跌落，也不会出现筒壁开裂的问题。手柄内部预留了开关档位按键、冷热风切换按键的安装柱位，柱位高度统一，装配时按键板可以直接通过螺丝固定在柱位上，不需要额外增加定位工装，能有效提升产线装配的效率。

　　结构设计过程中，所有的转角位置都做了R1以上的圆角处理，一方面是避免注塑时出现应力集中导致的成型缺陷，另一方面也能消除壳体表面的锐边，用户使用时不会被划伤。上下壳体的合模线设置在握持时手掌不会直接接触的侧面位置，合模面做了错位止口设计，装配后上下壳的贴合缝隙控制在0.1mm以内，既不会出现明显的合模痕迹影响外观，也能避免使用过程中壳体出现松动异响。进风端的格栅间隙控制在5mm以内，既能保证进风流量满足风机的风量需求，也能防止头发被卷入风机内部，提升使用的安全性。
