军用武装攻击直升机外观结构三维数模

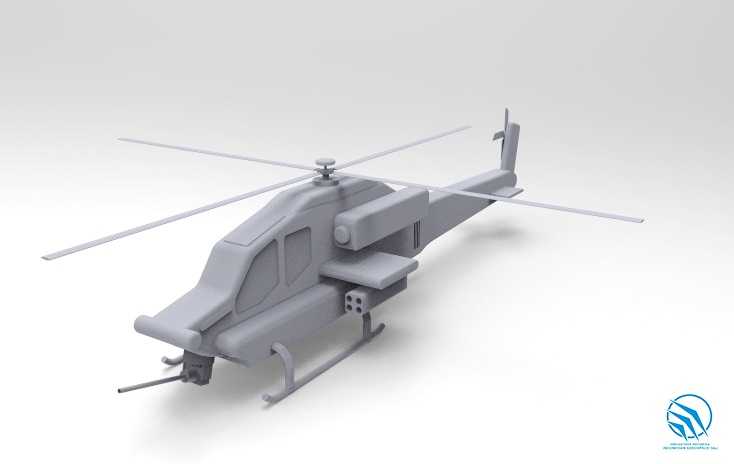

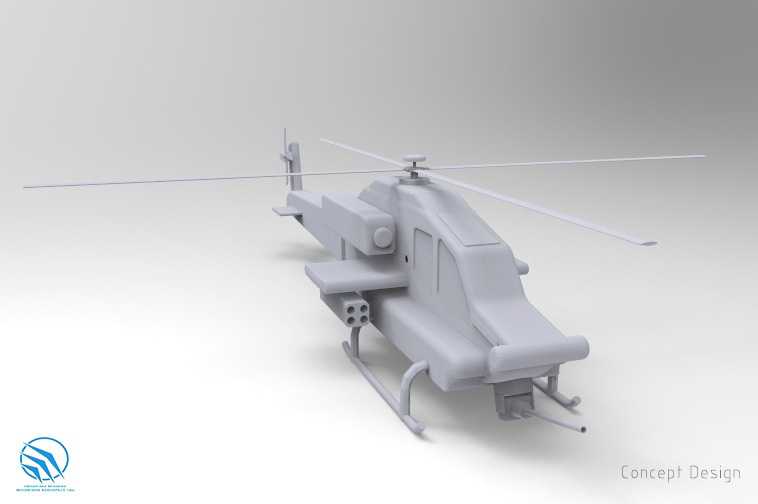

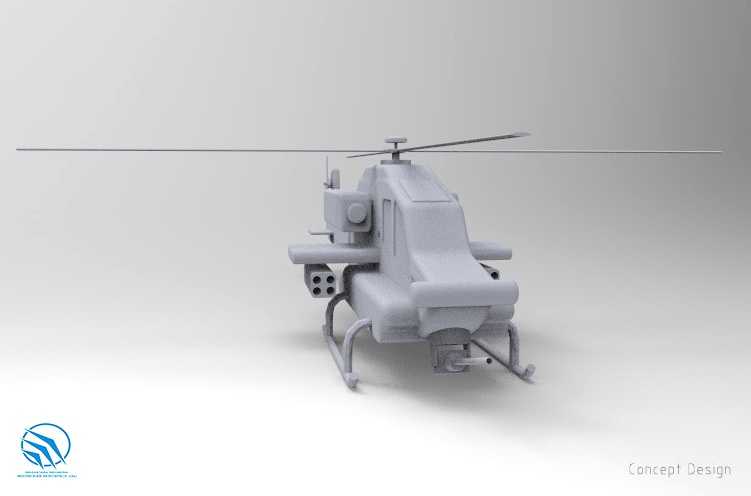

这款攻击直升机的三维结构设计，首先围绕低空近距火力支援的核心作战场景展开，在建模阶段优先梳理了武装直升机在对地突击、护航警戒、反坦克作战等典型任务下的结构约束。从整体布局来看，模型采用常规单旋翼带尾桨的成熟构型，机身主体采用窄截面流线型设计，既可以降低前飞过程中的气动阻力，也能减少正面受弹面积，适配低空突防的实际使用需求。起落架部分选用滑橇式结构，没有复杂的收放作动机构，既降低了结构重量，也能在野外无铺装场地起降时适应复杂地形，减少起降阶段的故障概率，这一设计也匹配轻型武装直升机的前线部署要求。

在武器挂载的结构设计上，模型在机身两侧设置了短翼挂点，短翼下方预留了武器接口的安装边界，可适配火箭弹发射巢、反坦克导弹发射架等不同任务载荷，机头下方设置了航炮安装基座，预留了射界调整的转动空间，保证火力覆盖范围满足近距对地打击的需求。建模过程中对旋翼系统的结构边界做了精准还原，主旋翼采用四叶桨设计，桨叶的翼型做了简化的气动外形处理，既保证外观还原度，也预留了后续做旋翼动力学仿真的接口空间，尾桨设置在尾梁末端右侧，配合垂尾的结构设计，平衡旋翼转动带来的反扭矩，保证飞行姿态的可控性。

座舱部分采用串列双座布局，前后座舱的高度差做了合理设置，保证前座武器操作员、后座飞行员都有足够的下视视野，适配低空作战时的观察需求，座舱盖的外形做了曲面顺滑处理，减少气动干扰。机身侧面预留了发动机舱、散热口的结构位置，尾梁部分的长细比经过合理匹配，保证整机重心落在旋翼轴的合理范围内，避免飞行过程中出现配平困难的问题。在细节结构上，模型还原了机身表面的检修口盖、天线安装座等细节，机身下部的武器挂架与机身主体的连接结构做了加强特征的还原，保证结构强度的视觉表达符合工程实际，尾翼部分的水平安定面、垂直安定面的角度与尺寸都参考实际武装直升机的布局做了匹配，保证飞行过程中的航向与纵向稳定性。整个建模过程中，所有部件的安装边界都做了干涉检查，确保各活动部件比如旋翼、尾桨、航炮转动基座在运动过程中不会与周边结构发生碰撞，各部件的分模面、连接位置都符合实际航空装备的装配逻辑，既可以作为航空装备科普展示的载体，也能作为武装直升机概念设计阶段的外观方案验证基础，为后续的结构细化、气动仿真提供初始的数模参考。
