1.3米激光切割加工无人机机翼结构

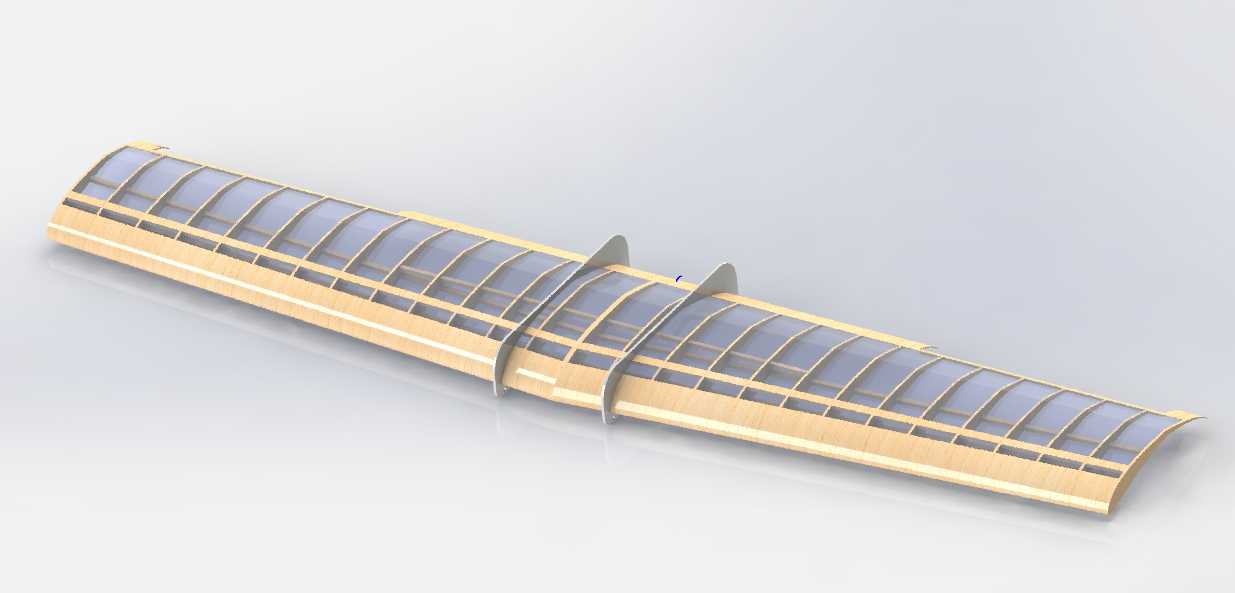

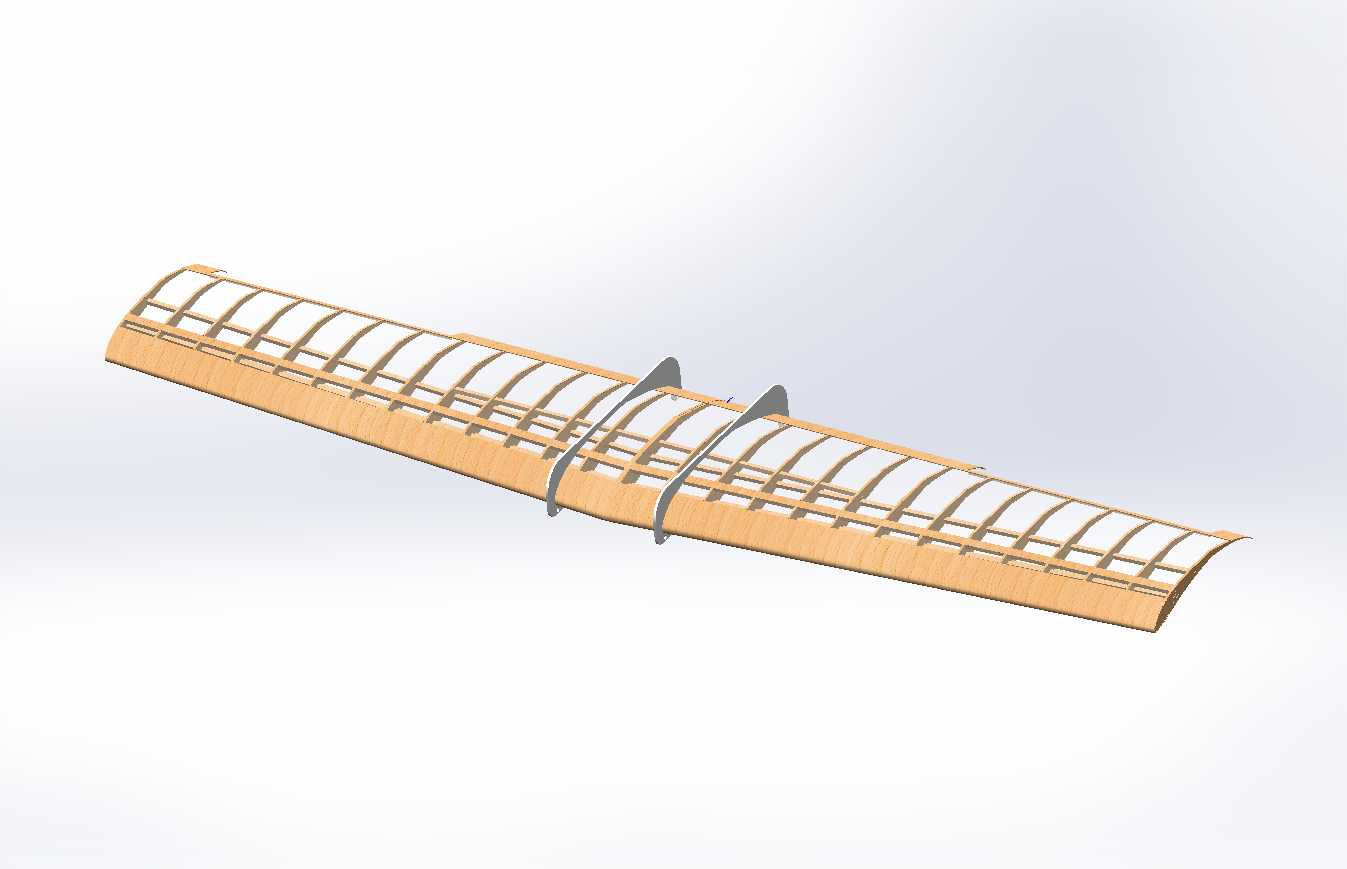

这款翼展1.3米的机翼结构，面向小型固定翼无人机、遥控航模的加工制造场景设计，适配激光切割加工工艺，可直接用于轻木、层板类航模材料的裁切生产，无需额外做工艺补正。从实际使用场景来看，这类机翼主要适配低空低速飞行的微型飞行器，兼顾休闲航模飞行、小型航拍作业平台的升力需求，翼型选用低速高升力构型，在低雷诺数飞行状态下能保持稳定的气流附着，减少失速风险，适合新手操控的遥控机型使用。设计过程中优先考虑了加工便利性，所有骨架零件均为平面裁切件，无需复杂的三维曲面加工，翼肋按照翼型坐标点位排布，间距匹配蒙皮支撑需求，既保证机翼整体的结构刚度，又尽可能降低结构重量，翼梁采用通长布置的层板结构，承担飞行过程中的弯曲载荷，前后缘做了倒角处理，方便蒙皮粘贴贴合，避免蒙皮出现褶皱影响气动外形。安装边界上，机翼根部设计有与机身对接的安装定位面，预留了紧固件安装孔位，可直接与对应规格的机身中段对接，无需额外制作转接件，翼尖做了切角处理，减少翼尖涡流带来的诱导阻力，同时降低地面搬运、起降过程中翼尖磕碰损坏的概率。结构设计上摒弃了复杂的注塑、复材成型工艺，全部零件可通过普通激光切割机完成加工，加工完成后按照翼肋定位槽依次卡入翼梁，即可完成骨架拼接，拼接公差控制在0.2mm以内，保证组装后翼型的准确度，不会出现翼面凹凸不平的问题。蒙皮铺设区域预留了均匀的支撑点，无论是使用热缩蒙皮还是轻木片蒙皮，都能获得平整的翼面，保证飞行过程中的气动效率。这类机翼结构也可作为微型飞行器的验证平台，在调整翼载荷、更改襟副翼尺寸时，只需调整对应翼肋的裁切参数，无需重新设计整体骨架结构，能大幅缩短原型机的迭代周期，对于航模爱好者、小型无人机研发团队来说，可直接基于该结构做适配调整，减少前期结构设计的工作量。实际飞行测试维度来看，该结构的机翼在3-5级风的环境下能保持稳定的飞行姿态，结构强度可完成常规的机动动作，不会出现翼面颤振的问题，重量控制在同尺寸机翼的较低水平，能有效提升飞行器的续航时间。
