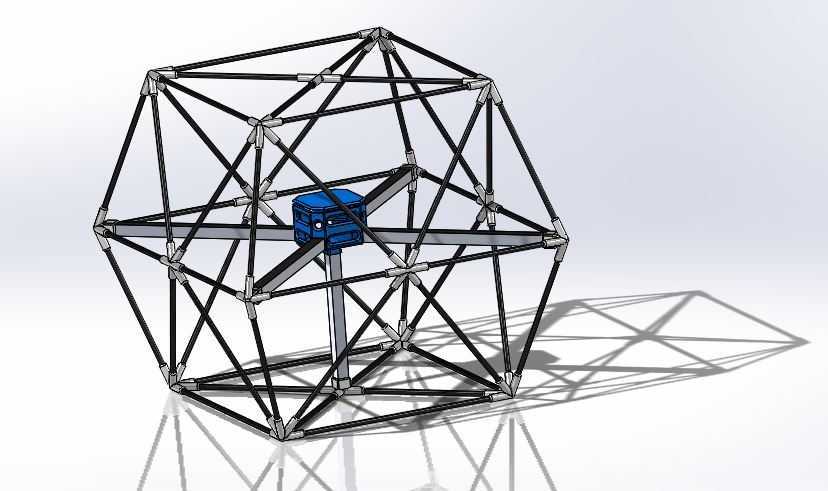

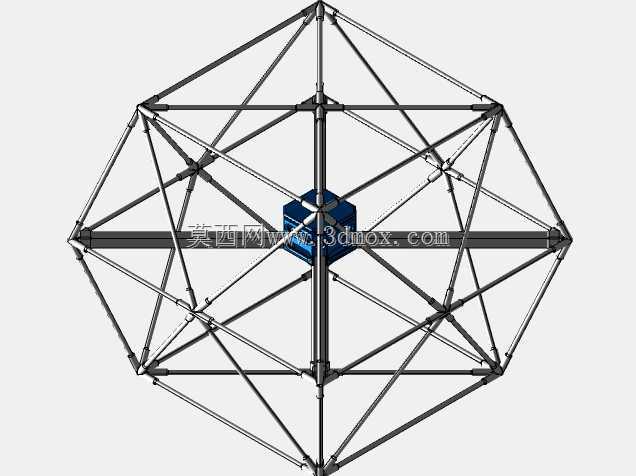

适配3D打印的四旋翼无人机防护护盾

这款防护护盾的设计初衷，是解决小型四旋翼无人机在日常携带、转场运输过程中的磕碰损伤问题——不少飞手都遇到过机臂碳杆被挤压变形、桨叶被尖锐物划裂、云台镜头被背包内其他物件刮花的情况，尤其是在户外作业场景下，没有专门的防护结构，无人机从背包取放的过程中很容易出现不必要的损耗。设计时优先考虑了3D打印的工艺适配性，整体壳体采用等壁厚结构，壁厚控制在1.8mm，既保证打印过程中不会出现翘边、填充不足的问题，也能在重量和结构强度之间找到平衡，打印完成后无需额外做支撑拆除的后处理，边角位置全部做了R2以上的圆角过渡，避免打印过程中出现应力集中导致的层间开裂。护盾的内部型腔完全匹配对应机型的外轮廓，机臂位置预留了1.2mm的间隙，刚好可以容纳包裹了泡棉胶带的机臂，不会出现装机后晃动的情况，镜头位置做了下沉式的避让空腔，深度比镜头突出高度多3mm，即使正面受到挤压，外力也会先作用在护盾壳体上，不会直接传导到镜头组件。壳体的开合位置采用了嵌入式的卡扣结构，没有额外加装金属合页或者锁扣，全部结构一体打印成型，卡扣的配合量控制在0.3mm，多次开合也不会出现松脱或者断裂的问题，侧面预留了防滑的纹理凹槽，戴着手套也能顺利打开护盾。从安装边界来看，这款护盾的整体外轮廓比无人机自身的最大对角线尺寸大12mm，不会额外增加太多携带体积，可以直接放进常规的无人机背包隔层里，不需要额外定制背包。护盾的顶部预留了两个直径4mm的穿线孔，既可以在需要的时候加装挂绳，也能在长时间存放时保证内部空气流通，避免密闭空间里积潮损坏电路元件。针对户外作业的特殊需求，护盾的边角位置做了加厚的防撞筋，即使从1.2米左右的高度意外跌落，加厚的筋位可以先吸收冲击能量，避免壳体直接开裂，内部的型腔边缘也做了一圈0.8mm高的凸台，当护盾扣合时，凸台会嵌入对应的凹槽里，形成简易的密封结构，日常遇到小雨或者扬尘天气，也能阻挡大部分水汽和灰尘进入护盾内部接触无人机机身。设计过程中反复调整了壳体的曲面弧度，避免出现大角度的悬空结构，不管是使用FDM还是光固化3D打印机都能顺利打印，不需要额外添加支撑结构，减少打印耗材的浪费，也降低后处理的工作量。
