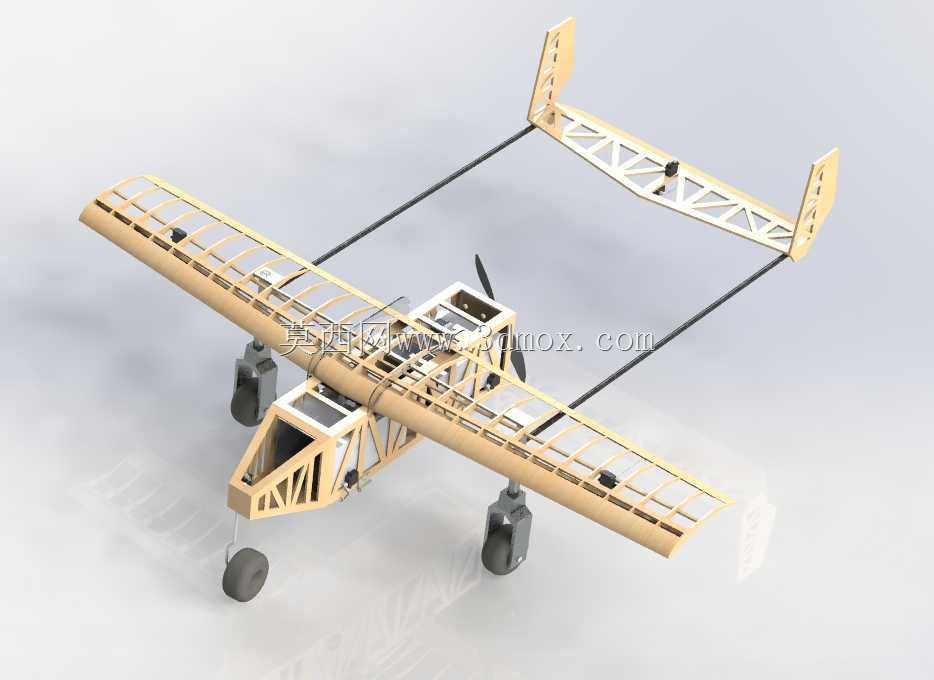

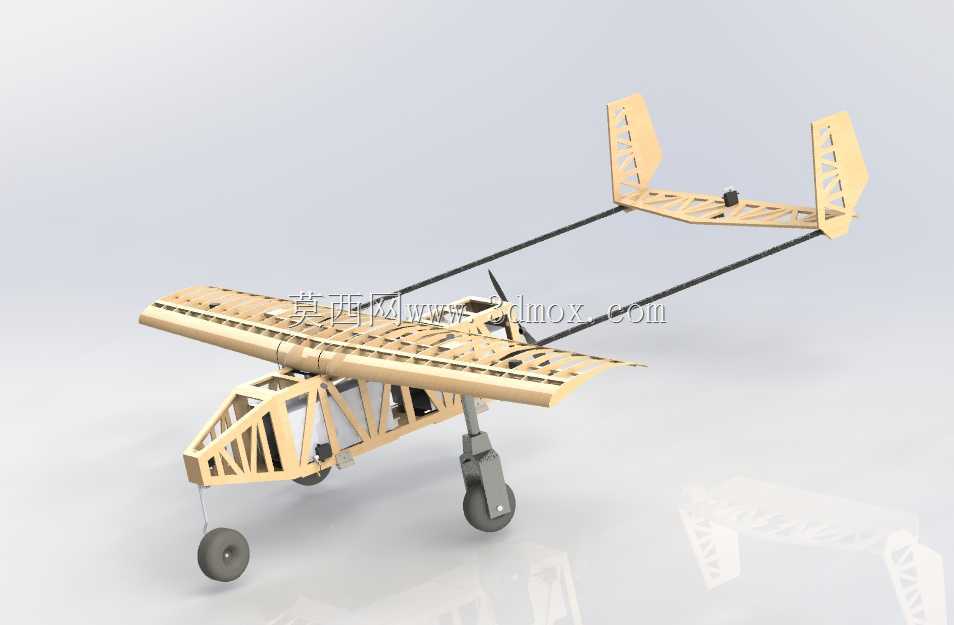

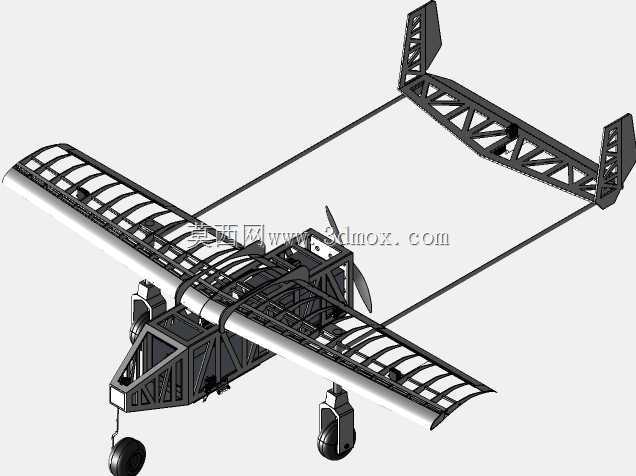

130厘米翼展激光切割木质固定翼无人机

这款固定翼航模采用桁架式木质机架结构，翼展设定为130厘米，所有结构零件均适配激光切割加工工艺，可直接通过切割板材完成零件制备，无需复杂开模工序，大幅降低小批量制作与个人DIY的加工门槛。从实际应用场景来看，这类轻量固定翼平台可搭载轻量化航拍模块、小型环境监测传感器，完成小范围航测、低空环境数据采集、户外航飞训练等任务，相较于多旋翼机型，固定翼布局拥有更长的滞空时间与更快的巡航速度，适合大面积线性区域的作业需求。设计过程中优先考量了零件的加工适配性，所有杆件、翼肋、尾撑结构均采用平面板材切割后拼接的形式，桁架结构在保证机架整体抗弯、抗扭强度的同时，尽可能去除非必要材料，降低整机自重，提升载荷冗余度。机身前段预留了动力系统安装位，可适配小型螺旋桨动力组，起落架采用三点式布局，前起落架与主起落架均预留了安装固定位，可适配不同规格的减震轮组，满足草地、硬化路面等不同场地的起降需求。尾翼采用双尾撑连接结构，通过碳纤维杆件将平尾、垂尾与主机翼后段相连，既保证了尾翼的结构刚度，又避免了单尾撑结构带来的机身尾部重量冗余，重心调整区间更宽泛，方便使用者根据搭载的不同载荷调整配重位置。机翼部分采用常规翼型的翼肋排列结构，每个翼肋的定位孔与主梁安装槽均做了公差适配设计，拼接时可直接卡入主梁完成定位，无需复杂的工装夹具即可完成机翼组装，蒙皮可根据需求覆盖热缩膜或轻质蒙布，进一步降低飞行阻力。整机的安装边界充分考虑了个人组装的操作空间，所有连接节点均设计为外露式，组装时可直接完成螺丝紧固与胶水粘接，无需在封闭结构内进行盲操作，后期维护更换零件时也可快速拆解对应部位，无需破坏整体机架结构。从结构强度校核角度，桁架结构的受力传递路径清晰，飞行过程中的机翼升力通过翼肋传递至主梁，再通过主梁连接点传递至机身框架，尾翼的气动载荷通过尾撑杆直接传递至机翼后段的承力点，避免了机身中段承受额外的弯矩，整体受力分布均匀，在轻量减重的前提下满足常规航飞的结构强度要求。
